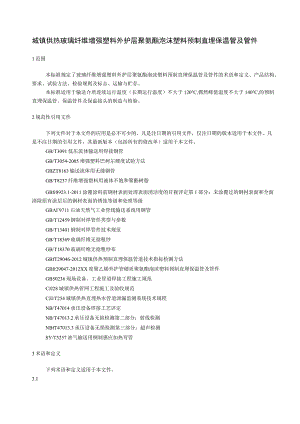

    城镇供热 玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管及管件.docx

    城镇供热玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管及管件1范围本标准规定了玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管及管件的术语和定义、产品结构、要求、试验方法、检验规则及标志、运输与贮存。本标准适用于输送介质连续运行温度(长期运行温度)不大于120,偶然峰值温度不大于140,的预制直埋保温管、保温管件及保温接头的制造与检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T3091低压流体输送用焊接钢管GB/T3054-2005增强塑料巴柯尔硬度试验方法GBZT8163输送流体用无缝钢管GB/T8237纤维增强塑料用液体不饱和聚酯树脂GBfr8923.1-2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB9711石油天然气工业管线输送系统用钢管GB/T12459钢制对焊管件类型与参数GB/T13401钢制对焊管件技术规范GB/T18369玻璃纤维无捻粗纱GB/T18370玻璃纤维无捻粗纱布GBfT29046-2012城镇供热预制直埋保温管道技术指标检测方法GBfr29047-2012XX度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件GB50236现场设备、工业管道焊接工程施工规范CJJ28城镇供热管网工程施工及验收规范CJJ/T254城镇供热直埋热水管道泄漏监测系统技术规程NB/T47014承压设备焊接工艺评定NB/T47013.2承压设备无损检测第二部分:射线检测NBfT47013.3承压设备无损检测第三部分:超声检测SY/T5257油气输送用钢制感应加热弯管3术语和定义下列术语和定义适用于本文件。3.1三位一体式结构bondedinsulationstructure工作钢管(或钢制管件)和玻璃纤维增强塑料外护层(以下简称外护层)通过保温层紧密地粘接在一起,形成的一体式保温管(或保温管件)结构。dmin弯曲部分截面的最小管外径,单位为亳米(mm)。.4弯头与弯管的弯曲半径不应小于1.5倍的公称直径。.5弯头和弯管两端的直管段长度应满足焊接的要求,且不应小于400mm。.6弯头和弯管的弯曲角度偏差应符合表1的规定。弯曲角度示意见图3。表1弯头和弯管的弯曲角度偏差公称直径mm允许偏差/°DN200±2.0>DN200±1.05.2.3 三通三通示意见图3。三通可采用冷拔三通或焊接三通,并应按设计要求进行补强,三通支管与主管的允许角度偏差应为±2.0:b)焊接三通(带补强)图3三通示意图5.2.4 固定节固定节示意见图4。钢裙套与外护层的配合间隙应小于或等于3mm。说明:1工作管;2钢裙套:3固定支座;4防水材料。图4固定节示意5.2.5焊接5.2.5.1焊接工艺应按NB/T47014进行焊接工艺评定后确定。5.2.5.2钢制管件的焊接应采用氨弧焊打底配以CO2气体保护焊或电弧焊盖面。焊缝处的机械性能不应低于工作钢管母材的性能。当管件的壁厚大于或等于5.6mm时,应至少焊两遍。5.2.5.3焊接坡口尺寸及型式应按GB50236的规定执行。5. 2.5.4焊缝质量应符合下列规定:a)外观检查:焊缝的外观质量不应低于GB50236规定的II级质量。b)无损检测:所检焊缝应进行100%射线探伤或超声波探伤。当采用超声波探伤时,还应采用射线探伤进行复验,复验比例不应小于焊缝全长的20%;c)射线探伤应按NB/T47013.2的规定执行,超声波探伤应按NBZT47013.3的规定执行,射线探伤不应低于11级质量,超声波探伤不应低于I级质量;d)对于公称壁厚小于或等于6.0mm的焊接三通,当角焊缝不能进行射线或超声波探伤时,可采用水压试验及着色探伤进行替代,着色探伤不应低于I级质量。5.2.6强度钢制管件在公称压力下,不应塑性变形或损坏。5.2.7密封性钢制管件在公称压力下,不应泄漏。5.3外护层5.3.1原材料5.3.1.1树脂应采用不饱和聚酯树脂作为外护层基材,树脂性能应符合使用温度要求,并应符合GB/T8237的规定。5.3.1.2增强材料宜采用无碱玻璃纤维无捻纱、布,并应符合GBZTl8369;也可采用中碱玻璃纤维无捻纱、布,并应符合、GB"18370的规定。5.3.2管材5.3.2.1外观:保温管外护层颜色可为不饱和聚酯树脂本色或添加、填充色浆后的颜色。外表面不应存在漏胶、纤维外露,气泡、层间脱离、显著性皱褶、色调明显等缺陷。5.3.2.2外护层应采用机械湿法缠绕成型,最小壁厚应符合表2的规定。表2外护层外径和最小壁厚单位为毫米外护层公称外径最小壁厚Dc1172.5140WQCWl943.0225Dc4003.5420Wf)CW5604.0600Dc7604.5850Dc9605.01055WDCWI2007.01300Dc14009.0DcI50010.0注:可以按设计要求选用其他外径的外护层,其最小壁厚应用内插法确定。5.3.2.3密度应为1800kgm32000kgm305.3.2.4拉伸强度不应小于150MPa,取样数量应符合表3规定。表3取样数量公称外径Dc75Dc250250<Dc450450<Dc800800VDC1200Dc>1200取样数/个35810125.3.2.5弯曲强度(或刚度指标)不应小于50MPa。5.3.2.6巴氏硬度不应小于40。5.3.2.7渗水性:外护层整体浸入0.05MPa压力水中Ih,应无渗透。5.3.2.8长期机械性能应符合表4的规定。表4长期机械性能拉应力/MPa最短破坏时间/h试验温度/C201500805.4保温层5.4.1聚氨酯泡沫塑料应无污斑、无收缩分层开裂现象。泡孔应均匀细密,泡孔平均尺寸不应大于0.5mm。聚氨酯泡沫塑料应均匀地充满工作钢管与外护层间的环形空间。任意保温层截面上空洞和气泡的面积总和占整个截面积的百分比不应大于5%,且单个空洞的任意方向尺寸不应大于同一位置实际保温层厚度的1/3。5.4.3保温层任意位置的聚氨酯泡沫塑料密度不应小于60kgm5.4.4压缩强度:聚氨酯泡沫塑料径向相对形变为10%时的压缩应力不应小于03MPa.5.4.5聚氨酯泡沫塑料吸水率不应大于8%。5.4.6聚氨酯泡沫塑料的闭孔率不应小于90%o5.4.7未进行老化的聚氨酯泡沫塑料在50状态下的导热系数入50不应大于0.033W/(mK).5.4.8保温层厚度应符合设计要求。5.5保温管管端垂直度保温管管端的外护层宜与聚氨酯泡沫塑料保温层平齐,且与工作钢管的轴线垂直,角度偏差应小于2.5oo挤压变形及划痕保温层受挤压变形时,径向变形量不应大于设计保温层厚度的15%。外护层划痕深度不应大于外护层最小壁厚的10%,且不应大于Imm。5.5.3管端焊接预留段长度工作钢管两端应留出15Omm250mm无保温层的焊接预留段,两端预留段长度之差不应大于40mmo5.5.4轴线偏心距保温管任意位置外护层轴线与工作钢管轴线间的最大轴线偏心距应符合表5的规定。表5外护层轴线与工作钢管轴线间的最大轴线偏心距单位为毫米外护层外径d最大轴线偏心距75Dc1603.0160<Dc4005.0400<Dc6308.0630<Dc80010.08<Dc140014.01400<Dc170018.0预期寿命与长期耐温性5. 5.5.1保温管的预期寿命与长期耐温性应符合下列规定:a)在正常使用条件下,保温管在120的连续运行温度下的热寿命应大于或等于30年,保温管在115°C的连续运行温度下的热寿命应至少为50年,在低于115°C的连续运行温度下的热寿命应高于50年。实际连续工作条件与预期寿命按GBZT29047-2012执行。工作在不同温度下,聚氨酯泡沫塑料最短预期寿命的计算按GB/T29047-2012执行。b)连续运行温度介于120与140之间时,保温管的热寿命及耐温性应符合GB/T29047-2012的规定,其长期连续运行最高耐受温度值的计算(CCoT)参照GBZT29047-2012附录C执行。.2保温管的剪切强度应符合下列规定:a)老化试验前和老化试验后保温管的剪切强度应符合表6的规定;表6老化试验前和老化试验后保温管的剪切强度试验温度/4C最小轴向剪切强度/MPa最小切向剪切强度/MPa23±20.120.20140±20.08b)老化试验条件应符合表7的规定。表7老化试验条件工作钢管温度LC热老化试验时间/h160360()1701450c)老化试验前的剪切强度应按表7选择23C及140条件下的轴向剪切强度,或按表7选择23条件下的切向剪切强度;d)老化试验后的剪切强度测试应按GB/T29046-2012中6.3、6.4的规定执行。抗冲击性在20条件下,用3.0kg落锤从2m高处落下对外护层进行冲击,外护层不应有可见裂纹。蠕变性能100h下的蠕变量ASlOO不应大于2.5mm,30年的蠕变量不应大于20mm。报警线保温管中的报警线应连续不断开,且不应与工作钢管短接。报警线与报警线、报警线与工作钢管之间的电阻值不应小于500MO,报警线材料及安装技术要求应符合CJJ/T254-2016的规定。5.6保温管件管端垂直度保温管件管端的外护层宜与聚氨酯泡沫塑料保温层平齐,且与工作钢管的轴线垂直,角度偏差应小于2.5%挤压变形及划痕保温层受挤压变形时,其径向变形量不应大于其设计保温层厚度的15%。外护层划痕深度不应大于外护层最小壁厚的10%,且不应大于Imm。焊接预留段长度钢制管件两端应留出150mm250mm无保温层的焊接预留段,两端预留段长度之差不应大于40mmo钢制管件与外护层角度偏差在距保温管件保温端部Ioomm长度内,钢制管件的中心线和外护层中心线之间的角度偏差不应大于2oo轴线偏心距保温管件任意位置外护层轴线与工作钢管轴线间的最大轴线偏心距应符合表5的规定。最小保温层厚度保温弯头与保温弯管上任何一点的保温层厚度不应小于设计保温层厚度的50%,且任意点的保温层厚度不应小于15mmo保温固定节.1外观:保温固定节的外护层与钢裙套的搭接处应采取密封措施,并宜先发泡后进行密封处理。密封材料在搭接处边缘应均匀连续分布,不应出现流淌、鼓包、淤积或局部漏涂等现象,密封层整体应胶结严密。5. 6.7.2密封材料层剥离强度:在20°C±5C下,不应小于60N。报警线保温管件中的报警线应连续不断开,且不应与工作钢管短接,报警线与报警线、报警线与工作钢管之间的电阻值不应小于500M,报警线材料及安装技术要求应符合CJJ/T254-2016的规定。主要尺寸允许偏差保温管件主要尺寸允许偏差应符合表8的规定,尺寸示意见图5。表8保温管件主要尺寸允许偏差单位为毫米保温管件公称直径(DN)主要尺寸允许偏差HL
