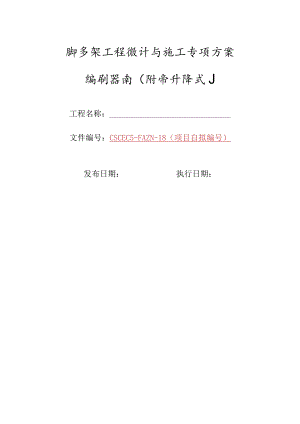

脚多架工程微计与施工专项方案编刷器南（附帝升降式J工程名称：文件编号：CSCEC5-FAZN-18（项目自拟编号）发布日期：执行日期：一、编制说明11.1 编制依据11.2 编制人员11.3 发放范围1二、工程概况21.1 工程总体概况21.2 附着升降脚手架概况和特点21.3 施工平面布置31.4 使用工况41.5 施工要求和技术保证条件5三、施工计划63. 1施工进度计划63.2资源配置计划6四、施工管理及作业人员配备和分工84. 1施工管理人员84.1 专职安全管理人员84.2 特种作业人员84.3 其他作业人员8五、施工工艺技术95. 1技术参数95.1 工艺流程95.2 施工方法95.3 特殊部位工艺节点10六、验收要求146. 1验收标准146.1 验收程序146.2 验收内容156.3 验收人员17七、施工保证措施187. 1技术措施187.1 监测监控措施187.2 评估报告19八、应急处置措施218.1 应急组织机构及职责218.2 危险源辨识与控制措施218.3 应急处置措施21九、计算书25十、相关施工图纸26一、编制说明1. 1编制依据序号类别名称（规范如有更新须作相应更改）1准范标规危险性较大的分部分项工程安全管理规定住建部令第37号2关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质（2018）31号3建筑施工工具式脚手架安全技术规范JGJ202-20104建筑施工安全检查标准JGJ59-20115建筑施工高处作业安全技术规范JGJ80-20116建筑机械使用安全技术规范JGJ33-20127施工现场临时用电安全技术规范JGJ46-20058钢结构设计规范GB50017-20039建筑物防雷设计规范GB50057-201010机械设备安装工程施工及验收通用规范GB50231-200911建筑施工升降设备设施检验标准JGJ305-20131213相关文件*工程施工合同14*工程施工图纸、图纸会审及设计变更等15*工程施工组织设计1617验算软件*施工安全计算软件（版本号）1.2 编制人员序号编制单位编制人职务编制时间1*安装单位张三技术员2019.1.121.3 发放范围序号单位部门1公司分公司工程管理部、技术质量部2项目部工程部、技术部、质量部、安全部3二、工程概况2.1工程总体概况序号项目内容1工程名称工程2建设单位*3监理单位4设计单位5总承包单位*6脚手架分包单位7工程所在地8项目周边环境交通、工作环境空旷、狭小？9结构标高10±0.00以上层数11标准层起止层数12标准层单层高度13有无避难层举例：13F、26F为避难层，层高5m、4.5m14标准层混凝土强度15结构边缘变化举例：1、第六层顶板有悬挑结构需在爬架通过后再施工2、屋面构架呈内缩，需设置二次结构柱满足爬架爬升需要16外墙装饰玻璃幕墙17结构形式框架-核心筒2.2附着升降脚手架概况和特点序号项目内容1架体宽度0.6m2架体高度举例：3-4层21m,5层及以上18m（即4层结构施工完毕后进行一次拆除）3爬架是否下降举例：爬架只升不降，高空拆除4组装时爬架底部所在楼层举例：第3层楼板，需要落地式脚手架搭设高度在3F结构楼板上来1米，外立杆安装统一标高："*,内立杆安装统一标高为："*、5拆除时爬架底部所在楼层6架体走道板布置举例：3-4层爬架布置8道走道板，5层及以上爬架布置7道走道板7架体步高*m*m*m,详见爬架侧立面图8架体翻板布置9架体内挑板布置*10机位最大支承跨度直线段：*m；曲线段：*m；折线段：*m11架体端口悬挑长度12每个机位架体自重13操作层距板距离*14允许施工荷载15爬架升降时间16提升机功率17提升速度*18提升机额定吨位19预埋水平偏差20爬架平台防火标准举例：防火绝燃21施工载荷传递楼层*22附墙支座数量23提升机是否周转24最大周转件重量25每次升降层数26防坠距离27机位防坠器个数2. 3施工平面布置本项目*栋爬架共设置*个机位，分*片；*号机位为第1片，*号机位为第2片。爬架从第*层楼板下返*开始组装，爬架顶部防护至*11l后¾空拆除。（每栋楼的爬架应单独绘制成平时平面布置图和拆除平面布置图）平时平面布置图内容应包含：建筑标准层结构平面、机位布置设计、走道板设计、塔吊情况、卸料台设计、爬架分片设计、分片口设计、轴线及标注尺寸等内容；针对悬挑、内缩、空洞、临边独立梁等非标楼层应单独进行平面设计，明确支承方法和构造措施。拆除平面布置图应特别明确影响塔吊附着位置、施工电梯碰撞位置的活动龙骨板等构件和各支承机位的独立支承单元和拆除顺序（案例详附件）2.4使用工况（依据楼层层高表介绍各类施工工况）举例：1#-9#、19#-29#、31#-37#和39#-40#机位附墙位置见3.6m层高爬架侧立面图工况一，10#、18#、30#、38#机位附墙位置见3.6m层高爬架立面图工况二。2. 5施工要求和技术保证条件（1）施工要求序号内容1对安装阶段、拆除阶段进行现场平面布置，见附图2、附图32在项目*位置设置*m2施工堆场，用于升降脚手架安装时材料设备堆放区。3在升降脚手架插入安装前，建筑物外脚手架需满足*条件，以便于升降脚手架安装。4（2）技术保证条件序号准备内容1根据设计文件，对升降脚手架进行设计，绘制相关图纸与节点。2编制施工方案，按规定进行论证、审批。3三、施工计划3. 1施工进度计划附着升降脚手架的现场安装、提升、拆除以满足工程主体施工及现场实际工程进度为目标。编号栋号材料进场时间首层防护结构楼层爬升准备时间爬升操作时间第一片第二片.提升时间1#A塔楼年月日3F6h60min60min以项目安全部门签2#B塔楼发指令为准3. 2资源配置计划升降脚手架构（配）件计划清单:序号名称规格单位数量备注1提升挂座tl,t6钢板组合套*2导轨8#槽钢与25圆钢组合件*3附墙支座8#槽钢与t5钢板组合套*4龙骨板60×30×3方钢管与2mm钢板组合m*5竖龙骨80×40×3.0方钢管m*6上承重梁12#槽钢与10#槽钢组合套7下承重梁12#槽钢与10#槽钢组合套*8内横杆48×3.0焊管根9刚性支架8#槽钢与6.3#槽钢组合件*IO竖向斜弦杆50×5等边角钢件11龙骨板连接板350×60×6.0扁钢件12转角立柱94×94×6折弯板m13密封翻板T1.5花纹板m*14内挑板100×6×4折泻板m15可调卸荷支顶器M30丝杆组合食*16龙骨板转角连接角钢80×80×6.0角钢件*17冲孔钢板网20×20×3方钢管、150×75×3钢网与20x2.0无缝钢管组合Ol2*18防护网托扣20×2.0钢管与t5钢板组合个*19穿墙螺栓用垫板100×100×10个20穿墙螺栓M32×600套*螺母M32个弹垫M33个21电动葫芦7.5T×9M台22提升钢丝绳20×13.0米根*23绳卡20个*24电控柜台*25电缆线3×6+l×2.5m26超欠载荷载报警器个27点位控制电箱台*四、施工管理及作业人员配备和分工4. 1施工管理人员序号姓名岗位小组职务岗位职责（升降脚手架施工）备注1张项目经理组长负责升降式脚手架施工的整体把握2李四生产经理副组长负责升降式脚手架的施工管理3*项目总工副组长负责升降式脚手架的技术管理4*施工员组员*5*质量员组员6架子工班长组员*75. 2专职安全管理人员序号姓名管理岗位岗位职责备注1张三安全总监*2李四安全主管*3木*安全员*84. 3特种作业人员序号工种姓名特种作业证证号特种作业证有效期1架子工*23电工*4*5. 4其他作业人员工种姓名工种姓名木L*木.五、施工工艺技术5.1技术参数除2.2节以外的相关参数（主要为通用设计参数），例如:序号项目内容1工作电压交流220V420V2额定频率*HZ3额定重力测量*T4电动葫芦额定提升值*T5电动葫芦额定电流*A6额定提升高度*m7环境温度*团*团8相对湿度如:25（3时小于90%9大气压力如：79.5kPa106.0kPa（海拔2000M及以下）105.
