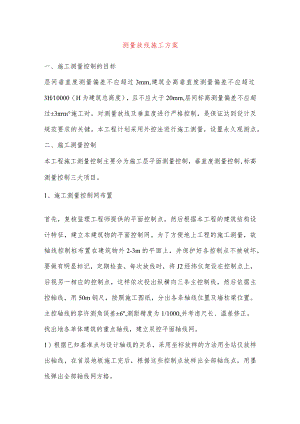

测量放线施工方案.docx

测量放线施工方案一、施工测量控制的目标层间垂直度测量偏差不应超过3mm,建筑全高垂直度测量偏差不应超过3H10000（H为建筑总高度），且不应大于20mm,层间标高测量偏差不应超过±3rn°施工时，对测量放线及垂直度进行严格控制，是保证达到设计及规范要求的关键。本工程计划采用外控法进行施工测量，设置永久观测点。二、施工测量控制本工程施工测量控制主要分为施工层平面测量控制，垂直度测量控制,标高测量控制三大项目。1、施工测量控制网布置首先，复核监理工程师提供的平面控制点，然后根据本工程的建筑结构设计特征，建立本建筑物的平面控制网。为了方便地上工程的施工测量，故轴线控制桩布置在建筑物外2-3m的平面上，并保护好各控制点不被破坏，要做有明显标记，定期检查。每次放线时，将J2经纬仪架设在控制点上，后视另一相应的控制点，这样依次投出纵横向三条主控制线，然后依据主控轴线，用50m钢尺，按照施工图纸，分出各条轴线位置及墙柱梁位置。主控轴线的容许测角误差±6'',测距精度为1/1000,并考虑尺长、温差修正。找出地各单体建筑的重点轴线，建立双控平面轴线网。1）根据已知基准点与设计轴线的关系，采用坐标放样的方法用全站仪放样出轴线，在首层地板施工完后，根据这些控制点放样出全部轴线点，用墨线弹出全部轴线网方格。2)各轴线控制点的设置：在首层地板施工完后，根据工程需要在轴线相交点处增设新的加密内控点，从而组成各分块的平面控制网。2、垂直度控制的方法采用激光铅垂仪法(1)在首层选好不少于4个合适的控制点。(2)对应控制点的各层楼面位置均应预留150mmX150mm方孔。(3)在首层控制点架设激光铅垂仪，调节仪器对中，调平后，使激光束投射到上层预留孔的接受靶上。此点即为该层的防线控制点。3、弧形梁的定位根据建筑总的测量控制网，且因为工程弧线的半径较大，原心在建筑区外较远处，宜计算特征点坐标，采用直角坐标法。(一)、桩钉轴线端点和弦的中点按设计条监测设圆弧两端点1与11,并桩钉之。标定轴线端点1与11连线的中点01。实测边长101,其值与设计值Yl的相对精度应符合要求。（二）、标定轴线中点和测站点在01点安置经纬仪，以端点1或11定向，测试90°；沿经纬仪视准轴方向依次测设水平距离016=R-XhO1O5=X5-X1.0104=X4-XUO1O3=X3-X1,逐个标定中点6与05、04、03诸测站点。（三）、桩钉细部特征点依次在02、03点安置经纬仪，分别测设垂距Y2、Y3,逐个桩钉2、3诸角之点。以平滑曲线连接诸轴线角点，便是预桩钉之弧形轴线。直角做标法示意图4、沉降观测1）工程的沉降观测根据业主提供的施工场地内的水准点作为基准点引测，定期进行高程检测，以保证观测成果的正确性。观测工作要求做到：a.固定观测人员和整理成果；b.固定使用的水准仪和水准尺；c.按规定的方法、路线定期进行观测。2）观测点的布置和要求观测点布置在首层结构柱上，因本工程需布置较多的观测点。为避免通视阻碍，布点前先到现场进行规划，确定安置仪器的位置。观测点的埋设应牢固稳定，能长期保存；观测点上部有明显的突出处，与柱身保持一定的距离（以35cm为宜），要保证在点上能垂直置尺和通视条件良好。撷就3)观测的精度和成果的整理(1)沉降观测点首次观测的高程值是以后各次观测用以比较的依据，因此必须确保初测精度，在测设每个沉降观测点的首次高程时，同时同期进行两次观测后才做决定。每次定期观测结束后，检查记录计算是否正确，精度是否合格，并进行误差分配，然后将观测高程列入沉降观测成果表中，计算相邻两次观测之间的沉降量，并注明观测日期，同时绘制每一观测点的时间与沉降量的关系曲线图。天面防水层、找平（坡）层等应按图纸要求放控制线，并在其完成面上按图纸和规范要求。
