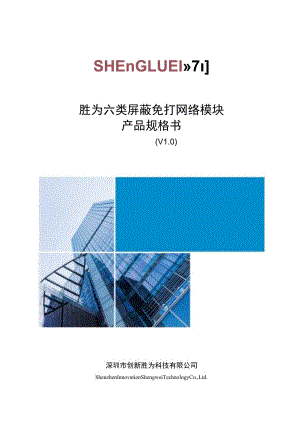

SHEnGLUEI»7胜为六类屏蔽免打网络模块产品规格书(V1.0)深圳市创新胜为科技有限公司ShenzhenInnovationShengweiTechnologyCo.,Ltd.胜为六类屏蔽免打网络模块采用标准8P8CRJ45接口，优质ABS工程塑料主体，锌合金屏蔽外壳，使得产品更坚固耐用、稳定可靠；磷青铜卡线柱，端口金针表面加厚镀金处理，接触电阻小、具有优良的阻抗匹配和回波损耗；核心PCB部件采用差分补偿技术，具有更高的NEXT串扰余量；免打线操作，产品自带线序标签；标准接口尺寸，可适用于各种不同品牌的网络面板、网络配线架上进行安装。为网络线路提供接续和延长作用。产品符合YD/T926.3-2009、IS0/IEC11801:2017、ANSI/TIA-568-C.2-2009标准要求。产品特点磷青铜卡线柱，抗氧化，接触电阻小；傻瓜式免工具操作，简单易懂，操作方便；锌合金屏蔽外壳，坚固耐用，抗腐蚀，屏蔽性能强；弹性金针加厚镀金工艺，接触更可靠、性能更稳定；加厚PCB板，采用差分补偿技术，具有更高的NEXT串扰余量；标准安装卡口，适用范围广；产品通过FLUKE测试，符合行业标准要求；机械性能I屏蔽类型屏蔽材质锌合金颜色银色镀金厚度30插拔次数>1000次端接次数>250次适用线径2226AWG相对湿度IoQ90%工作温度-10oC"60oC存储温度-4070电气性能传输带宽250MHz绝缘阻抗500MIOoV/DC/分钟接触电阻W20mQ额定电流1.5A(20)耐压强度DC1000WAC750V,1分钟无击穿和飞弧产品外观图示No.型号产品名称规格备注1WNDF6001胜为免打网络模块六类千兆RJ45型8P8C六类千兆免打模块屏蔽锌合金银色参考标准1. YD/T926.3-2009大楼通信综合布线系统第3部分：连接硬件和接插软线技术要求2. ANSI/TIA-568-C.2-2009BalancedTwisted-PairTelecommunicationsCablingandComponentsStandard
