第18章图层蒙版.ppt

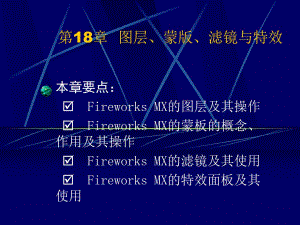

第18章 图层、蒙版、滤镜与特效 本章要点：Fireworks MX的图层及其操作 Fireworks MX的蒙板的概念、作用及其操作 Fireworks MX的滤镜及其使用 Fireworks MX的特效面板及其使用18.1 图层 18.1.1 图层的概念图层的概念 图层将 Fireworks MX 文档分成不连续的平面，就像是在描图纸的不同覆盖面上绘制插图一样。一个文档可以包含许多个层，而每一层又可以包含很多对象。图层的操作主要是通过【层】面板来进行的，【层】面板列出每一层中包含的对象。若【层】面板没有出现，可通过执行【窗口】【层】命令来调出【层】面板，【层】面板如图:18.1.2 18.1.2 图层的基本操作图层的基本操作 1激活层 在【层】面板中单击该层的名称或选择该层上的某个对象。2添加和删除层 可以使用【层】面板添加新层、删除多余的层以及复制现有的层和对象。3命名层或对象 在【层】面板中双击层或对象；在出现的文本框中输入层或对象的新名称并按 Enter 键。4移动层或对象 5共享层 18.1.3 18.1.3 保护层保护层 1隐藏层 刚创建的层处于显示状态，此时层上的所有对象都显示在文档编辑窗口中。有时为了编辑方便，需要暂时隐藏某些层，即将其设定为隐藏状态。2锁定层 刚创建的层处于解锁状态，此时层上的所有对象都可被编辑。当编辑好了某个层后，可以将其锁定，这样就可以避免层对象被误编辑。3单层和多层编辑 除锁定层外，在默认情况下，用户可以编辑其它任意层的对象，这种编辑方式称为“多层编辑模式”。18.2 蒙版 18.2.1 蒙版的概念蒙版的概念 蒙版分为两类:矢量蒙版：仅显示被遮挡物体的轮廓。位图蒙版：使用蒙版象素点的属性来影响被遮挡物的可见性或创建特定的效果。18.2.2 创建蒙版创建蒙版 1用【粘贴为蒙版】命令创建蒙版 【粘贴为蒙版】可用来创建矢量蒙版或位图蒙版，具体取决于所使用的蒙版对象的类型。提示：位图蒙板主要有两个属性值：【Alpha 通道】：蒙板作为Alpha 通道进行遮挡；【灰度】：根据遮挡物和被遮挡物的明暗关系决定蒙板效果。默认的属性值为灰度。2使用【贴入内部】命令创建蒙板 使用【贴入内部】命令创建蒙板的方法如下：（1）选择被遮挡物（即要用作贴入内部的对象）。（2）执行【编辑】【剪切】命令。（3）选择遮挡物（即要将内容粘贴到其中的对象，此对象将用作蒙版或剪贴路径）。（4）执行【编辑】【贴入内部】命令。3将文本用作蒙版 文本也可以作为遮挡物来创建矢量蒙板，创建方法与上述方法相同。原始图像图 遮挡物矢量图形 蒙板效果 18.2.3 18.2.3 编辑蒙版编辑蒙版 1移动对象 2禁用蒙版 3删除蒙版 提示：要删除蒙板，也可直接拖动蒙板缩略图到垃圾桶图标上，以删除蒙板。4将矢量蒙版转换为位图蒙版 提示：Fireworks MX中蒙版的转换是不可逆的，即只能将矢量蒙版转换为位图蒙版，而不能将位图蒙版转换为矢量蒙版。18.3 滤镜 18.3.1 滤镜的概念滤镜的概念 根据滤镜的来源来分类，Fireworks MX的滤镜可以分为两种：一种是Fireworks MX自带的滤镜，称内置滤镜；另一种是Fireworks MX从别的应用程序中借用来的滤镜，称外置滤镜。添加滤镜效果的步骤如下：（1）选择需要使用滤镜的区域。如果不选择，则对整幅图像使用滤镜。（2）选择【滤镜】菜单相应的滤镜命令。（3）设置滤镜参数。（4）设置完毕，单击【确定】按钮，即可将滤镜应用于所选区域或整幅图上。18.3.2 18.3.2 调整颜色类滤镜调整颜色类滤镜 1【自动色阶】滤镜 该滤镜操作简单，但是局限性大，效果较差，适用于要求不高的图像。2【亮度/对比度】滤镜 【亮度/对比度】滤镜的功能是修改图像中象素的对比度或亮度。3【曲线】滤镜 【曲线】滤镜用于调节图像的色阶。4 其它颜色滤镜:【色相/饱和度】滤镜、【反相】滤镜和【色阶】滤镜。18.3.3 18.3.3 模糊类滤镜模糊类滤镜 模糊滤镜可以柔化位图图像的外观。Fireworks MX提供了三种模糊滤镜，如下：【模糊】滤镜：柔化所选象素的焦点。【进一步模糊】滤镜：处理效果大约是【模糊】滤镜的三倍。【高斯模糊】滤镜：对每个象素应用加权平均模糊处理以产生朦胧效果。原始图像 应用高斯模糊滤镜后的效果图 18.3.4 18.3.4 锐化类滤镜锐化类滤镜 Fireworks MX提供了三种“锐化”滤镜，分别如下：【锐化】滤镜：通过增大邻近象素的对比度，对模糊图像的焦点进行调整。【进一步锐化】滤镜：增大的邻近象素对比度大约是【锐化】滤镜的三倍。【钝化蒙版】滤镜：通过调整象素边缘的对比度来锐化图像。原始图片 应用了“钝化蒙板”滤镜后的效果图 18.3.5 18.3.5 其它类滤镜其它类滤镜 其它类滤镜主要包括【转换为Alpha】和【查找边缘】两个。1【转换为Alpha】滤镜 使用【转换为Alpha】滤镜可使图像透明化，该滤镜没有参数，直接执行相应的菜单命令即可。2【查找边缘】滤镜 使用【查找边缘】滤镜可识别图像中的颜色过渡并将它们转变成线条，从而更改位图使其看起来像素描。应用“转换为Alpha”滤镜后的效果图 应用“查找边缘”滤镜后的效果图 18.4 特效 特效是在属性设置面板的【效果】设置区内添加和编辑的。属性设置面板及【效果】设置区如下图：通过设置【效果】用户可以增强图形的外观显示，要为对象添加特效，一般可按如下方法操作：（1）选中需添加特效的矢量对象。（2）单击属性设置面板【效果】设置区的添加新特效按钮“”，在下拉列表中选择需添加的特效。在特效参数栏中设置特效参数。（3）设置完毕，在文档编辑窗口的空白处单击鼠标，即可将特效添加到矢量对象上。特效设置区的特效列表中也会显示该对象的所有特效。（4）重复（2）、（3）步，可以为矢量对象添加多个特效。（5）对于已添加的特效，双击特效列表中该特效的名称，即可调出特效参数栏。在此可以修改编辑特效。（6）单击特效列表中特效的名称，可将其选中。单击特效设置面板上的删除特效按钮“”，即可删除该特效。小结 本章详细介绍了Fireworks MX的图层、蒙板、滤镜和特效的概念及使用方法。使用层可以将文档分为若干个独立的层面，便于进行文档的编辑。使用蒙板可以显示被遮挡物的指定部分的内容，达到用户期望的效果。滤镜是位图图像处理中常用的操作，用于较正、修饰和美化位图图像。特效的作用是对矢量对象进行美化。
