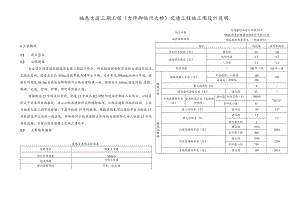

福惠大道三期工程（含跨御临河大桥）交通工程施工图设计说明.docx

福惠大道三期工程（含跨御临河大桥）交通工程施工图设计说明设计年限1工程概况1.1 项目区位1.2 工程规模本次设计项目起点接福惠大道二期设计终点，终点接协同创新区金御大道设计起点，呈南北走向，道路全长约768m,道路等级为城市主干路，设计车速50kmh,双向六车道，道路红线宽度58.5m,全线包含跨御临河公轨共建桥梁一座，桥梁全长360no建设内容：道路、桥梁、交通、管网、照明、绿化等附属工程。根据轨道15号线设计资料，轨道15号线在K2+950附近从外侧并入本项目，以隧道形式下穿本项目路基段，后以公轨共建桥形式跨越御临河，公轨共建桥为双层结构，上层为福惠大道三期市政桥梁，下层为轨道15号线桥梁。根据前期本项目建设单位与轨道15号线建设单位达成一致意见，跨御临河公轨共建桥主体结构及预埋件已纳入轨道15号线建设范围，目前公轨共建桥正在施工建设中。1.3 主要技术指标道珞主要技术标准表道路等级城市主干路设计行车速度50kmh建设规模双向6车道桥涵荷载等级汽车：城-A级路面结构设计荷载BZZ-100型标准车指标规范值实际采用值安全停车视距（米）建议值60>60道路净高要求（米）机动车道4.5>4.5人行道2.5>2.5防洪等级-100年一遇100年一遇路线平面圆曲线最小半径（米）不设超商：一般值400700设超高：极限值200最大超高度（%）6-缓和曲线最短长度（米）建议值45一平曲线最短长度（米）单曲线总长度（包括缓和曲线）建议值切线交角（0）度1000756.217容许最小值85路线纵断面最小纵坡长（米）建议值130347最大纵坡度（%）建议值5.53.5容许最大值6凸型竖曲线半径（米）建议值13502000容许最小值900凹型竖曲线半径（米）建议值10502200容许最小值700竖曲线最短长度（米）建议值100103.4地震设防标准交通量饱和设计年限20年SMA助青松路面结构设计年限15年地震基本烈度为6。（构造设防）1.4 工程设计内容及分册说明道路交通信号灯(GB14887-2011)道路交通信号控制机(GB25280-2016)道路交通信号控制系统术语(GB/T31418-2015)道路交通信号倒计时显示器(GA/T508-2014)路面标线涂料(JT/T280-2004)路面标线用玻璃珠(GB/T247222020)路面防滑涂料(GB/T712-2008)交通技术监控成像补光装置通用技术条件(GA/T12022014)闯红灯自动记录系统通用技术条件(GA/T496-2014)机动车号牌图像自动识别技术规范(GA/T833-2016)视频安防监控系统工程设计规范(GB50395-2007)视频安防监控系统技术要求(GT367-2001)道路交通安全违法行为图像取证技术规范(GA/T832-2014)城市道路指路标志系统信息设计导则(DB50/T897-2018)重庆市城市道路交通管理设施设置规范(DB50/T548-2014)重庆市城市道路交通运行评价规范(DB50/T991-2020)重庆市城市道路工程施工质量验收规范(DBJ50/T078-2016)总队关于规范调整车道行驶方向标志版面信息的通知(重庆市交巡警总队,2016)城市道路分车型限速、分车道行驶管理交通设施设置(渝公交巡201633号)车道行驶方向标志版面信息调整指导意见(渝公交巡2016227号)主城区城市道路隔离设施品质提升方案(重庆市城市管理委员会201803)本次施工图设计内容包括：道路、桥梁附属工程、交通、管网、照明、绿化等附属工程。本次施工图设计共分七册：第一册道路工程，第二册交逋工程，第三册桥梁附属工程、照明工程，第四册排水工程、电力土建工程，第五册海绵城市专篇、第六册高边坡专项工程、第七册绿化工程。本册为第二册交通工程。1.5 设计内容本次交通工程设计内容包含：交通标志、标线、交通信号控制、监控等。1.6 上阶段审查意见的执行情况2022年9月29日，重庆两江新区建设管理局组织有关勘察设计专家，就我单位提供的初步设计文件召开了初步设计审查会。审查会原则同意本次初步设计文件。交通专业无意见。2设计采用的技术标准、规范城市道路交通工程项目规范(GB55011-2021)城市道路交通设施设计规范(2019版)(GB50688-2011)城市道路交通标志和标线设置规范(GB51038-2015)道路交通标志和标线(GB5768-2009)道路交通标志和标线第2部分：道路交通标志(GB5768.2-2022)道路交通标志板及支撑件(GB/T23827-2021)道路交通反光膜(GB/T18833-2012)道路交通标线质量要求和检测方法(GB/T16311-2009)道路交通信号灯设置与安装规范(GB14886-2016)6）标志板在一根标杆上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右排列，同类标志的设置顺序，应按提示信息的危险程度先重后轻排列。停车让行标志、减速让行标志宜单独设置，如条件受限无法单独设置时，一个支撵结构物上最多不应超过两种标志。7）指路标志支持杆件采用圆形无缝钢管制作，表面进行热浸锌防锈处理（不喷漆），支撑结构表面颜色为热浸锌本色，钢管顶端设置柱帽。8）标志安装在单柱或双柱式标杆立柱上时，安装高度为不低于2.5m,但安装在隔离带、绿化带等非行人通行的地点时，安装高度不低于L2.标志板外缘距路面侧石线不小于25cm。标志板安装在悬臂上，考虑到通行净空和路面维修增高的因素，安装高度控制在550Cln以上。对于附着式标志安装高度为不低于2.5m和侧向净空不小于25cm的要求。3.2布设办法根据以上原则及本道路特点，交通标志主要布设方法如下：在交叉口前方设置指路标志；在交叉口前方设置导向标志、指示前方道路车道分配形式；在速度有变化的平交口，设置限速；在禁止停车路段，设置禁停标志；在没有信号路口的人行道前方，设置人行道指示标志；在没有信号路口的人行道前方50米左右，设置人行道警告标志；在桥梁位置进出口前方20米左右，设置限重标志；交通标志标线布置图中的指路标志路名仅做参考，最终路名由交警和地名办共同确定。关于在全市现有斑马线上施画“我文明靠右行”文明交通提示语的通知（重庆市精神文明建设委员会办公室、重庆市公安局20200901）3交通标志设计3.1标志设置设置原则：交通标志旨在通过对驾驶员适时、准确的诱导，充分发挥其舒适、安全的效能。交通标志设计主要以不熟悉该区域道路网系统的驾驶员为基本使用对象，通过适时、适量地提供交通信息，使驾驶员能够正确选择路线及方向，顺利、快捷地抵达目的地。同时，通过禁令、指示、警告等标志来进行交通管制和保证行车安全，使道路发挥最大的作用。标志设置在施工过程中须注意以下几点：1）在满足规定的前置距离的情况下，不允许损坏道路结构和妨碍交通安全；不应紧靠在建筑物的门前、窗前、及车辆出入口前；与建筑物保持Im以上的侧向距离。2）一般情况下应设置在道路行进方向右侧或车行遒上方，也可根据具体情况设置在左侧，或左右两侧同时设置。3）应满足视认要求，避免上跨桥、照明设施、门架、监控设施、电杆、行道树、绿篱及路上构造物等对标志板面的遮挡。同时不应遮挡其他交通设施。4）标志的版面应面向来车方向，并应尽量减少对驾驶员的眩光。设置路侧式标志时，可与道路中心线的垂直线成一定的角度，指路标志和警告标志为0度10度,禁令标志和指示标志为0度45度，道路上方的标志应与道路中心线垂直并与道路垂直线成。度10度的俯角。5）标志立柱应保持垂直，其倾斜度不应大于立柱高度的0.5%,且不允许向车行道一侧倾斜。5）统一单立柱与悬臂式指路标志汉字字高为25-40cmo在指路标志版面统一的情况下，如遇地名汉字数量较多时，应保持汉字字体不变，调整缩减汉字宽度，保证版面排版整齐。6）立柱式指路标志：单立柱支撑主要采用1000mm×1000un（宽X高）、IOoOnImX150Omm（宽X高）、120OmmX240Omm（宽X高）、900nun×900mm×900mm1000mm版面，版面高度根据信息数量可适当增减；同版面指示1个方向的，最多可设置3个地名信息（不区分主要地名信息和辅助地名信息）；同版面指示2个或3个方向的，每个方向只能最多同时设置1个主要信息和1个辅助地名信息，标志版面的路名应以重庆市地名办命名的正式文件为准，施工单位实施前需做好效果图，并与建设单位、交管部门、设计单位沟通协调。7）悬臂式指路标志：主要采用240OmnlX480Onlnl（高X宽）、2000mm×3000mmX宽）、200OnImX400OnInl（高义宽）版面宽度，最多同时设置3个主要地名信息和3个辅助地名信息，版面适用于最多同时设置6个主要地名信息。8）人行横道标志牌尺寸采用正方形IOoOmnlXIoOOmn1；限高、限重标志牌尺寸采用版面直径100omm；桥梁限重标志牌尺寸采用版面IoOoX2200mm；限速禁停标志牌尺寸采用版面120OmmX2400mm。3.4标志板结构及材料标志板由标志面、标志底板及滑槽等组成，标志面采用铝合金板，符合道路交通标志板及支撑件（GB/T23827-2021）要求。指路、导向标志版厚度3.0mm；警告、禁令、指示标志板厚度2.5mm。标志图案、文字（包括箭头、汉、英文字、数字等）均采用V类钻石级反光膜二同一块标志板上，标志底板和标志面所采用的各种材料应具有相容性，防止电化作用，不同的热膨胀系数或其他化学反应等造成标志板的锈蚀或损坏。3.3版面设计标志根据其版面内容的不同，分为警告、禁令、指示、指路、诱导等几种。交通标志版面设计主要以道路交通标志和标线（GB5768.2-2022）与城市道路标志和标线设置规范（GB510382015）为依据，同时根据重庆地方意见主城区城市道路指路标志设置指导意见进行设计：交通标志种类：警告标志、禁令标志、指示标志、指路标志、诱导标志等五大类，交通标志的颜色为：指示标志采用蓝底、白图案；警告标志采用黄底、黑边、黑图案；禁令标志采用白底、红圈、红杠、黑图案；限重标志：白底、红圈、红杠、黑图案。1）城市道路指路标志版面样式采用指示图形加道路名形式，版面内容由地理方向信息、地名信息、地名英文信息、指示图形、指北针等组成。2）交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按道路交通标志和标线（GB5768.22022）规定执行。外形尺寸允许偏差为5mm。3）交通标志的文字书写规范、正确、工整。根据需要，可并用汉字和其它文字。当标志上采用中英两种文字时，地名用汉语拼音，专用名词用英文，指路标志的主信息必须附加英文信息（辅信息不加），英文字体高度采用国家标准的最大英文字体高度（汉字高度的1/2）；英文信息中的地名拼音和专用词采用首字母大写、其它小写的方式。4）指路标志增加设置地理方向信息，将东南西北四个方向按照90°的夹角划分为四个方向指示区域，根据当前道路所处的方向只是区域选择相应的方向
