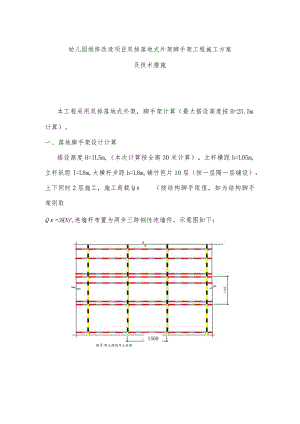

幼儿园维修改造项目双排落地式外架脚手架工程施工方案及技术措施本工程采用双排落地式外架，脚手架计算（最大搭设高度按H=25.5m计算）。一、落地脚手架设计计算搭设高度H=IL5m,（本次计算按全高30米计算）。立杆横距b=L05m,立杆纵距I=L8m,大横杆步距h=L8m,铺竹笆片10层（按一层隔一层铺设），上下同时2层施工，施工荷载Q（按结构脚手取值，如为结构脚手架则取Q=3KNf,连墙杆布置为两步三跨钢性连墙件。示意图如下：脚架主理构件立面图胭Jg架洌加示点:图1、基本参数：钢管重量:O.0384KNm扣件：0.015KN/只竹笆片：0.05KNm2安全网：0.03÷l.8÷6=0.003KNm2基本风压：南通地区取w0=0.4KNm2钢管截面模量W=5.08×103mm3,钢管截面回转半径1=12.19×104mm4,截面面积A=L89cm2,钢材抗压强度设计值f=205Nmm2,钢材弹性模量E=2.06×105Nmm2（查建筑施工扣件式钢管脚手架安全技术规范附录B附表B可知）。2、纵横向水平杆的强度和连接扣件的抗滑承载力计算：1）纵向水平杆验算：按三等跨连续梁计算。2）作业层荷载计算：a、静荷载：QGK=O.05×1.05÷3+0.0384=0.056KNmb、施工荷载：QQK=2×1.05÷3=0.7KNm单根纵向水平管所受的线荷载Q=L2×0.056÷l.4×0.7=1.0472KNm3）抗弯强度验算Mmax=O.1Q12=O.1X1.0472×l.82=0.34KN.mMmaX0.34XIO6。=W=5.08×IO3=66.93Nmm2<f=205Nmm2（安全）4）变形验算O.677xl.O4：xL84xl。、=2.96mmv=JL=0=1水同时小于I。，,，）100x2.06×IO5×12.19×IO4150150U=安全。3、横向水平杆验算按简支梁计算1）作业层荷载计算：a、静荷载:QGK=O.05×1.8+0.0384=0.13KNmb、施工荷载：QQK=2×1.8=3.6KNm单根横向水平管所受的线荷载Q=L2X0.13+1.4X3. 6=5.2KNmo2）抗弯强度验算1 _Mmax=8Q12=8×5.2X1.052=0.72KN.mMmax0.72×IO65.08×IO3=141.7Nmm2<f=205Nmm2（安全）3）变形验算5Q/4 _5×5.2×1.O54×1O12384E 3 84 × 2.06 × 105 × 12.19 × 104=3.28mm 卜=1。50 _九洞时小于10mm）安全。4、立杆稳定性计算1）荷载标准值计算a、脚手结构自重全高一纵距自重NGlK一步一纵距自重立杆：2×1.8X0.03840.138大横杆：2×1.8×0.03840.138小横杆：(0.1+1.05+0.1)XO.03840.048扣件：4X0.0150.06小计：0.384H=30后脚手架高度按全高30米计算，折合。18'则一个纵距脚手结构自重产生的轴向力：Ngk=16x0.384÷2=2.5KN（按里外排立杆平均受力计，一个纵距内的脚手重量是由两根立杆承受的，所以除2得出一根立杆所受的轴向力）B、构配件全高一纵距自重NG2K竹笆片（按一层隔一层铺设，共铺10层）：10×1.8×1.0×0.05=0.9V纵向水平杆及扣件（横向跨中的两根，用于铺竹笆片）：10×2×1.8×0.025+10×2×0.015=1.2TV护栏、踏脚杆及扣件（按每层均设计）：2×（1.8×0.025+0.015）x20=2.4KN剪刀撑（按6跨6步一组设置）：2×1.82+1.82×13÷6×0.025+8×0.015=0.39X7V密目网：14×1.8×1.8×O.OO3=O.136A7V一根立杆的构配件自重（按里外排立杆平均受力计）NG2K=（0.9+1.2+2.4+0.39÷0.136）÷2=2.5IKNC、施工荷载NQK按上下两层同时作业计，则一根立杆所受的施工荷载为：NQK=2×2×1.8×1.05÷2=3.78KN2）立杆稳定性计算计算公式：上“不组合风荷载时3A-里+j组合风荷载时CPAW.式中：立杆段的轴向力设计值，按建筑施工扣件式钢管脚手架安全技术规范公式5.3.2-1、2计算；不组合风荷载时：TV=I.2(6K+ZG2)»'AZQ=1.2X(2.5+2.51)+1.4X3.78=11.3O7W组合风荷载时Z=.2(Z6k+gQ+O85x14qk=1.2X(2.5+2.51)+().85x1.4X3.7S=10.5IATV。一一轴心受压构件的稳定系数，按长细比丸由下表(表一2)取值；力长细比，ilo-khk计算长度附加系数，其值取L155一一考虑脚手架整体稳定因素的单杆计算度系数，按下表(表一1)取值为1.50,脚手架立杆的计算长度系数表一1类另1I立杆横距连墙杆布置(m)二步三跨三步三跨双排架1.051.501.701.301.551.751.551.601.80单排架1.501.802.OO注：摘自建筑施工扣件式钢管脚手架安全技术规范表5.3.3数据代入:=1.155×1.5×1.8=3.1185m,1185×10197i1.58稳定性系数。表表一2135791800.2180.2140.2090.2050.2011900.1970.1930.1890.1860.1822000.1790.1750.1720.1690.166注：摘自建筑施工扣件式钢管脚手架安全技术规范表附录C表C7320“（P=厂当4>250时，发查表一2可知：。=0.186A一立杆的截面面积，为L89cm2;Mw计算立杆段由风荷载设计值产生的弯矩，Mw =0.85 X 1.4MWK0.85xl.4w""i（规范公式5.3.4）式中风荷载标准值：w=O7zzzswo风压高度变化系数，L24（按荷载规范采用，摘要如下表3）风压高度变化系数高度海岸（A类）郊区（B类）市区（C类）5m1.170.080.54IOm1.381.000.7120m1.631.250.9430m1.801.421.1140m1.921.561.2450m2.031.671.36人一脚手架体型系数，当建筑物墙体已砌完时，4=10。当建筑物为框架或有开洞时，A=?。挡风面积脚手架挡风系数二迎风面积，密目安全网的挡风系数近似按0.4计，因为是装修脚手架，所以建筑物墙体已砌好，4S=Lo9=。4。则，w=0.7×1.11×0.4×0.4=0.124KNm2%，=0.85 X1 AMwk°85'L4wM=0.85xl.4xai24xl.8xl.820095KNm1010w钢管截面抵抗系数5.08×103mm35、稳定性计算:不组合风荷载时:=艮（M-=154.367Vww2f=205NZmm2A0.186×4.89XIO2（安全）组合风荷载时:里+如 A W13.25×1030.096 ×IO6 -*r0.186 ×4.89 × IO2 5.08 × IO3=164.58 Nmm2 f = 205Nvm2（安全）。6、连墙杆计算连墙杆的轴向力设计值计算：计算公式：N1=Nlw+TV0（规范公式5.1.1）式中：M连墙杆轴向力设计值时连墙杆约束脚手架平面外变形所产生的轴向力，双排脚手取5。N/风荷载产生的连墙杆轴向力设计值，按下式计算：Nlw=AwAwAw每个连墙杆的覆盖面积内脚手架外侧面的迎风面积，为L8*2*1.8*3=19.44m2Nf=Niw+7Vo=1.4×O.139×19.44÷5=8.78KN2×8KN每只扣件的抗滑能力为8KN,两只扣件抗滑移。7、地基与基础计算1）地基容许承载力f=k.ff地基承载能力标准值，回填土取240KNm2k调整系数，回填土取0.42）基础底面的平均压力N上部结构传至基础顶面的轴向力设计值，为11.04KN；A基础底面面积，采用200宽，50厚通长垫木，作用长度取O.9m,则A=O.9*0.2=0.18m2.1、材料准备P=62.78KNf=0.4x240=96KN11、井口团工A0.18满足要求序号名称规格单位数量备注1484m、6mt40立杆、大小横钢管1.5m2.5mt20杆2扣件十字、转向、对擦个50000/3木脚手板4X0.20×0.05mm3100操作层4安全网1.8×6mm214000阻燃密目5t笆片1.00m×1.5m片400002、材料要求1、扣件1）扣件应采用可锻铸铁制作的扣件，其质量符合现行国家标准钢管脚手架扣件（GB15831-1995）的规定。2）新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件（GB15831-1995）规定抽样检测。3）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。4）新旧扣件均应进行防锈处理。2、钢管1）新钢管的检查应符合下列规定：a、钢管应有产品质量合格证。b、应有质量检验报告，钢管材质应符合现行国家标准直缝电焊钢管）GB/T13793的有关规定。c、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管上严禁打孔。2）钢管外径、壁厚、端面等的偏差应分别符合下列规定：3）钢管必须涂防锈漆。3、旧钢管的检查应符合下列要求1）表面锈蚀深度应符合上表3的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用。序号项目允许偏差(mm)检查工具1焊接钢管尺寸外径-0.5游标卡尺壁厚-O.52钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4钢管弯曲各种杆件钢管端部弯曲11.5m5立杆钢管弯曲3m<14m124m<16.5m20水平杆、斜杆的钢16.5m30钢板尺管弯曲2）钢管弯曲变形应
