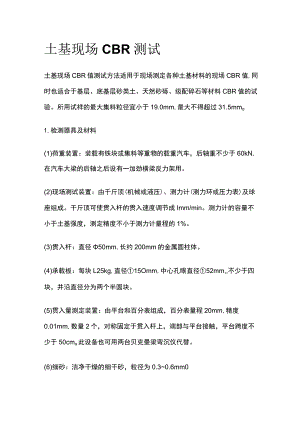

土基现场CBR测试土基现场CBR值测试方法适用于现场测定各种土基材料的现场CBR值,同时也适合于基层、底基层砂类土、天然砂砾、级配碎石等材料CBR值的试验。所用试样的最大集料粒径宜小于19.0mm,最大不得超过31.5mmo1.检测器具及材料(1)荷重装置：装载有铁块或集料等重物的载重汽车，后轴重不少于60kN,在汽车大梁的后轴之后设有一加劲横梁反力架用。(2)现场测试装置：由千斤顶(机械或液压)、测力计(测力环或压力表)及球座组成。干斤顶可使贯入杆的贯入速度调节成Imm/min。测力计的容量不小于土基强度，测定精度不小于测力计量程的1%。(3)贯入杆：直径50mm,长约200mm的金属圆柱体。(4)承载板：每块L25kg,直径15Omm,中心孔眼直径52mm,不少于四块，并沿直径分为两个半圆块。(5)贯入量测定装置：由平台和百分表组成，百分表量程20mm,精度0.01mm,数量2个，对称固定于贯入杆上，端部与平台接触，平台跨度不少于50cmo此设备也可用两台贝克曼梁弯沉仪代替。(6)细砂：洁净干燥的细干砂，粒径为0.30.6mm0（7）其他：铁铲、盘、钢直尺、毛刷、天平等。2、方法和步骤（1）准备工作：1）将试验地点直径约30cm范围的表面找平，用毛刷刷净浮土。如表面为粗粒土时，应撒布少许洁净的干砂填平，但不能覆盖全部土基，避免形成夹层。2）装置测试设备，设置贯入杆及千斤顶，千斤顶顶在汽车后轴上且调节至高度适中，贯入杆应与土基表面紧密接触。3）安装贯入量测定装置，将支架平台、百分表（或两台贝克曼梁弯沉仪）安装好。（2）测试步骤:1）在贯入杆位置安放4块1.25kg的分开成半圆的承载板（共5kg）2 ）试验贯入前，先在贯入杆上施加45kN荷载后，将测力计及贯入量百分表调零，记录初始读数。3 ）启动千斤顶，使贯入杆以Immmin速度压入土基，当相应贯入量为0.5mm、1.0mmx1.5mms2.0mm、2.5mm、3.Ommx4.0mmx5.0mm.7.5mms10.0mm及12.5mm时，分别读取测力计读数。根据情况，也可在贯入量达7.5mm时结束测试。用千斤顶连续加载，两个贯入量百分表及测力计均应早同一时刻读数，当两个百分表读数差值不超过平均值的30%时，以其平均值作为贯入量，当两个表读数差值超过平均值的30%时，应停止试验。4 )卸除荷载，移去测定装置。5)在试验点下取样，测定材料含水率。取样数量如下：最大粒径不大于4.75mm。试样数量约120g最大粒径不大于19mm,试样数量约250g最大粒径不大于31.5mm,试样数量约500g6)在紧靠试验点旁边的适当位置，用灌砂法或环刀法等测定土基的密度。3、计算(11各贯入试验得到的各等级荷载数除以贯入断面面积(19.625cm2),得各级压强(MPa),绘制荷载压强-贯入量曲线。当图中曲线有，明显的下凹时，应在曲线的拐弯处切线延长做贯入量修正，以与坐标轴相交的点O'做原点，得到修正后的压强-贯入量曲线。(2)从压强-贯入量曲线上读取贯入量2.5mm及5.0mm时的荷载压强pl,按公式计算现场CBR值。CBR一般以贯入量2.5mm时的测试值为准，当贯入量5.0mm时的CBR大于2.5mm时的CBR时，应重新试验。如重新试验仍然如此时，则以贯入量5.0mm时的CBR为准。CBR=(plp)×100%式中Pl荷载压强(MPa)p标准压强，当贯入量为2.5mm时为7MPa,当贯入量为5.0mm时为10.5MPao4、报告试验报告应包含的内容有：(1)土基含水率(%)(2)测点的干密度(g/c2)(3)现场CBR值及相应的贯入量。
