车位引导系统中心控制器说明.docx

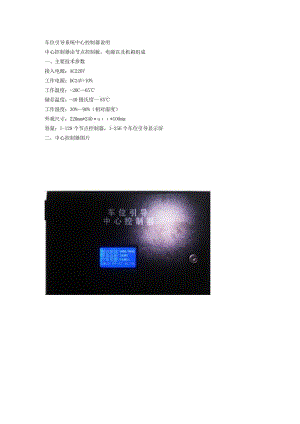

车位引导系统中心控制器说明中心控制器由节点控制板，电源以及机箱组成一、主要技术参数接入电源：AC220V工作电源：DC24V+10%工作温度：-20C65储存温度：-40摄氏度一85工作湿度：30%90%（相对湿度）外观尺寸：220mm*240u*1OOmm容量：1-128个节点控制器，1-256个车位引导显示屏二，中心控制器图片三、控制接口中心控制器的接线方法:485通讯总线串口连接电源485485B232串口220V220VRS-232(DB9RS-232CANHCANL232串口（节点控器）CANH四、中心控制器测试方法：将电脑连接在中心控制器的232接口上，以16进制打开串口软件，即可看到节点控制器发到中心控制器的数据。测试显示屏，通过485连接到显示屏，波特率：2400,其余不变注：所有通讯数据格式全为16进制。五、功能及作用简介：用于通过处理节点控制器接收的数据，发送给显示屏数据，发送给上位机数据，是整个停车场的核心设备。六、维修政策1、设备非人为因素或自然灾害造成设备故障，保修期为1年；2、设备正常维修：返回厂家进行维修，维修期视故障程度而定；3、超过保修期，进行收费维修；4、24小时技术支持电话：更多详情请登录我们的官网。您也可以在微信公众平台中搜索“陕西速泊电子有限公司”添加我们。您的关注是我们最大的荣幸。
