构造柱圈梁过梁施工方法.docx

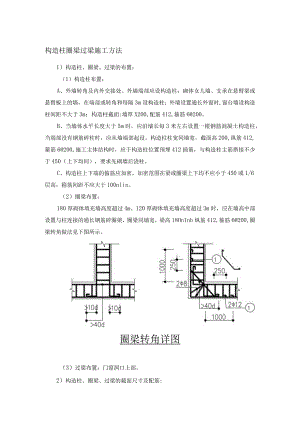

构造柱圈梁过梁施工方法1）构造柱、圈梁、过梁的布置：（1）构造柱布置：A、外墙转角及内外交接处、外墙端部应设构造柱；砌体女儿墙、支承在悬臂梁或悬臂板上的墙，在端部或转角和每隔3m设构造柱；外墙设置通长外窗时,窗台墙设构造柱间距不大于3m；构造柱截面:墙厚X200,配筋412,箍筋6200。B、当墙体水平长度大于5m时，应沿墙长每3米左右设置一根钢筋混凝土构造柱，当端部没有钢筋碎柱时，应从墙端部起设。构造柱柱宽同墙宽，截面高200,纵筋412,箍筋6200,施工主体结构时，应于构造柱位置预埋412插筋，与构造柱主筋搭接不少于450（上下均同），要求先砌墙后浇柱。C、构造柱上下端的箍筋应加密，加密范围在梁或圈梁上下均不应小于450或1/6层高，箍筋间距不应大于100nlin。（2）圈梁布置：180厚砌体填充墙高度超过4m、120厚砌体填充墙高度超过3m时，应在墙高中部设置与柱连接的通长钢筋碎圈梁，圈梁同墙宽，梁高18OnInb纵筋412,箍筋6200,圈梁转角做法见下图所示。圈梁转角详图（3）过梁布置：门窗洞口上部。2）构造柱、圈梁、过梁的截面尺寸及配筋:（1）构造柱截面尺寸及配筋：A、构造柱截面尺寸：墙交接处或墙端部：墙厚X墙厚；墙中部位置：墙厚×200mmOB、构造柱配筋：纵筋412、箍筋66200锚入梁（板）内15d。（2）圈梁截面尺寸及配筋：A、圈梁截面尺寸：墙厚X180mm。B、圈梁配筋：纵筋4612、箍筋66200。圈梁兼过梁时，过梁处断面尚需满足过梁要求，配筋应增加过梁所需纵向钢筋面积。（3）过梁截面尺寸及配筋：本工程洞口过梁根据施工图纸要求选用，当洞口紧贴柱或钢筋混凝土墙时过梁改为现浇。过梁截面尺寸：过梁长度：洞口宽度+50Onlnb即过梁支座长度不小于250mm；过梁尺寸及配筋见下图所示210212252,墙厚B,墙厚,墙厚廿过梁净跨L1200过梁净跨1200<L1800过梁净跨1800<L3000过梁此外，本工程裙楼部位外围有较多超长洞口，此部分洞口过梁尺寸根据工程联系单169号设计单位回复意见，裙楼部位跨度8m的过梁尺寸200*500；配筋：面筋218；底筋225；箍筋8©200o跨度3.5m、4.5m的过梁尺寸200*350；配筋：面筋216；底筋220；箍筋8200o5）构造柱、圈梁、过梁施工要点：（1）钢筋工程：钢筋采用HPB300、HRB335级钢筋，钢筋绑扎前必须做除锈、调直处理。HPB300级钢筋末端应作180°弯钩。受力钢筋接长采用绑扎搭接接头，其搭接长度HPB300级钢筋为1.4X36d、HRB335级钢筋为1.4X44d,同一截面钢筋接头百分率为50乐在绑扎接头区段内的箍筋间距不应大于200mm。钢筋保护层厚度一般为20r三,并不得小于15mm。钢筋保护层采用在主筋外侧卡上塑料卡保证。(2)模板工程：构造柱、抱框立柱、圈梁、过梁模板采用18mm厚双面覆膜多层板，主龙骨采用50×100mm木方，构造柱、抱框立柱采用双钢管加固，钢管间距400-50Onln1,在墙体隔断一面采用4)14对拉螺栓穿过墙体灰缝拉结固定。圈梁、过梁模板上口采用定型倒U口支架加固。模板必须与所在墙的两侧严密贴紧，模板与墙体接缝处采用海绵条贴紧，支撑牢固，防止模板缝漏浆。在逐层安装模板之前，必须根据构造柱、抱框立柱轴线校正竖向钢筋位置和垂直度。箍筋间距应准确，并分别与构造柱、抱框立柱的竖筋和圈梁的纵筋相垂直，绑扎牢靠。支模时还应注意在构造柱的底部(圈梁面上)应留出2皮砖高的孔洞，以便清理模板内的杂物，清除后封闭。（3）混凝土工程：混凝土浇筑前，必须将马牙槎部位和模板浇水湿润，并将模板内的砂浆（混凝土）残块、砖渣等杂物清理干净。混凝土坍落度一般以5070mm为宜，以保证浇筑密实，亦可根据施工条件，气温高低，在保证浇捣密实情况下加以调整。构造柱的混凝土浇筑可以分段进行，每段高度不宜大于2m。在施工条件较好，并能确保浇捣密实时，也可每一楼层一次浇筑。浇捣混凝土时，宜用插入式振动器，分层捣实。振捣棒随振随拔，每次振捣层的厚度不得超过振捣棒有效长度的L25倍，一般为20Omln左右。振捣棒应避免直接触碰钢筋和砖墙，严禁通过砌块墙体传振，以免砌块墙体鼓肚和灰缝开裂。新老混凝土接槎处，须先用水冲洗、湿润，再铺1020mm厚的水泥砂浆（用原混凝土配合比去掉石子），方可继续浇筑混凝土。
