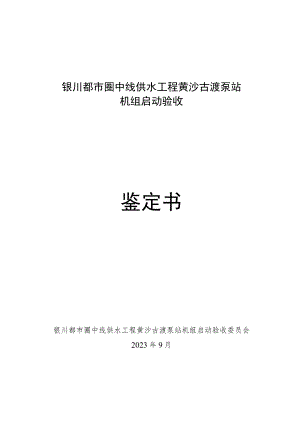

银川都市圈中线供水工程黄沙古渡泵站机组启动验收鉴定书银川都市圈中线供水工程黄沙古渡泵站机组启动验收委员会2023年9月验收主持单位：宁夏回族自治区水利厅法人验收监督管理机关：宁夏回族自治区水利厅项目法人：宁夏回族自治区水利工程建设中心勘察设计单位：宁夏水利水电勘测设计研究院有限公司监理单位：湖南水利水电工程监理有限公司（原湖南水利水电工程监理承包总公司）施工单位：中铁一局集团有限公司主要设备制造商单位:安德里茨（中国）有限公司上海电气集团上海电机厂有限公司质量监督机构：水利厅安全生产与监督处代运行管理单位：宁夏回族自治区水利工程建设中心验收日期：2023年9月5日-9月6日验收地点：银川市-XX.fl=B刖三2023年9月5日至6日，自治区水利厅在银川市主持召开验收会议，对银川都市圈中线供水工程黄沙古渡泵站工程进行了机组启动验收。验收委员会由自治区水利厅工程建设与运行管理处、规划计划处、安全监督处、农村水利处、自治区水利工程定额和质量安全中心、平罗县水务局、代运行管理等单位的代表和特邀专家组成。项目法人、设计、监理、施工等单位的代表参加了验收会议。验收委员会听取了工程建设、设计、监理、施工、质量监督等单位的汇报，查看了工程现场，查阅了工程建设有关资料，依据水利水电建设工程验收规程(SL223-2008)的规定，讨论并通过了银川都市圈中线供水工程黄沙古渡泵站机组启动验收鉴定书。一、工程概况（一）工程主要建设内容工程新建黄河取水泵站（黄沙古渡泵站）1座，工程近期设计流量56rVs,远期设计流量为8.45r113s,总扬程52.54m,净扬程39.73m。控制灌溉面积35.9万亩，安装机组4台套。单机功率2500KW,总装机容量100OOKW,安装BCCP压力管道13.96Km,新建出水转换池1座，新建35KVA变电站一座，安装35KVA12500KVA变压器2台，35KV供电线路12.69Km0黄沙古渡泵站工程等别属In等中型工程、2级建筑物，泵站装机容量为4x2500kw,其主要辅助设备是进出水电动蝶阀、出水液控蝶阀、技术供水。（二）机组主要技术指标水泵技术参数型号：ASP1000-1280A数量：4台设计流量：3.083n?/s扬程：52.54m吸水口径：1800mm出水口径：1600mm额定转速：490r/min效率:90.2%轴功率：1762kW配套电动机功率：2500kW汽蚀余量4.3m水泵重量1800Okg厂家：安德里茨（中国）有限公司电动机技术参数型号：YSBPKS800-12.YXKS800-12,各2台额定功率：2500kV额定电压：100OOV额定电流：188A功率因数：0.8额定频率：50HZ额定转速：496rmin相数：3厂家：上海电气集团上海电机厂有限公司变压器技术参数型号:S13-RL-35/12500,2台额定容量：1250OkVA额定电压：35±2×2.5%10.5KV联接组别号：YNdll生产厂家:卧龙电气银川变压器有限公司供电线路技术参数35KV供电线路供电距离：7.495Km（架空）+5.195Km（电缆）=12.69km施工单位:中铁一局集团有限公司高压变频器技术参数额定输入电压：IOkV（-10%+10%）系统输出电压：。IOkV额定输入频率：50Hz±10%输出频率：060HZ移相变压器容量：2800KVA变压器调压范围：10KV±2x2.5%功率因数：0.96技术方案：8级三电平功率单元串联电压源型，交-直-交、高-高方式速度控制算法：无速度传感器矢量控制算法冷却方式：强迫风冷厂家：西门子（上海）电气传动设备有限公司（三）机组及辅助设备设计、制造和安装情况2020年7月初开始初步设计阶段的勘测设计工作，2020年8月28日，自治区水利厅批复自治区水利厅关于银川都市圈中线供水工程初步设计报告的批复（宁水审发（2020）84号）。施工图设计阶段严格按照初步设计审批意见进行设计，对初步设计阶段部分未考虑完善的细部结构进行优化设计。安装进出水电动蝶阀8台套；出水液控蝶阀4台套；技术供水泵1套（3台）；排污泵4台套；超声流量计5套；主厂房起重机1台套；闸室起重机1台套；拦污栅6套；叠梁6套；进水闸6套；清污机4台套；35KV供电线路12.69km；IOKV冬用线路2.25km。机组及辅助设备于2021年9月2021年10月完成设备交货任务。机电设备及辅助设备安装于2021年10月2021年11月完成。（四）与机组启动有关工程形象面貌泵站进水闸及进水前池、主副厂房主体、主副厂房装饰、泵站厂区道路设施、消防、压力管线及出水转换池已经建设完成，机组安装调试正常，机组安装调试正常，1#4#机组空载2小时运行均按规范顺利完成，1#、2#、4#机组单机负荷试验、联机负荷试验、机组试运行及无故障停机3次均按规范顺利完成，机组具备启动运行条件。进厂公路及厂区附属工程基本完成。二、验收范围和内容本次机组启动验收范围主要包括：黄沙古渡泵站及压力管道、出水转换池、变电站及供电线路工程。本次主要验收内容为：泵站主、副厂房，进水闸及前池，压力管道及附属建筑物；主机组及附属设备；变配电设备；继电保护装置等。三、工程质量评定（一）工程质量检测项目法人委托宁夏中锦元工程管理有限公司对黄沙古渡泵站工程进行全过程质量检测，监理单位委托宁夏沐川检测有限公司进行抽检，施工单位委托银川市正禹水利水电工程质量检测有限公司对工程施工质量进行了质量检测。检测单位依据合同、设计文件及相关规范对本次验收范围内工程原材料、中间产品以及工程实体进行了全过程检测，并出具了质量检测报告，检测结论均合格。具体检测内容如下：1 .施工单位自检情况水泥95组，粉煤灰62组，外加剂59组，钢筋356组，钢筋机械连接138组，钢筋焊接连接62组，砂子79组，碎石119组，混凝土强度试块1507组，混凝土抗冻试块33组，混凝土抗渗试块33组，砂浆试块216组，拌合用水5组，砌块7组，防水卷材5组，保温板7组，防水材料3组，聚硫建筑密封膏3组,防腐材料7组，止水带6组，电缆检测6组，门窗2组，碳素结构钢5组，预应力钢绞线1组，锚具1组，合成树脂乳胶漆1组,聚合物砂浆3组，石膏粉1组，滑石粉1组，水溶性聚乙烯醇建筑胶粘剂1组，内墙腻子1组，岩棉1组，天然花岗石建筑板材1组，干挂石材幕墙用环氧胶粘剂1组，硅酮胶1组，PE管材2组，橡胶圈2组，土工布1组，土工膜1组，格宾网2组，复合地基承载力2组，桩基检测（超声）100根，桩基检测（小应变）11根，桩基检测（静载）2根，现场检测（土方压实）34902,焊缝检测（超声）373道，焊缝检测（磁粉）128道，焊缝检测（射线）10道，击实28组。2 .监理单位抽检情况。钢筋68组，钢筋机械连接8组，水泥4组，粗骨料5组，止水带3组，环氧煤沥青1组，细骨料1组，外加剂7组，加气块1组，现场检测（土方压实）187组，织造布复合土工膜2组，土工布1组，格宾网1组，钢绞线1组，岩石1组，燃气用埋地聚乙烯（PE）管材2组，热轧钢带1组，钢管探伤9组，击实39组，粉煤灰1组，实心砖3组，保温板1组，抗渗1组,抗冻1组，混凝土抗压49组，砂浆抗压5组。3 .项目法人检测。原材料抽检：水泥26组、石子49组、砂子28组、粉煤灰20组、钢筋27组、施工用水10组、块石1组、砖4组、紫铜片止水4组、651型橡胶止水带1组、灌溉管网用管材4组、外加剂15组、格宾1组、苯板1组、保温板1组、双组份聚氨酯密封膏1组、供电线路1组、防水卷材2组、复合土工膜1组、土工布1组、环氧煤沥青2组，经检验检测，所检参数均符合规范及设计要求；中间产品抽检：砂浆抗压试块12组，混凝土抗压试块72组,经检验检测28天龄期抗压强度均满足设计要求。混凝土抗冻试块45组；经检测，冻融200次后，抗冻性能满足设计要求。混凝土抗渗试块43组，28天龄期抗渗等级满足设计要求。实体检测抽检情况：焊缝超声波无损探伤检测32组、桩身完整性17根、钢结构防腐涂料涂层厚度4组、热轧钢带1组、防水涂料1组、镀锌钢管1组、钢结构防腐涂料涂层厚度4组、管材厚度4组、混凝土强度钻芯1组、土工格栅1组、土壤击实报告1组，检测结果符合规范及设计要求，土方回填压实度检测411组，经检测符合设计压实度。检测结果全部合格。(二)工程质量评定依据水利水电建设工程验收规程(SL223-2008),项目法人组织设计、施工、监理等单位代表，完成涉及本次机组启动验收的7个单位工程的49个分部工程的质量评定验收。经施工单位自评、监理单位复核，项目法人认定，7个单位工程的49个分部工程质量等级全部合格，其中12个分部工程达到优良等级。各分部工程验收后由项目法人将验收结论和相关资料报质量监督机构进行了核备。（三）工程质量监督该工程的质量监督机构为水利厅安全生产与监督处，具体由自治区水利工程定额和质量安全中心负责，监督方式主要采取现场巡查和抽查的工作方式进行。项目法人按照相关规定申请了工程质量监督，质量监督机构出具了宁夏水利工程质量监督书，设置了质量监督项目组，选派专职质量监督人员负责。工程建设初期，制订了工程质量监督计划，明确了监督人员、监督方式、期限、监督内容和权限，针对工程建设实际情况，确定了质量监督的关键节点和重点部位。审核和确认了工程项目划分，并书面通知项目法人。工程建设过程中，复核了各参建单位资质，检查了各参建单位质量管理体系的建立和运行情况，抽查了工程实体质量、相关质量检验和评定资料。列席主要分部工程验收工作，对重要隐蔽（关键部位）单元工程、分部工程、工程外观质量结论进行了核备。四、验收前已完成的工作1.2021年11月18日，35KV供电工程通过供电部门验收并一次送电成功。2.2021年11月2021日，分别完成了1#、2#、3#、4#电动机空载试运行，均满足2小时空载试运行的规范要求。3.2021年11月22日，项目法人组织相关单位编制了银川都市圈中线供水工程黄沙古渡泵站机组启动试运行方案，并印发实施。因泵站灌区无法配水，机组无法按照验收规程试运行时间运行，2021年11月24日至2023年9月6日14:00,分别完成了1#机组带额定负荷间断运行99小时11分钟、2#机组带额定负荷连续运行24小时，3#机组带额定负荷连续运行3小时20分钟、4#机组带额定负荷间断运行69小时37分钟，泵站机组运行正常,满足带负荷运行规范要求。2023年9月4日，项目法人组织相关单位编制了银川都市圈中线供水工程阶段验收工程调度运行方案。五、技术预验收情况2023年9月5日至6日，水利厅组织相关部门及专家组成技术预验收专家组，对银川都市圈中线供水工程黄沙古渡泵站工程进行了机组启动阶段技术预验收。专家组一致同意黄沙古渡泵站工程通过机组启动技术预验收。六、存在的主要问题及处理意见无。七、建议1.参建单位应进一步完善运行方案，制定应急预案并配备应急设施，建立健全操作规程和运行管理制度。2 .建议尽快明确运行管理机构和人员，落实管理责任和运行管护费用，加强操作培训，做好泵站、管道各种监测数据的收集、整理和分析，保障工程安全运行。3 .进一步优化信息化系统功能，直观反映运行过程，满足运行管理需要。4 .建议泵站变频室增加测温降温设施。八、结论银川都市圈中线供水工程黄沙古渡泵站已按批准的设计内容基本建设完成，工程质量满足设计和规范要求，消防设施已按设计完成，变配电设备安装调试已完成并通过电力部门验收，机
