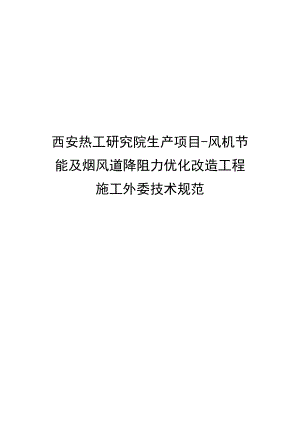

西安热工研究院生产项目-风机节能及烟风道降阻力优化改造工程施工外委技术规范.docx

西安热工研究院生产项目-风机节能及烟风道降阻力优化改造工程施工外委技术规范1总体要求1.1 本技术规范仅适用于本工程项目。1.2 本技术规范提出的是最低技术要求，并未对一切细节作出规定，也并未规定所有的技术要求和适用的标准，投标方应保证按照本技术协议和相关规范的要求进行项目实施。对国家、地方及行业有关设计、质量、安全、工业卫生、劳动保护、文明施工、环保、消防等强制性标准，必须满足其要求。1.3 本技术使用的标准，如遇与投标方所执行的标准不一致时，按较高的标准执行。在合同生效后，招标方有权提出因规范标准发生变化而产生的一些补充修改要求，投标方应遵守这个要求。1. 4投标方可在商务合同中引用本技术规范的相关标准或要求,但不得原封不动地复印或拷贝本技术协议作为其商务合同的主要内容，否则其商务合同将视为无效。1.5 投标方应按照技术规范要求、项目实际需要等提供工程施工及服务。本项目涉及到工程范围外的设备、建构筑物等临时拆除或造成破损，由投标方负责恢复至原有状态。1.6 本项目涉及到的知识产权费用均已包含在报价中，因知识产权产生的纠纷由投标方自行承担或解决，招标方不承担相应责任。1.7 除技术规范另有规定外,列入本技术规范的所有工作内容均应包含在本项目报价中。1.8 本技术规范中如若出现资质、业绩等方面的要求，如与商务部分不一致，以商务部分为准。2项目概况国能徐州发电有限公司2X1000MTV机组是由上海锅炉有限公司引进AISlom-Power公司技术生产的超超临界参数变压运行螺旋管圈SG309927.46-M545型直流炉。锅炉采用一次再热、单炉膛单切圆燃烧、平衡通风、露天布置、固态排渣、全钢构架塔式布置。锅炉最低直流负荷为30%BMCR,本体系统配30%BMCR容量的启动循环泵。锅炉不投油最低稳燃负荷30%BMCRo锅炉设计煤种神华烟煤。锅炉主要性能参数和燃料特性如下表。表1锅炉主要参数名称单位BMCRBRL过热蒸汽流量t/h30992952过热器出口蒸汽压力MPa(g)27.4627.34过热器出口蒸汽温度605605再热蒸汽流量t/h25872471再热器进口蒸汽压力MPa(g)6.085.80再热器出口蒸汽压力MPa(g)5.875.61再热器进口蒸汽温度374366再热器出口蒸汽温度603603省煤器进口给水温度299295表2燃料特性表名称符号单位设计煤种校核煤种1校核煤种2件）胀节更换所需的脚手架搭设等所有工作。3.2烟道清灰空预器出口至除尘器入口段烟道存在积灰，需要进行清理后进行导流板安装清除烟道内积灰并按照要求运送到指定位置；四安全文明措施费台1包含现场远程摄像监控系统注1：以上土建工程包含支护、降水、脚手架、垃圾清运等措施,t费用已包含在N反标总价中。注2：以上报价包含开工、竣工手续、工作票办理、施工人员保险等相关管理费用。注3：所有因施工破坏的保温、外护板或其他设备均由投标方负责更换修复。注4：以上土建工程=为初步预估信，投标方应进行核算，按照核算结果进行报价，合同签订后相关改造施工部分不再进行增补。注5：以上报价包含电厂要求微纳的水电气费。2、技术要求2.1 脚手架的搭设要求2.1.1、 需要在送风机、一次风机和引风机进出口静压测点处搭设简易脚手架，一是方便测点安装，二是试验过程中保证试验人员可安全方便地接触到测点进行数据测量。2.1.2、 需要在送风机、一次风机和引风机进口流量测点处搭设牢固脚手架，宽度为1.8米以上，长度需能覆盖整个烟道。工作人员站到脚手架上，流量测点高度大概位于人体腰部位置左右。2.1.3、 风机试验需等检修完成机组启机以后进行，测点安装完成后，现场脚手架需一直保留或者试验期间重新搭设。2.2 测点加工要求Xft7tf3S>.2.3、烟 道导流板 的加工制*&旬月的外方加工盟或流量测点和静压测点的加装需要满足两台送风机、两台一次风机和两台引风机试验测试需要。流量测点和静压测点加工示意图如下图所示。t<tI.4.icitl2MlltlQn5)>XA.fl:Stflffilfit<.a）原始烟道b）优化方案除尘器出口至引风机入口段烟道优化方案示意图MBa）原始烟道b）优化方案引风机出口至脱硫塔入口段烟道优化方案示意图4、2台送风机、2台一次风机和2台引风机流量测点和静压测点的加工制作、安装。现场安装示意如下图所示。4.1 送风机4.2 一次风机流量测点和静压测点与送风机安装要求相同。需注意：若进口流量测点安装在电机侧,则需高出电机顶端1.2-L5米。4.3 引风机5、空预器出口至脱硫塔入口段烟道非金属膨胀节修复，消除膨胀节破损、漏风、变形、磨损腐蚀缺陷。非金属蒙皮要求见下表。非金属蒙皮第一层：304不锈钢丝网（24目丝径0.6mm）第二层：钢丝加强双面叙橡胶涂敷玻璃纤维布（2un）第三层：加密陶瓷纤维布（4un）第四层：聚四氟乙烯布（2mm）第五层：硅酸铝陶瓷纤维毯（40mm）第六层：聚四氟乙烯薄膜（0.2mm）第七层：耐磨陶瓷纤维布（2mm）第八层：钢丝加强双面氟橡胶涂敷玻璃纤维布（2un）第九层：304不锈钢丝网（24目丝径0.6mm）6、其它施工安装内容：1）施工区域防护网，防坠网，区域隔离彩钢瓦，安全标示、五图一牌等。2）所有与本工程施工相关设备、材料的卸车、倒运、保管。3）工程改造区域楼梯、平台等附件移位、安装、加固。4）其他由于本项目施工需要拆除、移位、恢复的原有管道、地面等。5）与改造相关的投运调试、性能测试等项目的配合由投标方负责。6）除锈、油漆涂刷等防腐施工。7）本工程所拆除的可利用设备运至电厂指定位置，其它拆除的设备及垃圾运至电厂指定的地点并进行无害化处理。8）其它属于本次改造范围内的工作。7工程量清单工程量清单详见项目报价单。8招、投标双方负责范围8. 1招标方负责范围：（1）负责提供施工所需技术资料。（2）指导、监督投标方进行施工。（3）负责同投标方协调解决施工过程中出现的疑难问题。（4）负责验收。（5）负责审核投标方提出的施工组织设计、技术方案。8. 2投标方负责范围：（1）按照施工图纸进行施工，负责解决施工过程中出现疑难问题，向招标方提出处理意见并经招标方认可。（2）负责现场到货所有设备及材料的卸车、清点、领用、保管、现场转运以及需要返修设备的装卸。（3）负责现场设备可消除的缺陷消缺。（4）负责改造设备调试，配合系统投运。（5）负责施工过程中需要的所有施工需要的工器具、劳保器具和施工辅料（包括石棉绳、石棉带、石棉垫、金属银丝盘根/盘根带、各种密封用的垫片、羊毛毡、松动剂、玻璃胶、生胶带、厚白漆、黄油、植筋胶、绝缘胶带、管箍、管卡、膨胀螺栓、各种规格螺栓、垫片等，还包括保温施工用铁丝、钢丝网、垫片、钾钉等辅助材料）。（6）负责提供招标方供货范围外的辅助材料，主要包括油漆、焊条、氧气、乙烘、氮气等。提供施工所需的安装工具、起重、电焊工具（火焊、氨弧焊）。（7）负责施工现场每天的垃圾清理等文明卫生工作，运到业.主指定位置。（8）负责施工过程中的施工相关资料以及竣工资料的提交。（9）投标方有权因工程的需要使用现场可供的电、水、汽和其他服务。投标方应自担风险和费用，提供使用这些服务及计量所需要的任何经检定的仪器。（10）负责按照招标方要求，制作并安装“五图一牌”及其他文明施工所需等。（11）施工方负责材料送检（业主如有要求）及费用，例如保温棉、钢材等。（12）配合招标方完成资料填报、资料验收及最终工程验收事宜。4规范和标准4.1 所有土建施工、供货的材料和设备的安装应符合相关的中国标准、规定、规范及法律，以及供货商所在国的标准、投标方应提交装置安装中采用的所有标准、规定及相关标准。4.2 可采用以下标准，同时必须提供相应的标准和规范，所采用的标准不得低于相对应的中国标准和规范：德国：VDE、VDKAD、TRD、DIN、VGB（导贝I）、VDMA美国：ANSKASME、ASTMIEEE、NEMA、CMAAAWSoNEC、NESCAISC、ICEA>EPRKEPA、AWWA英国：BS、BSI日本：JIS中国：GB、DL4.3 机械设备安装的一般要求根据本工程改造范围，在本工程改造范围内的机械设备安装满足本条款要求。4.3.1 设备器材的验收及保管（1）设备到达现场后，应按有关规定和制造商对设备的存放要求，做好保管工作，防止设备遭受损伤、腐蚀、变形、变质和丢失。（2）主要设备现场开箱前，投标方应通知招标方到场与投标方共同进行开箱检查与验收,但此项检查和验收并不减轻投标方应负的全部责任。4.3.2 对设备土建基础工程的配合要求设备开始安装时，交付安装的建筑工程及现场应具备下列条件：（1）二次浇灌的混凝土达到设计强度，并验收合格；（2）设备基础浇灌完毕，模板拆除，混凝土达到设计强度的70%以上，并验收合格；（3） 土建施工的模板、脚手架、剩余材料、杂物和垃圾等已清除干净；（4）场地平整坚实，不积水。场地应能承受所放置设备的重量和安装用设备的重量，有足够的存放面积并有周转余地：（5）施工地点周围温度一般应保持+5C以上：（6）具有通往设备存放场、组合场和安装场地的运输道路；（7）有足够的水、电、压缩空气；（8）安装场地和生产运行机组之间应有适当的隔离设施；4.3.3 对基础工程施工的要求（1）基础混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面和露筋等现象：（2）设计要求抹面和粉饰的部分，抹面应平整、光滑、牢固，无掉粉现象；（3）地脚螺栓孔内必须清理干净，螺栓孔中心线对基准线偏差不大于5毫米，孔应畅通，并无横穿的钢筋和遗留的杂物。（4）预埋地脚螺栓及铁件的材质、型号、纵横中心线和标高，都应符合图纸要求。预埋螺栓的中心偏差应不大于2亳米，标高偏差应不大于3亳米，临时预埋件的位置也应符合要求。4.3.4 设备系统的严密性试验（I）各类管道系统安装完毕后，应进行严密性水压试验，以检查各连接部位（焊缝、法兰或丝扣接口等）的严密性。（2）承压设备容器应按设计或制造商规定的压力进行严密性试验，试验压力不得低于中国国家标准的要求。（3）对开口容器作灌水试验或对焊缝进行渗油试验，应严密不漏。4.3.5 采用的施工及验收标准（I）机械设备安装施工应遵循（或符合）下列施工及验收规范，但不限于此： DL503194电力建设施工及验收技术规范（管道篇） DL5007-92电力建设施工及验收技术规范（火力发电厂焊接篇） TJ231机械设备安装工程施工及验收规范 GB5020595钢结构工程施工及验收规范 SDJ68-85火力发电厂热力设备和管道保温材料技术条件及检验方法 JGJ82-91钢结构高强度螺栓连接的设计、施工及验收规程（2）如采用的标准及规范不能满足设备安装及施工的要求，则采用投标方推荐的有关规定、标准，并经招标方确认。4.4 土建施工、安装的
