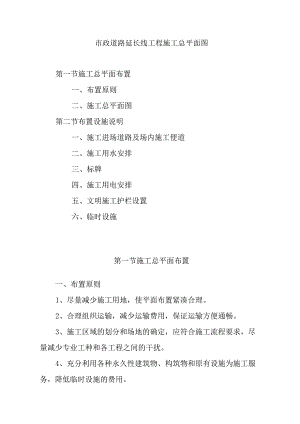

市政道路延长线工程施工总平面图第一节施工总平面布置一、布置原则二、施工总平面图第二节布置设施说明一、施工进场道路及场内施工便道二、施工用水安排三、标牌四、施工用电安排五、文明施工护栏设置六、临时设施第一节施工总平面布置一、布置原则1、尽量减少施工用地，使平面布置紧凑合理。2、合理组织运输，减少运输费用，保证运输方便通畅。3、施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。4、充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。5、各种生产生活设施应便于工人的生产生活。6、满足安全防火、劳动保护的要求。二、施工总平面图本项目施工总平面布置详见下页。施工总平面图三j7洗浴恻耳材料库综合管廊办公室停车场会议室既科室办公室会议室说明:办公室管理用房拟建道路工地办公室拟建管廊却道路关系图1、本图为施工现场及拟建项目部平面示意图，仪供参考。2、现场布置根据现场实际情况及建设方指定地点布置。拟建项目施工平面布置图3、项目部建设采用活动板房。4、项目起点、止点入口处分别安装“五牌一图”，确保文明施工。5、项目部内配备洗车池，保证出入车辆清洁：卫生间配备化粪池：污水排出口设置沉淀池。吉筌普黑/建筑物O材料场拟建道第二节布置设施说明一、施工进场道路及场内施工便道1、根据现场情况，可借用项目地点周边既有道路作为本工程施工主便道。2、对于施工便道不能进入的区域，做简易临时便道进入，并按照建设方的要求修建。3、场内道路根据本项目特点，结合工程本身修建，必须满足布置原则要求。二、施工用水安排1、生产、生活用水，从水源接口处接入后，铺设临时供水线路，向生产、生活区延伸，并装表计量。2、为了保证施工用水无间断，对场区供水干管采用管道环形布置，对支管道采用树技状布置。3、考虑施工中可能的干管分段供水，在干管上设若干个阀门分段控制。干管埋深不小于O.80m,阀门及水表、消火栓处设简易井。三、标牌在主出入口设工程概况牌、管理人员名单及监督电话牌、防火责任牌、文明施工牌和施工现场平面图、宣传廊等十牌、二图、二栏。四、施工用电安排1、施工时，根据建设方提供的电源搭接处，沿施工现场敷设临时三相五线架空线，设置中型配电箱，以满足现场用电需要。电箱必须使用劳动部门检验合格的产品，离地不小于L3米，并安装漏电保护器。2、若建设方没有提供电源，我公司则自备两台柴油发电机组，一台配于施工过程用，一台配于生活用。发电机的输出功率根据本项目实际用电确定。五、文明施工护栏设置从安全生产、文明施工考虑对必要围护段予以围护。护栏在道口或进出道路通道处断开。护栏上设彩钢板，基础采用30cm×30cm的混凝土圈梁。六、临时设施临时设施为工作区和生活区，生活区内设宿舍、食堂等。（一）材料堆场确保材料堆放整齐，并在每种材料旁设标志牌，指明材料品名、产地、规格及检验状态等。（二）现场办公、生产临时设施1、在现场布置彩钢房活动房一幢，设置有项目部办公室、医护室、监理办公室、会议室等。2、在拟建建筑附近区域布置钢筋、木工加工棚。（三）生活区布置1、在现场内布置生活区，四周设围墙，尽可能形成独立的生活区，以确保安全与文明施工。2、生活区内设职工宿舍、食堂、餐厅、职工活动室、浴室、厕所、宣传栏、阅报栏等。3、生活与工作区临时设施出入设值班室，由保卫人员24小时轮流值班。4、生活废水处理后经明沟排出场外。
