阀门驱动装置的特点和选择.docx

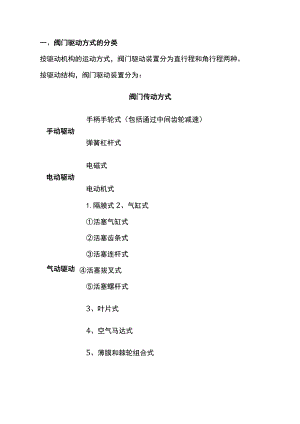

一、阀门驱动方式的分类按驱动机构的运动方式，阀门驱动装置分为直行程和角行程两种。按驱动结构，阀门驱动装置分为：阀门传动方式手柄手轮式（包括通过中间齿轮减速）手动驱动弹簧杠杆式电磁式电动驱动电动机式1.隔膜式2、气缸式活塞气缸式活塞齿条式气动驱动活塞连杆式活塞拔叉式活塞螺杆式3、叶片式4、空气马达式5、薄膜和棘轮组合式液动驱动液压缸式液压马达式联动驱动电液联动气液联动二、各类阀门驱动装置的特点特点电动装置1、可实现超小型化2、输出转矩范围广3、控制方便，能自由地采用直流、交流、短波、脉优点冲等各种信号，适于放大、记忆、逻辑判断和计算等工作1.结构复杂2、机械效率低，一般只有25%60%3、输出转速不能太低或太高缺点4、易受电源电压、频率变化的影响5、动作速度慢6、可靠性受高温、震动、潮湿环境影响大7、过热、过力矩保护拒动液动装置优点L结构简单2、输出力大3、容易获得低速或高速，能无级变速4、由于液压油的黏性而效率较高，启自润滑性能和防锈性能缺点L油温变化引起油粘度的变化2、液压元件和管道易渗漏3、配管，维修不方便4、不适于对于信号进行各种运算气动装置优点L结构简单，气源容易获得2、环境适应能力强，适应高温、震动、潮湿、粉尘、防爆等环境3、能够实现快速的动作速度4、可安装调速器，使开关速度按需要进行调整缺点L因气体有压缩性，所以速度不易均匀三、阀门驱动方式的选择阀门驱动方式的选择依据是：1.阀门的形式、规格与结构。2 .阀门的启闭力矩（管线压力、阀门的最大压差）、推力。3 .最高环境温度与流体问题。4 .使用方式与使用次数。5 .启闭速度与时间。6 .阀杆直径、螺距、旋转方向。7 .连接方式。8 .动力源参数：电动的电源电压、相数、频率；气动的气源压力；液动的液压源压力。9 .特殊考虑：低温、防腐、防爆、防水、防火、防辐射等。
