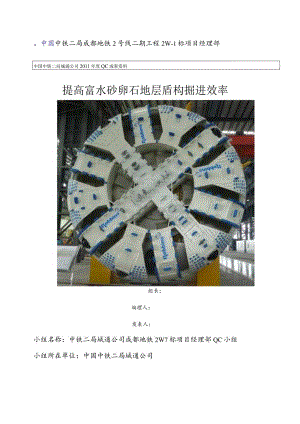

。中国中铁二局成都地铁2号线二期工程2W-1标项目经理部中国中铁二局城通公司2011年度QC成果资料提高富水砂卵石地层盾构掘进效率组长：编理人：发表人:小组名称：中铁二局城通公司成都地铁2W7标项目经理部QC小组小组所在单位：中国中铁二局城通公司一、工程概况成都地铁2号线二期工程位于成都市区，线路呈东西走向，是城市轨道交通主干线，本工程为土建1标，采用新购的2台罗宾斯盾构机施工（3#、4#罗宾斯盾构机），掘进互助站中间风井区间隧道。区间隧道纵坡坡度528%。线路最大埋深为24m,最小平面曲线半径400m。本段通过的地层主要地层为2-6-3中密卵石、2-6-4密实卵石。3#盾构机吊出XZ4#Ji构机吊出图1-1罗宾斯盾构机掘进筹划图二、小组概况中铁二局成都地铁2号线二期工程（西延伸线）土建1标QC小组成立于2011年6月5日，由12名人员组成，均有大学以上学历，由项目经理任组长，项目总工任副组长，小组成立后，根据现场实际情况，选定提高富水砂卵石地层盾构掘进效率为课题，积极开展活动，采取实际调查，分析研究解决问题，在此期间，小组成员共组织了16次活动，组员积极讨论，通过认真学习和交流，提高了小组成员的分析问题和解决问题的能力。小组成员情况见表2T：«2-1：QC小组成员筒况表小组名称中铁二局城通公司成都地铁2W-1标项目经理部QC小组成立时间2011年6月5日活动时间2011/6/5-2011/11/12小组类型攻关型注册日期2011.6活动频率5次/月出勤率98%注册编号EJCT-11-06序号姓名年龄性别学历职务组内职务QC教育时间145男本科项目经理组长48235男本科公司工程部长顾问120331男本科总工程师副组长59430男本科工程部部长组员58526男本科工程部副部长组员56625男本科技术主管组员65727男大专工区长组员48827男大专副工区长组员48925男大专机电部副部长组员481021男大专技术员组员551125男大专盾构操作手组员481225男本科盾构操作手组员48制表人：日期：2011年11月5日小组成员平均年龄28.5岁，文化程度有本科，大专两个层次。小组人均受教育时间58.4小时,测验成绩优秀。名词解释：盾构施工：为用被称做盾(ShiCld)的钢壳里面，在保持学子面稳定的同时进行安全掘进，而后面则装上被称做衬砌(Segment)的衬砌组件，利用其反作用力，以千斤顶盾掘进的一种隧道施工方法。三、选题理由图3T选题理由分析图制图人：邹坤秘日期：2011年6月18日根据目前2台罗宾斯盾构机（3#、4#）的掘进情况，我们制定了以下工期筹划表:«3-13#、4#盾构掘进工期筹划衰盾构机编号计划始发时间掘进指标计划贯通时间合同计划贯通时间计划贯通时间与合同计划时间比较38201C年6月13日6md（含换刀时间）2012年2月26日2011年12月15日滞后107天4#2011年10月6日6md（含换刀时间）2012年6月24日2012年1月15日滞后162天制表人：日期：2011年6月29日由上表可以看出，3#、4#盾构机贯通时间无法满足业主的工期要求，必须加快3#、4#盾构机的施工进度。四、现状调查我们对9月7日9月26日3#盾构机每日的掘进情况做了以下统计：«4-13#盾构机每日掘进距离统计表日期掘进距离（In）日期掘进距离（m）日期掘进距离血）2011.9.77.22011.9.144.82011.9.214.82011.9.84.82011.9.152.42011.9.227.22011.9.9122011.9.167.22011.9.237.22011.9.104.82011.9.177.22011.9.243.62011.9.1162011.9.183.62011.9.257.22011.9.128.42011.9.193.62011.9.2662011.9.1362011.9.206合计120制表人：邹坤秘日期：2011年9月28日由上表可以看出，3#、4#盾构机平均每天掘进距离：6mdo如果继续按6md的掘进指标掘进,将不能按期完成互助站中间风井的掘进任务。针对现阶段3#、4#盾构机施工进度缓慢的现象，我们找出了影响施工进度的因素并制作了下表,对现场进行全面调查。表4-2施工现状调直记录表序号盾构机掘进效率低渣土运输效率低管片拼装慢施工难度大其它1OOOO2OOO3OOOO4OOOO5OOOO6OOO7OOO8OOO9OOOO10OOO11OOOO12OOOO13OOOO14OOOOO15OOOO16OOOO17OOOO18OOOO19OOOO20OOOO备注：一一有此情况发生O无此情况发生制表人：日期：2011年9月29日对上表进行统计分析，我们找出来造成施工进度缓慢的因素，如下表所示：«4-3影响施工进度统计表序号项目频数频率/%累计/%A盾构机掘进效率低208080B渣土运输效率低1484C管片拼装慢1488E施工难度大2896F其它14100累计25100t助表人：日期：2011年9月29日图4-1影响施工进度原因分析排列图制图人：邹坤秘日期：2011年9月30日结论：通过以上排列图分析，造成施工进度缓慢的主要因素为A.盾构机掘进效率低。五、设定目标(1)根据对现状调查结果的反复论证，为了按业主要求的工期完成本工程，小组决定此次活动的目标为：将3#、4#盾构机的掘进指标由6md提高到9md.掘进指标(md)现状目标值制图人：邹坤秘图5-1目标设定日期：2011年10月2日(2)目标可行性分析:丰富的施工经验项目部在成都已经有过成都地铁1号线和成都地铁2号线的施工经跄，对成都富水砂卵石地层掘进有较为成熟的施工工艺，既有的1#、2#盾构机在富水砂卵石地层掘进已经能达到9md的掘进指标.目标可行性分析领导支持项目部及公司领导给予高度重视，全力支持小组活动理论分析；|通过分析，我们可以通过加强对现场各个细节的管理控制来达到目标现场分析在现有设备的条件下，3#、4#盾构机经过相应的改进措施能使盾构机的掘进效率得以提高。通过活动可以实现目标图5-2目标可行性分析图5-3与施工班蛆一起进行目标设定及可行性分析(3)数据分析经过QC小组对现在6md的掘进指标的讨论，对造成掘进指标低的因素进行分析，如果对盾构机存在的缺陷进行相应改进，提高盾构机的掘进速度，同时加快各个工序之间的衔接，缩短各个工序的作业时间，能将每日掘进的效率提升50%以上，即每日的掘进指标将上升至：6×(l÷50%)=9md,故目标是可行的。六、分析原因为了完成设定的目标，小组专门召开一次研讨会，针对现场情况，采用“头脑风暴法”，各抒己见，进行深入的探讨，找出了影响盾构掘进效率低的主要因素，从人、机、料、法等相关方面着手进行了分析，并一一例举在因果图上。图6H影响进度原因分析因果图七、确定要因经过小组各成员多次充分地分析和讨论后，形成了一致意见，确认了主要末端原因，对各个原因分别指定了确认人。要因确认表如下：«7-1要因确认计划表序号末端因素确认内容确认方法确认标准负责人完成日期1推进系统动力不足盾构推进系统的推力是否足够查看盾构掘进参数查看盾构推进过程中推力能否达到2300kN2011年6月22日2操作手不熟练操作手是否按相应的操作规程及技术参数进行操作查阅掘进相关资料盾构掘进的各项参数是否均控制在要求范围内推力(kN)2500.扭矩(kN.m)5000>刀盘转速(rpm)1.0,5、土仓压力(bar)0.50.72011年6月25日3拼装手不熟练每环管片的拼装时间查看现场施工记录每环管片的拼装时间不得大于40分钟2011年6月26日4渣土改良系统不稳定泡沫系统中空气及溶液的流量是否稳定现场确认泡沫中空气及溶液的流量是否跟显示的流量一致并且稳定2011年6月29日5管片供应不及时管片的供应是否影响盾构掘进现场确认满足现场施工生产的需要2011年7月2日6刀盘刀具配置不当刀盘刀具的配置是否合理邀请相关专家确认中心滚刀换为撕裂刀、贝壳刀刀头加入优质合金钢2011年7月5日7刀盘的开口率不合理刀盘的开口率是否合理邀请相关专家确认周边8个开口中的4个开口加大了3%2011年7月5日8盾构机配件供应不及时盾构机配件的供应情况现场确认满足现场施工需要2011年7月6日9渣土改良效果不好查看现场实际出喳效果,测塌落度现场确认喳土的塌落度控制在20OnIm250三范围内2011年7月12日10管片选型不当操作手对管片的选型是否恰当盾尾间隙、推进油缸的行程差相对位置的盾尾间隙之差控制在30mm之内，相对位置的油缸行程差控制在40mm之内2011年7月13日11刀盘耐磨度不够刀具能掘进的距离查看施工记录刀具在砂卵石地层中必须能掘进200m以上2011年7月15日12降水井的筹划不及时线路上降水井的布置水位情况现场确认开仓时水位降至盾构机底面埋深以下2011年7月20日13换刀点的筹划不及时距离最近的换刀点的是否一提前加固完毕现场确认提前对换刀点进行地面加固处理2011年7月22日制表人：日期：2011年7要因确认一月25日
