2022装配式成品支吊架安装验收规程.docx

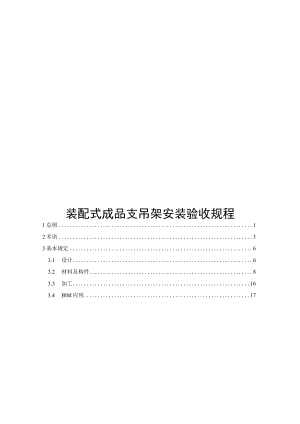

装配式成品支吊架安装验收规程1总则12术语33基本规定63.1 设计63.2 材料及构件83.3 加工163.4 BlM应用174安装194.1 一般规定194.2 安装准备204.3 安装215验收245.1 一般规定245.2 主控项目265.3 一般项目27附录A装配式承重支吊架系统横梁受弯承载力试验方法28附录B装配式承重支吊架产品入场验收记录表31附录C装配式承重支吊架节点计算书32附录D装配式承重支吊架工程检验批质量验收记录表35Contents1 GeneralProvisions12 Terms33 Basicrequirements63.1 Design63.2 Materialsandmembers83.3 Processing163.4 ApplicationofBIM174 Installation194.1 Generalrequirements194.2 Preparation204.3 Installation215 Qualityacceptanceofengineering245.1 Generalrequirements245.2 Dominantitems265.3 Ordinaryitems27AppendixATestmethodsofbeamflexuralcapacitywithprefabricatedbearingsupportandhangersystem28Appendix B Recordsofsiteinspectionforqualitywithprefabricatedbearingsupportandhanger31Appendix C NodeCalulationofprefabricatedbearingsupportandhanger32Appendix D Recordsofinspectionlotsforqualitywithprefabricatedbearingsupportandhangerengineering35Explanationofwordinginthisspecification错误!未定义书签。1.istofquotedstandards错误!未定义书签。.o.为规范装配式成品支吊架安装及验收，做到安全可靠、技术先进、绿色低碳、经济合理，确保工程质量，制定本规程。【条文说明】1.0.1为实现建筑工业化、装配化发展，提高施工安装效率和项目管理水平，常见的工业建筑、民用建筑、轨道交通、城市综合管廊等工程都应积极推进装配式支吊架的应用和发展。按照现行相关标准的规定，机电安装工程中各类吊装管线、设备以及落地式支撑安装的管道，均应采用装配式成品支吊架，并以装配式的方法进行设计、组装、安装和验收。本规范主要对装配式成品支吊架提出具体的材料、安装及验收要求。1.0.2本规程适用于工业与民用建筑工程、轨道交通及综合管廊工程中机电设备的装配式成品支吊架的安装及验收。【条文说明】1.0.2目前装配式成品支吊架已广泛应用于工业与民用建筑工程、轨道交通工程以及综合管廊工程中机电设备的支撑体系。除此之外，装配式支吊架技术还可用于各类生产工艺设备的支撑系统，但未包含在本标准的适用范围之内。1.0.3装配式成品支吊架按承受荷载分为装配式承重支吊架和抗震支吊架。抗震支吊架的安装及验收，应符合现行协会标准抗震支吊架安装及验收规程T/CECS420的规定。【条文说明】1.0.3现行国家标准建筑机电工程抗震设计规范GB50981颁布实施之前，抗震支吊架还未大规模应用于建筑机电工程中，当时的装配式成品支吊架主要是指装配式承重支吊架。随着现行国家标准建筑机电工程抗震设计规范GB50981的颁布实施，抗震支吊架作为建筑机电工程主要的抗震设施，近几年在建筑机电工程中应用越来越广泛，并逐渐成为装配式成品支吊架的一个重要分支。因此，结合支吊架行业技术发展现状，装配式成品支吊架主要包括装配式承重支吊架和抗震支吊架。现行协会标准抗震支吊架安装及验收规程T/CECS420对抗震支吊架的安装及验收已有明确规定，所以本规程不做另行规定。1.0.4装配式成品支吊架的安装及验收除应符合本规程外，尚应符合国家现行有关标准的规定。【条文说明】1.0.4装配式成品支吊架的应用涉及给排水及采暖系统、通风及空调系统、燃气系统、电气系统、自动灭火系统等多个专业，因此本规程除应符合现行国家标准建筑工程施工质量验收统一标准GB50300的规定外，还应与现行国家标准电力工程电缆设计规范GB50217、建筑给水排水及采暖工程施工质量验收规范GB50242、通风与空调工程施工质量验收规范GB50243、自动喷水灭火系统施工及验收规范GB5026L气体灭火系统施工及验收规范GB50263、城镇燃气室内工程施工与质量验收规范CJJ94相协调。2.0.1装配式成品支吊架prefabricatedsupportandhanger工厂预制的连接构件与型钢在工厂或施工现场进行组装后，并在施工现场进行就位安装，用来支承机电设备及管线的各类支架和吊架的统称。【条文说明】2.0.1在现行国家标准建筑机电工程抗震设计规范GB50981颁布实施之前，国内尚未有大规模的抗震支吊架使用，因此当时行业中的装配式成品支吊架，主要是指装配式承重支吊架，又称为“成品支架”，是指主要构件和连接构件不允许焊接，定尺切割后通过紧固件进行连接的支架和吊架。随着支吊架行业的快速发展，在称呼上“装配式支吊架”逐渐取代了“成品支架”。2.0.2装配式承重支吊架prefabricatedbearingsupportandhanger以重力作用为主要荷载，与建筑结构体牢固连接而成的装配式成品支吊架。【条文说明】2.0.2现行国家标准装配式支吊架通用技术要求GB/T38053中3.1条，对装配式支吊架的定义为工厂预制的连接件与槽钢在工地现场组装，以重力作用为主要荷载，与建筑结构体牢固连接而成的支吊架。结合其定义以及支吊架行业实际情况看，国家标准装配式支吊架通用技术要求GB/T38053所指的装配式支吊架实际为承重支吊架，即为本规程定义的装配式承重支吊架。2.0.3抗震支吊架seismicbracing以地震力为主要荷载，与建筑结构体牢固连接而成的装配式成品支吊架。【条文说明】2.0.3抗震支吊架出现之初，即为通过装配式的方法进行设计、加工制作、安装和验收，因此抗震支吊架本身就代表了装配式的含义。2.0.4综合支吊架compositesupportandhanger兼具重力荷载和地震荷载的装配式成品支吊架。【条文说明】2.0.4现行国家标准建筑机电工程抗震设计规范GB50981颁布实施之初，抗震支吊架作为一个独立的专业存在，与承重支吊架各司其职。简单来说，在对装配式成品支吊架进行力学分析的时候，装配式承重支吊架只计算承重作用，抗震支吊架只计算抗震作用。但是在实际工程中，一副装配式成品支吊架并非只承担某一种力的作用，而是重力和水平地震力共同作用的复杂受力结构。因此同一副装配式成品支吊架需要考虑在重力和水平地震力综合作用下的受力情况。同时也是因为地震的偶然性和罕遇性，单独的抗震支吊架在大部分时间内都是不需要发挥其抵御地震力的作用，这也造成了抗震支吊架行业在产品端以次充好，在施工安装环节滥竽充数、敷衍了事的弊端。综合支吊架在设计时就考虑到了正常工况下需要承担重力作用，在地震发生时需要承担抵抗水平地震力的作用，因而更加系统和科学的解决建筑机电管线的安全性和可靠性问题，从一定程度上也能解决行业内质量参差不齐、以次充好的问题。2.0.5型钢sectionsteel装配式成品支吊架的主要受力构件。型钢按截面形式可分为C形槽钢和方形型钢。【条文说明】2.0.5型钢是一种具有一定截面形状和尺寸的条形钢材。在本规程中，作为装配式成品支吊架的主要受力构件，可分为C形槽钢和方形型钢。2.0.6C形槽钢channelsectionsteel截面为开口C形、双内卷边型式的型钢。2.0.7方形型钢squaresectionsteel截面为矩形、四边带压型凹筋型式的型钢。2.0.8连接构件connectingcomponent装配式成品支吊架中各种连接构件的统称，包括生根件、连接件、定位件、管夹、紧固件和锚栓。2.0.9生根件anchoragecomponent用于装配式成品支吊架与建筑结构体牢固连接的构件，包括底座和梁夹。2.0.10连接件connectorcomponent用于装配式成品支吊架型钢间连接的构件。2.0.11定位件restraintcomponent用于装配式成品支吊架对管道和设备进行限制位移的构件。2.0.12管夹pipeconnectingcomponent用于将管道固定在装配式成品支吊架上的构件。2.0.13刚性支吊架rigidsupportandhanger立柱既能受拉也能受压或受弯，管道与支吊架之间允许相对位移且支吊架允许发生变形的装配式承重支吊架。2.0.14柔性支吊架flexiblesupportandhanger立柱只能受拉不能受压或受弯，管道与支吊架之间不允许相对位移且支吊架允许发生变形的装配式承重支吊架。2.0.15机电管线共架commonsupportandhanger经多专业统筹规划设计，将一定区域内多根、多种专业管线整合在一起，形成单层或多层、单跨或多跨的装配式成品支吊架。【条文说明】2.0.15在错综复杂的管路定位和狭小区域施工中，为了使机电管线排布更为安全合理、美观经济，空间利用紧凑有序、层次分明，同时方便后期的维护保养和因功能扩展带来的管线增加，机电管线共架技术已经在很多实际工程项目中得到广泛的应用。2.0.16预拼装pre-assembly为方便施工以及检验装配式成品支吊架构件是否满足安装质量要求而进行的拼装。2.0.17机械咬合型连接mechanicalocclusiveconnectionC形槽钢和其他构配件之间的连接，通过C形槽钢和槽钢螺母上的齿咬合传力，连接可沿C形槽钢轴向安装在任意位置。2.0.18螺栓对穿型连接penetratingboltsconnection通过螺栓穿过型钢孔和其他连接构件孔进行连接的方式。2.0.19建筑信息模型buildinginformationmodel(BIM)在建设工程及设施生命期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程和结果的总称。简称模型。3基本规定3.1 设计3.1.1 装配式成品支吊架应根据机电设备要求进行专项设计，并应符合现行协会标准装配式支吊架系统应用技术规程T/CECS731的规定。抗震支吊架的设计和计算，尚应符合现行国家标准建筑机电工程抗震设计规范GB50981的相关规定。【条文说明】3.1.2 协会标准装配式支吊架系统应用技术规程T/CECS731-2020对装配式支吊架系统及材料要求、常见型式、支吊架间距、结构设计、构件的构造要求、节点及连接设计等进行了规定。现行国家建筑标准图集装配式管道支吊架（含抗震支吊架）18R417-2和金属、非金属风管支吊架（含抗震支吊架）19K112也列举了常见的装配式成品支吊架型式，可参考选择、使用。此外，在实际工程运用中，应根据机电管线的布置情况，科学合理经济的进行装配式成品支吊架的选型设计。3.1.3 装配式成品支吊架
