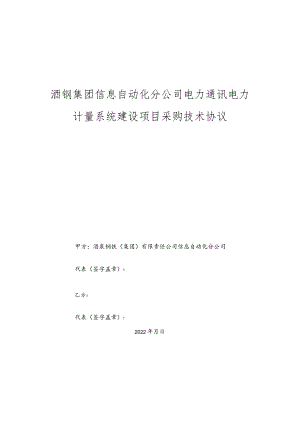

酒钢集团信息自动化分公司电力通讯电力计量系统建设项目采购技术协议.docx

酒钢集团信息自动化分公司电力通讯电力计量系统建设项目采购技术协议甲方：酒泉钢铁（集团）有限责任公司信息自动化分公司代表（签字盖章）：乙方：代表（签字盖章）:2022年月日目录1.技术总体要求12项目范围及目标22.1 项目篦围22.2 项目目标22.3 3建设内容22. 3.1原矿IoKV开关站也力通讯系统的建设23. 3.2电力计量数据上传24. 3.2电力调度自动化数据上传33实施原则要求34硬件设备清单及参数37培训要求68现场服务要求69服务期限610其他要求71. 技术总体要求本技术协议为附生效条件的合同，以主合同的生效为前提条件。本技术协议要求作为甲方设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。1.1 本技术协议要求所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。1.2 乙方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。1.3 乙方没有以书面形式对本协议的条文提出异议，则意味着乙方提供的设备完全符合本协议书的要求。1.4 乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发问的标准和技术规范。1.5 乙方对所提供的硬件、软件、技术服务、工程服务、系统集成、包装运输、开箱检验、安装、现场测试及现场验收、系统投运等各个环节负有完全责任。1.6 本技术要求的规定为最低要求，乙方所提供产品类型应严格按照技术要求执行，所提供的产品的规格以及技术指标不应低于所规定的要求，乙方充分理解甲方项目需求，所供产品应完全满足甲方的使用需求。对技术协议中未提及的但又是必须的系统配置和有关附件，乙方有责任向甲方提出建议，并提供完善的系统配置方案。1.7 乙方应根据系统应用要求，给出详细、准确的硬件和软件配置清单，并对所提配置方案的可行性和完整性负责，并编写验收测试报告样本，至少包括技术要求提到的各项功能的验收测试方式。1.8 乙方在投标技术文件中所提供的系统配置，无论是硬件、软件，都必须是完整的、无缺项的，必须能够满足甲方对本项目实施的相关配套功能的需求，无论何时发现缺项、漏项，乙方都必须无偿补足，对项目实施过程的不合理处提出建设性意见。1.9 乙方在合同供货及后续安装使用中，发生侵犯专利的行为时其侵权责任与甲方无关。1.10 本项目需要采购的设备技术要求参见“设备采购清单”章节。1.11 本次建设的工期要求：2022年9月20日前完成硬件设备到货；1.12 卖方物资必须是全新、正品行货。在质量保证期内，卖方有义务对其所供设备（物资）存在的质量问题无偿进行处理、更换或退货。1.13 甲方对技术文件的确认并不能免除乙方的责任。2项目范围及目标2. 1项目范围本项目包括原矿10KV开关站电力通讯系统的建设，电力计量数据的采集、上传、结算、内网发布，电力调度自动化数据的上传、监控，项目完成后电能量采集终端采集的电量数据接入指挥中心电力计量系统，电力调度自动化数据接入能源调度中心电力调度自动系统。3. 2项目目标通过本次建设，实现原矿10KV开关站电力通讯系统与酒钢电力专网直通对接完成，原矿IoKV开关站电力计量数据的上传、结算、发布，电力调度自动化数据的上传、监控。4. 3建设内容2.3.1原矿10KV开关站电力通讯系统的建设使用光传输主机（PDH）建设原矿IOKV开关站至上级35kV焦化变电所及上级有人值守的变电站光纤传输通道，并在35kV焦化变电所及有人职守变电站完成该通道与酒钢电力专网的对接。2.3.2电力计量数据上传使用电能量采集终端采集电表数据，通过对接完成的光传输通道，将计量数据传输至指挥中心电力计量主站。2. 3.2电力调度自动化数据上传电力调度自动化数据，经对接完成的光传输通道，一路在35kV焦化变电所落地，另一路通过有人职守变电站将电力调度自动化数据上传至能源调度中心调度自动化主站。3实施原则栗求3. 1上级35kV焦化变电所及上级有人值守的变电站设备安装调试期间，不得对在网运行的任何设备进行断电处理，不得中断运行业务。4. 2在进行设备维护和对设备接口指标进行测试时，正确使用测试仪表，杜绝任何损坏信号接口相关元器件的事件发生。4硬件设备清单及参数序号设备名称主要功能单位数量1电能量采集终端电源插板：2块；采集器主机：1台机架式；采集器CPU板：1块；RS485通讯板：2块；2路10/1OOM自适应以太网口，具备隔离功能；4路通讯模块接口；1路DB9母型RS232标准维护接口；须具有能上传酒钢计量主站的规约；免费制作后续新增采集或上传规约；功耗:500W;相对湿度：85%25环境极限温度：-40-85台12光传榆主机1个RS232（64K）；双纤FC（传输20-40KM）;4E1（传输2Mbps）;2个IOoM以太网口，带物理隔离、具有限流功能；E1标称速率：2048kbps,容差±50ppm;E1接口码型：HDB3;接口阻抗：75;El接口连接器：BNC;功耗：10W:须与酒钢电力专网直接对接；须与酒钢电力专网内光传输主机光口直接对接；相对湿度：90%,不结露；内部光电隔离，双制式电源供电；具备单链路保护功能；IU机架式防岸电机箱台43综合业务交叉复用设备双E1（传输2Mbps）;2路物理隔离及业务限流IooM以太网；2路RS232,内部隔离保护；双制式电源供电；带免维护网管；须与酒钢电力专网直接对接；须与酒钢电力专网内综合业务交叉复用设备El口直接对接；1U机架式防静电机箱台24路由器带机量100;最大带宽500MPbS；支持25万条NAT；支持128条IPSecVPN隧道；内置AP功能，具有便捷管理能力；自带防火墙功能；具有负载均衡能力；支持精细化流量管理；台15交换机传输速率：10/100/1OOOMbps端口结构：非模块化端口数量:28个端口描述：24个10/100/1OOOBase-T以太网端口4个100/1000Base-XSFP光口控制端口：1个COnSOIe端口传输模式：全双工/半双工自适应VLAN:支持QOS：支持Diff-ServQoS状态指示灯：端口状态指示灯，电源状态指示灯电源电压：AC100-240V,50-60Hz电源功率：19W产品尺寸：440X173X44mm台2工作温度：0-40工作湿度：5%-95%,非凝露保存湿度：-40-70°C6通讯机柜尺寸:2000*600*600(mm)/2000*600*800执行标准：ANSIEIARS-310-DIEC297-2DIN41494;PART1DIN41494；PART7GB/T3047.2-92;兼容ETSl单开钢化玻璃前门；单开板金后门；静载800KG(带支架)；防护等级：IP20；其余：脱脂、硅烷化处理、静电喷塑；748V直流电源30A整流模块2个；监控模块1个；1路交流220V输入；1路电池输入；1路-48V输出;75AH蓄电池4块;套17培训要求乙方提供培训1人次2天，使系统运维人员能熟练掌握设备的运行，并对设备的状态检测、后台管理能力分析，日常日志分析，动态数据分析的能力进行掌握；对日常的告警信息进行分析，并能及时恢复，对可能存在的常规故障，具备第一时间自我处理的能力。8现场服务要求乙方派出有一定经验的工程技术人员，对设备进行安装、调试；投标方负责对招标方人员进行现场培训，培训内容以满足招标方需求为原则；投标方的技术人员在现场工作期间应遵守现场各项规定；现场技术服务人员所发生的一切费用包括工资、差旅费、交通、住宿、办公及通讯联络等费用均包括在合同报价内。9服务期限本项目质保期一年。在保证期内，供方应保证及时免费更换或修理任何并非由需方人员非正常操作而导致的缺陷或故障。所有产品需提供本项目原厂家授权及售后服务承诺书。本协议须一式两份，经甲方、乙方共同审议签署后方可生效。本协议未尽事宜另行协商签订补充协议，所补充的协议与本协议具有同等法律效力。10其他要求本技术文件中所指定的技术参数及功能要求是指基本要求，如果对设备串口、网口、E1接口等设备通讯、采集类接口数量有异议，允许供应商在满足指定基本要求的情况下，对异议部分进行修改和补充或采用更优化配置，但是必须高于基本要求的规定，并进行详细说明。软件的主要技术功能要求只是一个总体要求，乙方要对系统配置细节考虑周全，在中标后的系统开发集成过程中进行完善。在系统开发集成过程中如果发现缺少某些功能、辅助项目或软件，由乙方负责补齐，并承担相应的费用。若公司不能中标，则本技术协议自动失效，双方互不承担任何责任。
