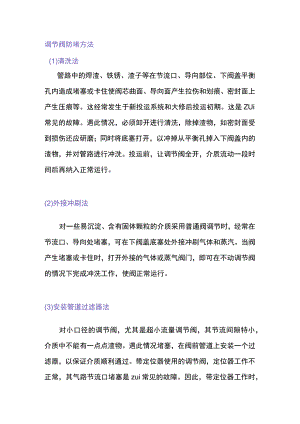

调节阀防堵方法(1)清洗法管路中的焊渣、铁锈、渣子等在节流口、导向部位、下阀盖平衡孔内造成堵塞或卡住使阀芯曲面、导向面产生拉伤和划痕、密封面上产生压痕等。这经常发生于新投运系统和大修后投运初期。这是ZUi常见的故障。遇此情况，必须卸开进行清洗，除掉渣物，如密封面受到损伤还应研磨；同时将底塞打开，以冲掉从平衡孔掉入下阀盖内的渣物，并对管路进行冲洗。投运前，让调节阀全开，介质流动一段时间后再纳入正常运行。(2)外接冲刷法对一些易沉淀、含有固体颗粒的介质采用普通阀调节时，经常在节流口、导向处堵塞，可在下阀盖底塞处外接冲刷气体和蒸汽。当阀产生堵塞或卡住时，打开外接的气体或蒸气阀门，即可在不动调节阀的情况下完成冲洗工作，使阀正常运行。(3)安装管道过滤器法对小口径的调节阀，尤其是超小流量调节阀，其节流间隙特小，介质中不能有一点点渣物。遇此情况堵塞，在阀前管道上安装一个过滤器，以保证介质顺利通过。带定位器使用的调节阀，定位器工作不正常，其气路节流口堵塞是zui常见的故障。因此，带定位器工作时，必须处理好气源，通常采用的办法是在定位器前气源管线上安装空气过滤减压阀。(4)增大节流间隙法如介质中的固体颗粒或管道中被冲刷掉的焊渣和锈物等因过不了节流口造成堵塞、卡住等故障，可改用节流间隙大的节流件一节流面积为开窗、开口类的阀芯、套筒，因其节流面积集中而不是圆周分布的，故障就能很容易地被排除。如果是单、双座阀就可将柱塞形阀芯改为V”形口的阀芯，或改成套筒阀等。例如某化工厂有一台双座阀经常卡住，推荐改用套筒阀后，问题马上得到解决。(5)介质冲刷法利用介质自身的冲刷能量，冲刷和带走易沉淀、易堵塞的东西，从而提高阀的防堵功能。常见的方法有：改作流闭型使用；采用流线型阀体；将节流口置于冲刷最厉害处，采用此法要注意提高节流件材料的耐冲蚀能力。(6)直通改为角形法直通为倒S流动，流路复杂，上、下容腔死区多，为介质的沉淀提供了地方。角形连接，介质犹如流过90。C弯头，冲刷性能好，死区小，易设计成流线形。因此，使用直通的调节阀产生轻微堵塞时可改成角形阀使用。振动的解决方法(1)增加刚度法对振荡和轻微振动，可增大刚度来消除或减弱，如选用大刚度的弹簧，改用活塞执行机构等办法都是可行的。(2)增加阻尼法增加阻尼即增加对振动的摩擦，如套筒阀的阀塞可采用形圈密封，采用具有较大摩擦力的石墨填料等，这对消除或减弱轻微的振动还是有一定作用的。(3)增大导向尺寸，减小配合间隙法轴塞形阀一般导向尺寸都较小，所有阀配合间隙一般都较大，有0.4Imm,这对产生机械振动是有帮助。因此，在发生轻微的机械振动时,可通过增大导向尺寸,减小配合间隙来削弱振动。(4)改变节流件形状，消除共振法因调节阀的所谓振源发生在高速流动、压力急剧变化的节流口，改变节流件的形状即可改变振源频率，在共振不强烈时比较容易解决。具体办法是将在振动开度范围内阀芯曲面车削051.0mmo如某厂家属区附近安装了一台自力式压力调节阀，因共振产生啸叫影响职工休息，我们将阀芯曲面车掉05mm后，共振啸叫声消失。（5）更换节流件消除共振法其方法有：更换流量特性，对数改线性，线性改对数；更换阀芯形式。如将轴塞形改为V”形槽阀芯，将双座阀轴塞型改成套筒型；将开窗口的套筒改为打小孔的套筒等。如某氮肥厂一台DN25双座阀，阀杆与阀芯连接处经常振断，我们确认为共振后，将直线特性阀芯改为对数性阀芯，问题得到解决。又如某航空学院实验室用一台DN200套筒阀，阀塞产生强烈旋转无法投用，将开窗口的套筒改为打小孔的套筒后，旋转立即消失。（6）更换调节阀类型以消除共振.不同结构形式的调节阀，其固有频率自然不同，更换调节阀类型是从根本上消除共振的最有效的方法。一台阀在使用中共振十分厉害强烈地振动（严重时可将阀破坏），强烈地旋转（甚至阀杆被振断、扭断），而且产生强烈的噪音（高达100多分贝）的阀，只要把它更换成一台结构差异较大的阀，立刻见效，强烈共振奇迹般地消失。如某维尼纶厂新扩建工程选用一台DN200套筒阀,上述三种现象都存在zDN300的管道随之跳动，阀塞旋转，噪音100多分贝,共振开度20-70%,考虑共振开度大，改用一台双座阀后，共振消失，投运正常。(7)减小汽蚀振动法对因空化汽泡破裂而产生的汽蚀振动，自然应在减小空化上想办法。让气泡破裂产生的冲击能量不作用在固体表面上，特别是阀芯上，而是让液体吸收。套筒阀就具有这个特点，因此可以将轴塞型阀芯改成套筒型。采取减小空化的一切办法，如增加节流阻力，增大缩流口压力，分级或串联减压等。(8)避开振源波击法外来振源波击引起阀振动，这显然是调节阀正常工作时所应避开的，如果产生这种振动，应当采取相应的措施
