离心泵知识培训经典课件.ppt

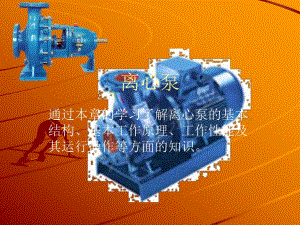

离心泵通过本章的学习了解离心泵的基本结构、基本工作原理、工作性能及其运行操作等方面的知识。离心泵是依靠旋转的工作叶轮，将机械能传递给液体介质，并转化成液体能的水力机械，在国民经济各部门应用广泛。图2-1 离心泵的基本构成1-泵体；2-叶轮；3-叶轮螺母；4-泵盖；5-冷却冲洗水管；6-密封；7-密封箱；8-轴套；9-轴；10-托架；11-标牌；12-转向排；13-联轴器；14-蜗壳一、离心泵吸入室的基本构成1吸入室吸入室位于叶轮进口前，其作用是把液体从吸入管引入叶轮，要求液体流过吸入室时流动损失小，并使液体流入叶轮时速度分布均匀。一、离心泵吸入室的基本构成2叶轮叶轮是离心泵的重要部件，液体就是从叶轮中获得能量的。对叶轮的要求是在流动损失最小的情况下使单位质量（或重力）液体获得较高的能头。单吸闭式叶轮半开式叶轮开式叶轮双吸叶轮2.叶轮一、离心泵吸入室的基本构成3蜗壳作用是把从叶轮内流出的液体收集起来，并把它按一定的要求送入下级叶轮入口或送入排出管。同时它还具有降速增压的作用。蜗壳二、离心泵的工作原理离心泵启动前，应先将泵壳和吸入管路充满被输送液体即灌泵。启动后，泵轴带动叶轮高速旋转，在离心力的作用下，液体从叶轮中心甩向外缘。流体在此过程中获得能量，使静压能和动能均有所提高。液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽，液体流速逐渐降低，又将一部分动能转变为静压能，使泵出口处液体的静压能进一步提高，最后以高压沿切线方向排出。液体从叶轮中心流向外缘时，在叶轮中心形成低压，在贮槽液面和泵吸入口之间压力差的作用下，将液体吸入叶轮。可见，只要叶轮不停地转动，液体便会连续不断地吸入和排出，从而达到输送液体的目的。动画三、离心泵的工作特点优点：四、离心泵的分类离心泵按照叶轮数分 按液体吸入方式分 按泵壳形式分 按壳体剖分方式分 按照所输送的液体性质分 单级泵 多级泵 在泵轴上只有一个叶轮 在同一根泵轴上装有串联的两个或两个以上叶轮单吸泵 双吸泵 叶轮只有一个吸入口，液体从叶轮的一侧进入 叶轮的两侧都有吸入口，液体从两面进入叶轮 蜗壳泵 双蜗壳泵 泵壳为扩散的螺旋线形状 泵体设计成双蜗室，以平衡泵的径向力 中开式泵 壳体在通过泵轴中心线的水平面上分开 分段式泵 壳体按与泵轴垂直的平面剖分 水泵、油泵、酸泵、碱泵、污水泵等 单级、单吸离心泵叶轮
