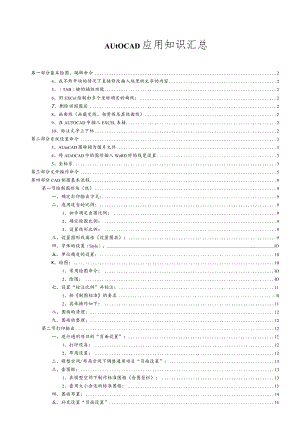

AUtOCAD应用知识汇总第一部分基本绘图、编辑命令24、在不炸开块的情况下直接修改插入块里的文字的内容25、TAB键的捕捉功能26、用EXCel绘制由多个坐标确定的曲线：27、删除顽固图层28、画曲线（画截交线、相贯线及其他曲线）29、在AUTOCAD中插入EXCEL表格210、标注文字上下标2第二部分系统设置命令33、AUtoCAD图转换为图片文件34、将AUtOCAD中的图形插入WoRD时的线宽设置35、坐标系3第三部分文件操作命令5第四部分CAD制图基本流程9第一节绘制图形块（线）9一、确定打印输出方式:9二、选用适当的比例：91、初步确定出图比例：92、确定绘图比例：93、设置线形比例：9三、设置图形线属性（设置图层）：9四、字体的设置（Style）：IO五、单位精度的设置：10K、绘图：101、常用绘图命令：IO2、绘图：IO七、设置“标注比例”并标注：111、按制图标准的要求Il2、具体操作如下：11八、图面的清理：12九、图面的整理：12第二节打印输出12一、进行通用项目的“页面设置”：121、打印设备：122、布局设置：12二、模型空间/布局空间下调整通用项目“页面设置”：13三、套图框：131、在模型空间下制作标准图框（含图签栏）：132、套用大小合适的标准图框：13四、图面布置：14五、补充设置“页面设置”14六、打印输出15第三节说明15一、打印样式表15二、布局及视口16第一部分基本绘图、编辑命令1、ARCTEXT命令，可实现瓠形文本输出，使用方法为先选圆弧，再输入文本内容，按0K。2、AUtoCADR14的SIlPPort中ACAD,dwt为缺省模板，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量重复工作。3、命令取消”键是“ESC”键="Ctrl+C”4、在不炸开块的情况下直接修改插入块里的文字的内容一refedit命令5、TAB键的捕捉功能当需要捕捉一个物体上的点时，只要将鼠标靠近某个或某物体，不断的按TAb键，这个或这些物体的某些特殊点就回轮换显示出来，选择需要的点左键单击即可以捕中这些点。6、用EXCel绘制由多个坐标确定的曲线：首先，在EXCel中输入坐标值。我们将X坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AUtoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入："=A2&","&B2",C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按EXCel中的复制按钮来完成此工作。最后，打开AUtoCAD,在命令行处键入SPline（画曲线命令），出现提示："Object/：",再在此位置处点击鼠标右键，弹出菜单，在菜单中选择PaSte命令，这样在EXCel中的坐标值就传送到了AUtoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。7、删除顽固图层方法1：将无用的图层关闭，全选，COPY粘贴至一新文件中，那些无用的图层就不会贴过来。如果曾经在这个不要的图层中定义过块，又在另一图层中插入了这个块，那么这个不要的图层是不能用这种方法删除的。方法2：选择需要留下的图形，然后选择文件菜单输出-块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。方法3：用命令Iaytrans,可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。8、画曲线（画载交线、相贯线及其他曲线）方法一：用Pline命令画2D图形上通过特殊点的折线，经Pedit命令中Fit或SPIine曲线拟合，可变成光滑的平面曲线。用3Dpoly命令画3D图形上通过特殊点的折线，经Pedit命令中SPIine曲线拟合，可变成光滑的空间曲线。方法二：用SoIidS命令创建三维基本实体（长方体、圆柱、圆锥、球等），再经BoOIean（布尔）组合运算：交、并、差和干涉等获得各种复杂实体，然后利用下拉菜单VieW（视图）/3DVieWPOint（三维视点），选择不同视点来产生标准视图，得到曲线的不同视图投影。9、在AUTOCAD中插入EXCEL表格复制EXCEL中的内容，然后在CAD中点编辑（EDIT）一选择性粘贴（PASTESPECIAL）-AUtoCAD图元一确定一选择插入点一插入后炸开即可。10、标注文字上下标使用多行文字编辑命令：上标：输入2"然后选中年，点a/b键即可。下标：输入.2,然后选中,2,点a/b键即可。上下标：输入年2,然后选中汇2,点a/b键即可。第二部分系统设置命令1、在AUtOCAD中的菜单源文件为.mnu文件，将其修改可将自己的命令加入菜单中，再用menu命令装入替换找不到的原文字体：复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd,你想用hztxt.ShX替换它，那么你可以去找AutoCAD字体文件夹（font）把里面的hztxt.shx复制一份，重新命名为jd.shx2、图中线型的比例为两个因素所左右，它们分别是全局线型比例因子和自身线型比例因子，两者间的关系可表述为以下表达式：线型比例=全局线型比例因子X自身线型比例因子<1>全局线型的更改。方法方命令方式：LTSCALE方法2：菜单方式OPtiOns?Linetype?GolbalLinetypeScale<2>特定对象线型的更改。根据实际需要创建新的线型。线型文件是一种纯ASCH码文件格式的文本文件，一个线型文件可以定义多种线型。每一种线型的定义在线型文件中占两行。空行和分号后面（注释）的内容都将忽略，每一线型的定义格式如下：线型名L线型描述；第一行Alignment,Ll,L2,L3,；第二行其中AIignment为线型对齐方式。目前AUtOCAD只支持一种对齐方式，即A型对齐方式。1.n为指定组成线型的线段的长度。若为正，则画出线段；若为负，那么将画出一个点。例如要定义这样一个线型：（那么我们可以在线型库文件中这样输入定义：（线型名为LIU）*LIU,A,0.5,-0.25,0,-0.253、AUtOCAD图转换为图片文件在打印对话框中，在打印机类型中选择“”，在下面的“打印到文件（Plottofile）,里添上生成的文件名称和路径，在页面设置中选择需要的尺寸，其他的就和使用真正的打印机方法是一样的。点击打印后，等几秒钟，图形就生成了。注：1、系统默认的页面尺寸只有1280*1600,这个尺寸并不能满足我们的需要。可以在打印机的属性中自定义我们所需要的尺寸。2、如果想导出纯黑色线形要在出图的同时把所有颜色的笔号都改为7号色，并在PS里把模式改为RGB,这样图象会更清晰。4、将AUtOCAD中的图形插入WORD时的线宽设置当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线在WOrd里面打印时，打印出来的宽度大于0.5mm）。注意：必须在CAD里面激活线宽显示，如果从WOrd里面双击编辑过图片，请重新检查激活线宽。当需要的线宽在0.250.5之间时，请使用多段线设置宽度。5、AutoCAD的填充图案都保存在一个名为acad.pat的库文件中，其缺省路径为安装目录的Acad2000Support目录下。可以用文本编辑器对该文件直接进行编辑5、坐标系CAD中包含WCS（世界坐标系）和UCS（用户坐标系）。世界坐标系：X-Y或X-Y-Z,其原点位于图形窗口的左下角，所有的位移相对于该原点计算，在原点处有一“口”形标志。用户坐标系：X、Y、Z轴以及原点方向都可以移动或者旋转，甚至依赖某个特定的对象，但3轴仍然相互垂直。该坐标系下，各轴的方向位置有很大灵活性，在原点处无“口”形标志。启动UCS命令有如下办法：命令：UCS；工具-新建UCS三点;VCS在L归笆区七归上尢它遑限佳日工具栏中选择第一个图标1、点L图标执行UCS命令。命令行提示如下：岫入选项新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（三）W（D）/应用（八）/?/世界（U）世界）:新建（N）新建立一个用户坐标系，执行该选项时，CAD提示：格定新飞行的原点或Z轴（ZA）/三点（3）/对象（OB）/面（彳视图（V）XYZ0,0,0:指定新的UCS原点：把当前坐标系的原点移动到希望的点，X、Y、Z轴方向不变。Z轴：饶Z轴旋转一定角度。三点：以三点定义UCS坐标系，这三点分别是原点、X轴正方向上的一点、坐标轴为正的XOY平面上的一点。执行该选项的时候，系统提示如下：指定新UCS的原点或Z轴（ZA）/三点（3）/对象（OB）/面（F）/视图（V）/X/Y/Z0,0,0：3指定新原点0,0,0：1,1,1在正X轴范围上指定点2.0000,1.0000,1.0000:3在UCSXY平面的正Y轴范围上指定点0.0266,0.7709,1.0000：3点共线在UCSXY平面的正Y轴范围上指定点0.0266,0.7709,1.0000：3,3对象：指定一个实体来定义新的坐标系。注意，在选择对象时，切入点的不同，选择的坐标原点也不同。面：指定面上一点作为原点，但注意，曲面不可选。视图：将新的UCS的XOY平面设置在当前视图平行的平面上，且原点保持不动。（调出“动态观察器”，自由转动视角后，起用该功能，试试就知道窍门）X/Y/Z：输入三个字母中任何一个，代表将当前UCS绕X/Y/Z轴中的一个，旋转一定角度，形成新的UCS坐标系。 移动（M）移动原点位置。执行后系统提示：指定新原点或Z向深度（Z）0,0,0：Z向深度，指将当前UCS沿Z正方向移动的距离。注意，输入正数沿正方向，若输入为负，则沿负方向。 正交（G）确定正投影的方向。建议初学不要用该功能，用三点功能为好。 上一个（P）恢复前一个UCS,使之成为当前的UCS,该选项可以重复使用。 恢复（R）通过输入已经储存的UCS名称，来使得保存的坐标系成为当前坐标系，但之前已经画好的图形，并不随坐标系的改动而改动。也可以输入“？”来查看已有的UCS名称。 保存（三）保存当前的UCS。可以直接输入名称，或输入“？”来查看已有的UCS名称。 删除（D）删除所选的UCS。输入多个UCS名的时候，之间用逗号隔开。 应用（八）当多个视口中的坐标系不一样的时候，可以选择其中一视口的坐标系。选择后，可以对选择的坐标系进行保存，等操作。 ?输入UCS名称，输出相应的坐标系属性。2点区设置坐标系，和查看属性首先出现如下的对话框国UCS图UCSI? ×命名向-正交UCS设置当前UCS:未命名,L未命名世界 。上一个S 当前（£）详细信息a”命名UCSl正交VCS 役者当前UCS:未命名宜为当崩。I淞Bfg息9置为当筋g）删除详细信息Q）-。世界I 取消褶助 国UCS详细信息1命名UCS选择合适的坐标系，点“置为当前”，就设置了当前做图界面的坐
