CAD使用初级技巧.docx

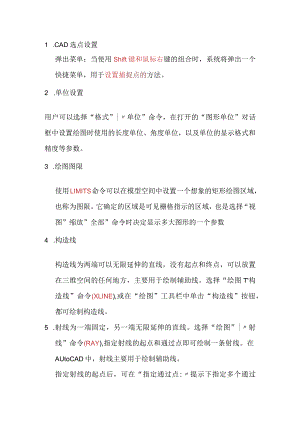

1 .CAD选点设置弹出菜单：当使用Shift键和鼠标右键的组合时，系统将弹出一个快捷菜单，用于设置捕捉点的方法。2 .单位设置用户可以选择“格式”|单位”命令，在打开的“图形单位”对话框中设置绘图时使用的长度单位、角度单位，以及单位的显示格式和精度等参数。3 .绘图图限使用LIMITS命令可以在模型空间中设置一个想象的矩形绘图区域，也称为图限。它确定的区域是可见栅格指示的区域，也是选择“视图”缩放”全部”命令时决定显示多大图形的一个参数4 .构造线构造线为两端可以无限延伸的直线，没有起点和终点，可以放置在三维空间的任何地方，主要用于绘制辅助线。选择“绘图T'构造线”命令(XLINE),或在“绘图”工具栏中单击“构造线”按钮，都可绘制构造线。5 .射线为一端固定，另一端无限延伸的直线。选择“绘图”|射线”命令(RAY),指定射线的起点和通过点即可绘制一条射线。在AUtoCAD中，射线主要用于绘制辅助线。指定射线的起点后，可在“指定通过点:提示下指定多个通过点，绘制以起点为端点的多条射线，直到按ESC键或Enter键退出为止。6 .过滤选择可以以对象的类型（如直线、圆及圆弧等）、图层、颜色、线型或线宽等特性作为条件，过滤选择符合设定条件的对象。在命令行中输入FILTER命令，打开“对象选择过滤器”对话框。需要注意此时必须考虑图形中对象的这些特性是否设置为随层。快速选择当需要选择具有某些共同特性的对象时，可利用“快速选择”对话框，根据对象的图层、线型、颜色、图案填充等特性和类型，创建选择集。选择“工具”快速选择”命令，可打开“快速选择”对话框。7 .编组编组是已命名的对象选择集，随图形一起保存。一个对象可以作为多个编组的成员。在命令行提示下输入GROUP,并按Enter键，可打开“对象编组”对话框。在“对象编组”对话框中，使用“修改编组”选项组中的选项可以修改对象编组中的单个成员或者对象编组本身。只有在“编组名”列表框中选择了一个对象编组后，该选项组中的按钮才可用。8 .夹点选择对象时，在对象上将显示出若干个小方框，这些小方框用来标记被选中对象的夹点，夹点就是对象上的控制点。使用夹点拉伸对象在AUtoCAD中，夹点是一种集成的编辑模式，提供了一种方便快捷的编辑操作途径。在不执行任何命令的情况下选择对象，显示其夹点，然后单击其中一个夹点作为拉伸的基点，命令行将显示如下提示信息。*拉伸*指定拉伸点或基点(B)/复制(C)/放弃(U)/退出(X):默认情况下，指定拉伸点(可以通过输入点的坐标或者直接用鼠标指针拾取点)后，AUtoCAD将把对象拉伸或移动到新的位置。因为对于某些夹点，移动时只能移动对象而不能拉伸对象，如文字、块、直线中点、圆心、椭圆中心和点对象上的夹点。使用夹点移动对象移动对象仅仅是位置上的平移，对象的方向和大小并不会改变。要精确地移动对象，可使用捕捉模式、坐标、夹点和对象捕捉模式。在夹点编辑模式下确定基点后，在命令行提示下输入MO进入移动模式，命令行将显示如下提示信息。*移动*指定移动点或基点(B)/复制(C)/放弃(U)/退出(刈：通过输入点的坐标或拾取点的方式来确定平移对象的目的点后，即可以基点为平移的起点，以目的点为终点将所选对象平移到新位置。使用夹点缩放对象在夹点编辑模式下确定基点后，在命令行提示下输入SC进入缩放模式，命令行将显示如下提示信息。*比例缩放*指定比例因子或基点(B)/复制(C)/放弃(U)/参照(R)/退出(X):默认情况下，当确定了缩放的比例因子后，AUtOCAD将相对于基点进行缩放对象操作。当比例因子大于1时放大对象；当比例因子大于0而小于1时缩小对象。使用夹点镜像对象与“镜像”命令的功能类似，镜像操作后将删除原对象。在夹点编辑模式下确定基点后，在命令行提示下输入Ml进入镜像模式，命令行将显示如下提示信息。*镜像*指定第二点或基点(B)/复制(C)/放弃(U)/退出(X):指定镜像线上的第2个点后，AutoCAD将以基点作为镜像线上的第1点，新指定的点为镜像线上的第2个点，将对象进行镜像操作并删除原对象。旋转：如果直接输入角度值，则可以将对象绕基点转动该角度，角度为正时逆时针旋转，角度为负时顺时针旋转；如果选择“参照(R)选项，将以参照方式旋转对象，需要依次指定参照方向的角度值和相对于参照方向的角度值。9 .对齐对象选择“修改”三维操作”|对齐”命令(ALIGN),可以使当前对象与其他对象对齐，它既适用于二维对象，也适用于三维对象。在对齐二维对象时，可以指定1对或2对对齐点(源点和目标点)，在对齐三维对象时，则需要指定3对对齐点。10 .修剪TRIM默认情况下，选择要修剪的对象(即选择被剪边)，系统将以剪切边为界，将被剪切对象上位于拾取点一侧的部分剪切掉。如果按下Shift键，同时选择与修剪边不相交的对象，修剪边将变为延伸边界，将选择的对象延伸至与修剪边界相交延伸EXTENDAutoCAD2007中，可以使用“延伸”命令拉长对象。选择“修改”延伸"命令(EXTEND),或在“修改”工具栏中单击“延伸”按钮，可以延长指定的对象与另一对象相交或外观相交。延伸命令的使用方法和修剪命令的使用方法相似，不同之处在于：使用延伸命令时，如果在按下Shift键的同时选择对象，则执行修剪命令；使用修剪命令时，如果在按下Shift键的同时选择对象，则执行延伸命令缩放SCALE先选择对象，然后指定基点，命令行将显示“指定比例因子或复制(C)/参照(R)<1.0000:提示信息。如果直接指定缩放的比例因子，对象将根据该比例因子相对于基点缩放，当比例因子大于0而小于1时缩小对象，当比例因子大于1时放大对象；如果选择“参照(R)选项，对象将按参照的方式缩放，需要依次输入参照长度的值和新的长度值，AUtoCAD根据参照长度与新长度的值自动计算比例因子(比例因子=新长度值/参照长度值)，然后进行缩放。拉伸STRETCH选择“修改”拉伸"命令(STRETCH),或在“修改”工具栏中单击“拉伸”按钮，就可以移动或拉伸对象，操作方式根据图形对象在选择框中的位置决定。执行该命令时，可以使用“交叉窗口”方式或者“交叉多边形”方式选择对象，然后依次指定位移基点和位移矢量，将会移动全部位于选择窗口之内的对象，而拉伸(或压缩)与选择窗口边界相交的对象。拉长LENGTHEN选择“修改”|“拉长”命令(LENGTHEN),或在“修改”工具栏中单击“拉长”按钮，即可修改线段或者圆弧的长度。倒角SAutoCAD2007,可以使用“倒角”命令修改对象使其以平角相接。选择“修改”倒角"命令(CHAMFER),或在“修改”工具栏中单击“倒角”按钮，即可为对象绘制倒角。圆角AutoCAD2007,可以使用“圆角”命令修改对象使其以圆角相接。选择“修改”圆角”命令(FlLLET),或在“修改”工具栏中单击“圆角”按钮，即可对对象用圆弧修圆角。修圆角的方法与修倒角的方法相似，在命令行提示中，选择“半径(R)选项，即可设置圆角的半径大小。打断使用“打断”命令可部分删除对象或把对象分解成两部分，还可以使用“打断于点”命令将对象在一点处断开成两个对象打断对象选择“修改”打断"命令(BREAK),或在“修改”工具栏中单击“打断”按钮，即可部分删除对象或把对象分解成两部分。执行该命令并选择需要打断的对象。打断于点在“修改”工具栏中单击“打断于点”按钮，可以将对象在一点处断开成两个对象，它是从“打断”命令中派生出来的。执行该命令时，需要选择要被打断的对象，然后指定打断点，即可从该点打断对象。合并如果需要连接某一连续图形上的两个部分，或者将某段圆弧闭合为整圆，可以选择“修改”合并”命令或在命令行输入JOlN命令，也可以单击“修改”工具栏上的“合并”按钮。分解对于矩形、块等由多个对象编组成的组合对象，如果需要对单个成员进行编辑，就需要先将它分解开。选择“修改”分解”命令(EXPLODE),或在“修改”工具栏中单击“分解”按钮，选择需要分解的对象后按Enter键，即可分解图形并结束该命令。编辑对象特性选择“修改”特性”命令，或选择“工具”特性”命令，也可以在“标准”工具栏中单击“特性”按钮，打开“特性”选项板。“特性选项板默认处于浮动状态。在“特性选项板的标题栏上右击，将弹出一个快捷菜单。可通过该快捷菜单确定是否隐藏选项板、是否在选项板内显示特性的说明部分以及是否将选项板锁定在主窗口中。特性”选项板中显示了当前选择集中对象的所有特性和特性值，当选中多个对象时，将显示它们的共有特性。可以通过它浏览、修改对象的特性,也可以通过它浏览、修改满足应用程序接口标准的第三方应用程序对象。IL规划和管理图层所有图形对象都具有图层、颜色、线型和线宽这4个基本属性默认情况下，图层0将被指定使用7号颜色(白色或黑色，由背景色决定)、COntinUOUS线型、“默认”线宽及normal打印样式，用户不能删除或重命名该图层00在AutoCAD中，图层过滤功能大大简化了在图层方面的操作。图形中包含大量图层时，在“图层特性管理器”对话框中单击“新特性过滤器”按钮，可以使用打开的“图层过滤器特性”对话框来命名图层过滤器。每个样例都显示在''图层过滤器特性对话框中设置的图层过滤器定义。样例1命名为''ANNO的过滤器将显示符合以下历存条件的图层: 正在使用 名称中包含字母anno处于打开状态*,'BE金过MSE过珍m名窗叫ANNOj过速m定义:状态名标5冻结锁isanno9显示样例;已线型 线宽 打印 打印新£7 。 。£7名膝3-.'. J,'SS-ANNO-NOTe S-ANNO-NPlt S-DETi-ANNO STTLBANNO胆3021绿25黄 锁 6drll S5. 开 2? 0099线理 线宽Continuous SfiAContinuous 认Continuous JK 认Continuous 默认Coatjnuous 默认打印打印Co:- 30 CdIor_23CdorJaCdOc20CoIOr_2& I-，-.-I1l-l'过连署强览样例2命名为''RYW的过滤器将显示符合以下应有条件的图层: 处于打开状态 处于冻结状态 为红或黄或白I 砺样例E过珍m名称（N）：RYWl过速SS定义：ZZ0福开 冻结锁颜色SQEM3W一离许红S-NPLT90 6 红线改 线宽 打印 打印 SiHIDDEN2 RUCdtorJContinuous 1认 COIOr-I口AutoCAD2007中，还可以通过“新组过滤器”过滤图层。可在“图层特性管理器”对话框中单击“新组过滤器”按钮，并在对话框左侧过滤器树列表中添加一个“组过滤器r（也可以根据需要命名组过滤器）。在过滤器树中单击“所有使用的图层”节点或其他过滤器，显示对应的图层信息，然后将需要分组过滤的图层拖动到创建的“组过滤器1上即可。图层设置包括图层状态和图层特性。图层状态包括图层是否打开、冻结、锁定、打印和在新视口中自动冻结。图层特性包括颜色、线型、线宽和打印样式。图层转换器S菜单:工具(T)>CAD标准(三)A图层转换器(L)Sb工具栏:CAD标
