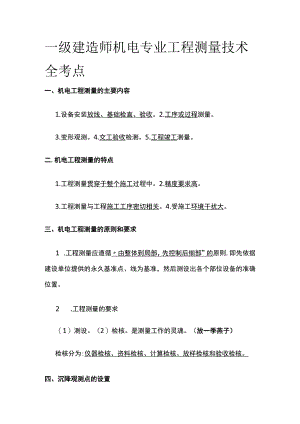

一级建造师机电专业工程测量技术全考点.docx

一级建造师机电专业工程测量技术全考点一、机电工程测量的主要内容1.设备安装放线、基础检直、验收。2.工序或过程测量。3.变形观测。4.交工验收检测。5.工程竣工测量。二.机电工程测量的特点1.工程测量贯穿于整个施工过程中。2.精度要求高。3.工程测量与工程施工工序密切相关。4.受施工环境干扰大。三、机电工程测量的原则和要求1 .工程测量应遵循由整体到局部，先控制后细部”的原则,即先依据建设单位提供的永久基准点、线为基准，然后测设出各个部位设备的准确位置。2 .工程测量的要求（1）测设。（2）检核。是测量工作的灵魂。（放一季燕子）检核分为:仪器检核、资料检核、计算检核、放样检核和验收检核。四、沉降观测点的设置沉降观测采用二等水准测量方法。每隔适当距离选定一个基准点与起算基准点组成水准环线。例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测,随后的观测在设备安装期间连续进任。五、机电工程测量的程序（先网后线再两点）确认永久基准点、线一设置基础纵横中心线-设置基础标高基准点一设置沉降观测点一安装过程测量控制-实测记录等。六、机电工程中常见的工程测量（一）设备基础的测量步骤设备基础位置的确认,设备基础放线,标高基准点的确立,设备基础标高测量。（二）连续生产设备安装的测量1 .安装基准线的测设中心标板应在浇灌基础时，配合土建埋设,也可待基础养护期满后再埋设。放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上,作为设备安装的基准线。设备安装平面基准线不少于纵、横两条。2 .安装标高基准点的测设标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点一般有两种：一种是简单的标高基准点;另一种是预埋标高基准点。采用钢制标高基准点，应是靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。例如，简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。3 .连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。(三)管线工程的测量方法Q)管线中心定位的测量方法定位的依据：定位时可根据地面上已有建筑物进行管线定位,也可根据控制点进行管线定位。例如，管线的起点、终点及转折点称为管道的主点。其位置已在设计时确定,管线中心定位就是将主点位置测设到地面上去，并用木桩或混凝土桩标定。(2)管线高程控制的测量方法为了便于管线施工时引测高程及管线纵、横断面测量，应沿管线敷设临时水准点。其定位允许偏差应符合规定。例如，水准点一般都选在旧建筑物墙角、台阶和基岩等处。如无适当的地物,应提前埋设临时标桩作为水准点。(3)地下管线工程测量地下管线工程测量必须在回填前,测量出起止点、嗜井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。（四）长距离输电线路钢塔架（铁塔）基础施工的测量1 .长距离输电线路定位并经检查后,可根据起止点和转折点及沿途障碍物的实际情况,测设钢塔架基础中心桩,其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。中心桩测定后，一般采用十字线法或平行基线法进行控制,控制桩应根据中心桩测定，其允许偏差应符合规定。2 .当采用钢尺量距时,其丈量长度不宜大于80m,同时,不宜小于20mo3 .考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，一段架空送电线路，其测量视距长度，不宜超过400m。4 .大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。
