塔楼核心筒内竖向泵管移位专项施工方案.docx

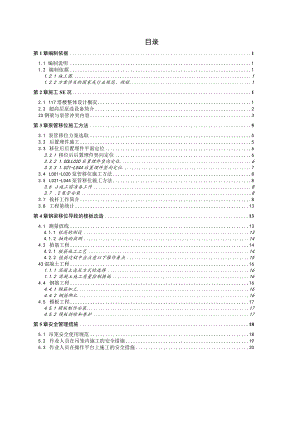

目录第1章编制依据11.1 编制说明11.2 编制依据11.2.1 施工图11.2.2 方案涉及的国家或行业规范、规程1第2章施工SE况12.1 117塔楼整体设计概况12.2 超高层泵送设备简介223钢梁与泵管冲突内容3第3章泵管移位施工方法53.1 泵管移位方案选取53.2 后置埋件施工53.3 移位后后置埋件平面定位63.3.1 移位后后置埋件竖向定位63.3.2 1.00LL020后置埋件竖向定位63.3.3 1.021-L044后置埋件竖向定位73.4 L001-L020泵管移位施工方法83.5 L021-L044泵管移位施工方法83.6 J施工前准备工作83.7 .2泵管安装83.7 拔杆工作简介83.8 工程量统计13第4章钢梁移位导致的楼板改造134.1 测量放线134.1.1 标高的测设134.1.2 轴线的投测144.2 植筋工程144.2.1 植筋施工工艺144.2.2 植筋过程中应注意以下操作要点1543混凝土工程161.1.1 混凝土浇筑方式的选择161.1.2 混凝土施工质量控制措施164.4 钢筋工程164.4.1 钢筋加工164.4.2 钢筋绑扎164.5 模板工程174.5.1 模板制作安装174.5.2 模板拆除和养护17第5章安全管理措施185.1 吊笼安全使用规范185.2 作业人员在吊笼内施工的安全措施195.3 作业人员在操作平台上施工的安全措施20第1章编制依据1.1 编制说明本方案为XX高新区软件和服务外包基地综合配套区一中央商务区一期工程117塔楼核心筒内竖向泵管移位专项施工方案。本方案旨在解决117塔楼由于电梯设计需考虑“烟囱效应”而导致电梯间加大，进而导致钢梁移位且与核心筒内竖向泵管冲突的相关问题，指导泵管移位改造的相关施工，在保证质量、安全的前提下，确保本工程的工期要求。1.2 编制依据1.2.1 施工图（1）截止至2014年2月24日收到的与117塔楼相关的正式施工图纸（业主所发出的图纸，我司视为已通过图纸审查，可作为正式施工依据）；（2）2012年3月30日T区建筑结构招标图；（3）设计修改通知单S-T-90-032o1.2.2方案涉及的国家或行业规范、规程主要国家标准一览表序号标准名称标准编号1混凝土结构工程施工质量验收规范GB50204-2002（2011局部修订）2建筑工程施工质量评价标准GB/T50375-20063混凝土质量控制标准GB50164-20114建筑工程施工质量验收统一标准GB50300-20015混凝土结构后锚固技术规程JGJ145-20046建筑施工扣件式钢管脚手架安全技术规程JGJ130-2011第2章施工概况2.1 117塔楼整体设计概况本工程位于XX市高新区地块发展项目之中央商务区。建筑高度约为597m,共117层，有4层地下室。塔楼首层至94层为甲级写字楼，94层至顶层为六星级豪华商务酒第1页/共20页店，其中部分楼层用作避难层或机电设备用房。塔楼外形随高度变化，各层周边建筑轮廓尺寸略有不同。楼层平面为正方形，周边楼板局部悬挑形成建筑外轮廓，楼层平面随斜外立面逐渐变小，塔楼首层建筑平面尺寸约65m×65m（幕墙边），渐变至顶层时平面尺寸约45m×45m0中央混凝土核心筒为矩形，平面尺寸约37m×37m,主要用作高速电梯、设备用房和服务用房。117塔楼结构形式为钢筋混凝土核心筒+巨型框架支撑，由钢筋混凝土核心筒、4根巨型钢柱、8根钢骨柱、环带桁架组成，楼板为钢板或压型钢板组合楼板。2.2 超高层泵送设备简介117大厦主塔楼核心筒共设置3套泵管，其中2#、3#泵管为主泵管，1#泵管为备用泵管，3套泵管计划安装至117层。目前，2#、3#泵管已安装至44F,1#泵管埋件已安装至44F,泵管安装至3Fo核心筒内竖向泵管平面定位如下图2：图2核心筒内竖向泵管平面定位图2.3 钢梁与泵管冲突内容根据2014年1月3日业主下发的关于根据电梯深化设计修改的设计修改通知单（编号：S-T-90-032）,详见如下图3,其中北侧两个电梯间内的钢梁向北移位距离分别为750mm和500mm,移位后与目前竖向泵管定位冲突，钢梁移位前与移位后的情况分别见下图4和5。图3设计修改通知单第3章泵管移位施工方法3.1泵管移位方案选取目前核心筒内电梯井钢梁施工至18F,为了确保不影响混凝土泵送及20层以下结构验收等施工内容，拟采用泵管分段移位的方法：LOOl-LO20在已安装结构钢梁的楼层采用安装施工操作平台来提供安装作业面，而L019-L020因结构钢梁没有安装，无可用操作平台，施工人员可借助吊篮作业，泵管运输至L018后，采用在泵管支撑上安装手拉葫芦的方法将泵管安装到位；L021-L044核心筒内没有安装结构钢梁，考虑此阶段泵管安装采用钢结构安装钢梁时的拔杆吊装。泵管分段改造流程如下图。II«If(CI>!IL1.iIIILKI»1F,I亶一八一II一.LII1、44F以上泵管埋件预埋，安装移位泵管弯头及竖向泵管，同时改造顶模平台上泵管。2、安装20F一下后置埋件及竖向泵管，继续安装44F以上竖l三管（随结构安装）。3、待20F以下竖向泵管安装完成后安装首层泵管弯头及20F处泵管弯头并拆除原20F以下竖向泵管。4、安装20F-40F后置埋件及竖向泵管。5、待20F-40F后置埋件及竖向泵管安装完成后，将移位后竖向泵管连通。6拆除原20F-40F处竖向泵管。3.2后置埋件施工1.OoI-LO20后置埋件采用后植筋的施工方法，植筋胶采用进口喜利得植筋胶，植筋的规格见下图6,10(20)xIS图6后置埋件详图3.3 移位后后置埋件平面定位根据现场实测实量，目前附核心筒内的3套竖向泵管后置埋件定位如图4所示，钢梁移位后导致泵管移位后的后置埋件平面定位见图7o图7移位后泵管附墙埋件平面定位图移位后后置埋件竖向定位1.OOlL020后置埋件竖向定位1.001-L020泵管后置埋件竖向定位示意见附图8,泵管后置埋件竖向间距及位置应与原泵管预埋件相同。图8L001-L020泵管埋件竖向定位示意图1.021L044后置埋件竖向定位1.021-L044泵管后置埋件竖向定位示意见附图9,泵管后置埋件竖向间距及位置应与原泵管预埋件相同。3.4 图9L021L044泵管埋件竖向定位示意图3.5 1.oOlL020泵管移位施工方法3.5.1.1 施工前准备工作目前，1#、2#泵管所在的楼梯间结构钢梁已安装至18F,根据泵管分段改造流程图可知，LOOl-LO20泵管线路改造之前，需要对44F以上泵管线路、顶模平台泵管线路及顶模桁架层泵管线路进行改造，首先要对预埋件重新定位，安装移位泵管弯头及竖向泵管，同时改造顶模平台及桁架层上泵管。改造前，需要三一重工把需要的泵管弯头及超高压泵管直管数量清点一遍，确保弯头及直管数量。3.6 泵管安装3.7 1.001-L018楼梯间内已经安装钢梁与钢楼梯，泵管运输可采用人工运至相应的楼层,并在相应楼层的钢梁上搭设操作平台进行泵管安装；L019L020无可用操作平台，施工人员可借助吊篮作业，泵管运输至L018后，采用在泵管支撑上安装手拉葫芦的方法将泵管安装到位。3.8 1.021L044泵管移位施工方法3.8.1 施工前准备工作根据泵管分段改造流程图可知，L021-L044泵管线路改造之前，需要待1F-20F后置埋件及竖向泵管安装完成后，再将L021-L044泵管埋件及泵管安装好，最后连通直管。在进行L021-L044泵管安装之前请三一重工准备调节泵管高度液压千斤顶两套，10Cm泵管调节短管5根以及非标准长度（1.3m、0.7m等）泵管若干（根据现场实际安装情况而定）。362泵管安装由于L020-L044楼层DkD2区核心筒内未安装钢梁与钢楼梯，所以泵管安装没有形成任何作业面，在此阶段钢结构专业核心筒内无法进行施工，以此考虑此阶段泵管安装采用钢结构安装钢梁时的拔杆吊装。施工人员借助吊篮作业，泵管采用拔杆运输至相应位置后，采用在泵管支撑上安装手拉葫芦的方法将泵管安装到位，拔杆工作原理详见本方案3.7节。3.9 拔杆工作简介核心筒竖向泵管L021-L044线路改造工作在L001-L020及L044以上竖向泵管改造完成之后进行，由于顶模影响，泵管无法穿过顶模进入核心筒内。故筒内泵管的安装思路为在涕筑完成的楼板层，泵管从筒外水平结构运至筒内相应位置，因本工程拔杆具备上下摆动及水平旋转功能（即拔杆端部为球形节点）可将下方就位好的泵管提起运送至所在位置后，工人进行安装。把杆分布图及吊装范围如下图10：图IO拔杆分布及吊装范围示意图拔杆工作流程示意如下：第一步：用卷扬机将拔杆安装在第33 (45)层连 梁上第二步：将钢梁导入20层筒外侧(楼板已浇筑)标准层施工情况第三步：拔杆将21-32M层之间筒内竖向泵管逐层吊装。参照塔楼5层及以上核心筒部分单根钢梁重量均It以下，故本工程选用拔杆系统主要由159X8(m)圆管、6个5t手拉葫芦及一台1.5t卷扬机构成，钢丝绳均采用直径20mmo(6股)单最小破坏拉力不得小于2to图11拔杆工作立面示意图卷扬机、定滑轮及手拉葫芦的位置可根据现场实际情况而定。选用拔杆吊装泵管的方法具可操作性及施工便利性，拔杆与连梁连接采用对拉螺杆连接形式，拔杆一端与锚板的连接为球形节点，使吊点可根据吊装需要进行灵活移动，对泵管的就位有着较大帮助，此外拔杆吊点处拉设6道缆风绳，对施工安全提供进一步保障。以塔楼北侧拔杆为例对节点处进行如下分析：本工程所用拔杆臂长9.6m吊装最大2t(筒内2根泵管最重O.35t,长m),钢材材质均为q235b,159X8(mm)圆管。图12拔杆效果图图14节点1图13拔杆立面图,连梁四个角部布置钢背楞图15节点2图16节点3图17所附着连梁平面图3.10 工程统计本次改造涉及结构变更改造，需对工程量进行统计，下表中主要对主材泵管、支撑、后置埋件工程量进行统计。改造所需材料单位数量备注泵管米460需三一重工以前进场，确保现场安装。泵管支撑套310后置埋件套310后置埋件形式详见3.2节后置埋件施工施工作业平台米180定型走道平台氧气、乙快瓶30切割泵管支撑说明：本工程量仅为参考，不作为商务结算依据。第4章钢梁移位导致的楼板改造4.1 测量放线4.1.1 标高的测设依据现场引入的水准点用水准仪和标尺将基坑边标高引测至地上结构标准层上，用红三角标识，标出绝对标高和相对标高。现场备有全站仪，对结构加固竖向轴线进行重点控制，定期进行复核。水平仪控制现场需要加固结构标高，以便随时抄平，控制标高正确性。4.1.2 轴线的投测轴线在投测在主体结构上，
