钢筋混凝土管曲线顶管规定.docx

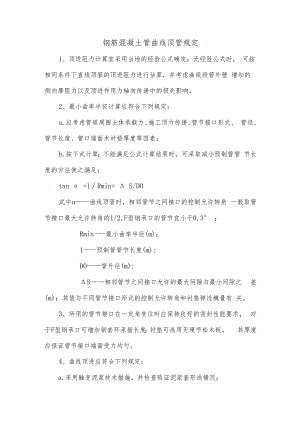

钢筋混凝土管曲线顶管规定1、顶进阻力计算宜采用当地的经验公式确定；无经验公式时， 可按相同条件下直线顶管的顶进阻力进行估算，并考虑曲线段管外壁 增加的侧向摩阻力以及顶进作用力轴向传递中的损失影响。2、最小曲率半径计算应符合下列规定：a.应考虑管道周围土体承载力、施工顶力传递、管节接口形式、 管径、管节长度、管口端面木衬垫厚度等因素；b.按下式计算；不能满足公式计算结果时，可采取减小预制管管 节长度的方法使之满足：tan =lRmin= S/DO式中a曲线顶管时，相邻管节之间接口的控制允许转角 一般取管节接口最大允许转角的1/2,F型钢承口的管节宜小于0.3° ；Rmin最小曲率半径(m)；1一一预制管管节长度(m);DO管外径(m);S相邻管节之间接口允许的最大间隙与最小间隙之 差(m)；其值与不同管节接口形式的控制允许转角和衬垫弹性模量有 关。3、所用的管节接口在一定角变位时应保持良好的密封性能要求， 对于F型钢承口可增加钢套环承插长度；衬垫可选用无硬节松木板， 其厚度应保证管节接口端面受力均匀。4、曲线顶进应符合下列规定：a.采用触变泥浆技术措施，并检查验证泥浆套形成情况；b.根据顶进阻力计算中继间的数量和位置；并考虑轴向顶力、轴 线调整的需要，缩短第一个中继间与顶管机以及后续中继间之间的间 距；c.顶进初始时，应保持一定长度的直线段，然后逐渐过渡到曲线 段；d.曲线段前几节管接口处可预埋钢板、预设拉杆，以备控制和保 持接口张开量；对于软土层或曲率半径较小的顶管，可在顶管机后续 管节的每个接口间隙位置，预设间隙调整器，形成整体弯曲弧度导向 管段；e.采用敞口式（手掘进）顶管机时，在弯曲轴线内侧可进行超挖; 超挖量的大小应考虑弯曲段的曲率半径、管径、管长度等因素，满足 地层变形控制和设计要求，并应经现场试验确定。5、施工测量应符合下列规定：a.宜采用计算机辅助的导线法（自动测量导向系统）进行跟踪、快 速测量；b.顶进时，顶管机位置及姿态测量海米不应少于1次；C,每顶入一节管，其水平轴线及高程测量不应少于3次。
