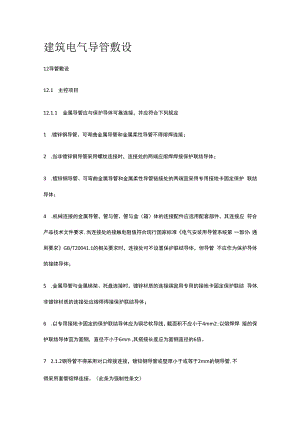

建筑电气导管敷设12导管敷设12.1 主控项目12.1.1 金属导管应与保护导体可靠连接，并应符合下列规定1 .镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接；2 .当非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护联结导体；3 .镀锌钢导管、可弯曲金属导管和金属柔性导管链接处的两端宜采用专用接地卡固定保护 联结导体；4 .机械连接的金属导管，管与管、管与盒（箱）体的连接配件应选用配套部件，其连接应 符合产品技术文件要求,当连接处的接触电阻值符合现行国家标准电气安装用导管系统第 一部分：通用要求GB/T20041.1的相关要求时，连接处可不设置保护联结导体，但导管 不应作为保护导体的接续导体；5 .金属导管与金属梯架、托盘连接时，镀锌材质的连接端宜用专用的接地卡固定保护联结 导体,非镀锌材质的连接处应熔焊焊接保护联结导体；6 .以专用接地卡固定的保护联结导体应为铜芯软导线，截面积不应小于4mm2;以熔焊焊 接的保护联结导体宜为圆钢，直径不小于6mm ,其搭接长度应为圆钢直径的6倍。7 2.1.2钢导管不得采用对口焊接连接，镀锌钢导管或壁厚小于或等于2mm的钢导管,不得采用套管熔焊连接。（此条为强制性条文）8 2.1.3当塑料导管在砌体上剔槽埋设时,应采用强度等级不小于MlO的水泥砂浆抹面保护， 保护层厚度不应小于15mmo9 2.1.4导管穿越密闭或防护密闭隔墙时，应设置预埋套管，预埋套管的制作和安装应符合 设计要求,套管两端伸出墙面的长度宜为30mm-50mm ,导管穿越密闭穿墙套管的两侧应 设置过线盒，并应做好封堵。12.2 一般项目12.2.1 导管的弯曲半径应符合下列规定：1 .明配导管的弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲 半径不宜小于管外径的4倍；2 .埋设于混凝土内的导管的弯曲半径不应小于管外径的6倍，当直埋于地下时，其弯曲半 径不宜小于管外径的10倍；3 .电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合本 规范表11.1.2的规定。12.2.2导管支架的安装应符合下列规定1除设计要求外，承力建筑结构构件上不得熔焊导管支架，且不得热加工开孔；2 .当导管采用金属吊架固定时圆钢直径不得小于8mm并应设置防晃支架在距离盒箱 分支处或端部0.3-0.5m处，应设置固定支架;3 .金属支架应进行防腐，位于室外及潮湿场所的应按设计要求做处理；4导管支架应安装牢固，无明显弯曲。12.2.3 除设计要求外，对于暗配的导管，导管表面埋设深度与建筑物，构筑物表面的距离 不应小于15mm ;12.2.4 进入配电箱、柜的导管管口，当箱底无封板时管口应高出柜、台、箱、盘的基础面 50mm-80mm12.2.5 室外导管敷设应符合下列规定1 .对于埋地敷设的钢导管，埋设深度应符合设计要求，钢导管的壁厚应大于2mm ;2 .导管的管口不应敞口垂直向上，导管管口应在盒、箱内或导管端部设置防水弯；3 .由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管应设在建筑物内；4 .导管的管口在穿入绝缘导线、电缆后应做密封处理。12.2.6明配的电气导管应符合下列规定1 .导管应排列整齐，固定点间距均匀、安装牢固；2 .在距终端、弯头中点或柜、台、箱、盘等边缘15Omm-50Omm范围内应设有固定关卡， 中间直线段固定关卡间的最大距离应符合要求3明配管采用的接线或过度盒应选用明装盒；12.2.7塑料导管敷设应符合下列要求1 .管口应平整光滑，管与管、管与盒（箱）等器件采用插入法连接时，连接处结合面应涂 专用胶合剂，接口应牢固密封2 .直埋于地下或楼板内的刚性塑料导管，在穿出地面或楼板易受机械损伤的一段应采取保 护措施；3 .当设计无要求时，埋设在墙内或混凝土内的塑料导管应采用中型及以上的导管；4 .沿建筑物、构筑物表面和在支架上敷设的刚性塑料导管，应按设计要求装设温度补偿装 置。12.2.8可弯曲金属导管及柔性导管敷设应符合下列规定1 .刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于 0.8m ;在照明工程中不宜大于1.2米；2 .可弯曲金属导管有可能受重物压力或明显机械撞击时，应采取保护措施。3 .可弯曲金属导管或柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头，防 液型可弯曲金属导管或柔性导管的连接处应密封良好，防液覆盖层应完整无损4 .明配金属管、非金属管固定点间距应均匀，不应大于1米；管卡与设备、器具、弯头中 点、管端等边缘的距离应小于0.3米；5 .可弯曲金属导管和金属柔性导管不应做保护导体的接续导体12.2.9导管敷设应符合下列规定；1 .导管穿越外墙时应设置防水套管，且应做好防水处理;2 .钢导管或刚性塑料导管跨越建筑物变形缝时应设置补偿装置；3 .除麦设于混凝土内的钢导管内壁应防腐处理，外壁可不防腐处理外，其余场所敷设的钢 导管内、外壁均应做防腐处理；4 .导管与热水器、蒸汽管平行敷设时，宜敷设在热水管、蒸汽管的下面，当有困难时，可 敷设在其上面，相互间的最小距离宜符合规定
