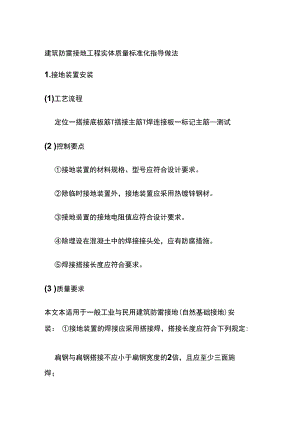

建筑防雷接地工程实体质量标准化指导做法1.接地装置安装(1)工艺流程定位一搭接底板筋T搭接主筋T焊连接板一标记主筋测试(2 )控制要点接地装置的材料规格、型号应符合设计要求。除临时接地装置外，接地装置应采用热镀锌钢材。接地装置的接地电阻值应符合设计要求。除埋设在混凝土中的焊接接头处，应有防腐措施。焊接搭接长度应符合要求。(3 )质量要求本文本适用于一般工业与民用建筑防雷接地(自然基础接地)安装： 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定:扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面，或紧 贴3/4钢管表面，上下两侧施焊。接地装置在地面以上的部分，应按设计要求设置测试点，测试 点不应被外墙饰面遮蔽，且应有明显标识。2.接地干线敷设（D工艺流程预留预埋T支架制作安装T干线敷设一标识T遥测（2）控制要点扁钢规格型号应符合规范要求。接地（PE）或接零（PEN ）支线应单独与接地（PE）或接 零（PEN）干线相连接。接地干线水平度与垂直度。做好标识。(3 )质量要求本文适用于一般工业与民用建筑变配电室及电气竖井内接地干线安装：配电室接地干线应设置不少于2个接线柱或接地螺栓，不 少于2处与接地装置引出干线连接。接地线表面沿长度方向，应涂以15mm-100mm宽度相 等的黄绿相间条纹标识。明敷接地干线敷设应平直，水平度和垂直度允许偏差 2/1000 ,但全长不超过IOmmo接地扁钢煨弯应采用冷弯，转弯处半径不得小于扁钢厚度 的2倍。明敷接地干线支持件间距应均匀，扁型导体支持件间距直 为500mm ,圆形直为IOOOmm ;弯曲部分宜为0.3-0.5m。当沿建筑物墙壁敷设时距墙壁间隙宜为10mm-20mm ;距地高度宜为200mm-300mmo一类建筑超过30米，二类超过45米，三类超过60米， 需每隔6米设一均压环，并与引下线可靠连接。3 .接闪器安装(1)工艺流程避雷针安装基础预埋T避雷针制作一竖立避雷针一找正调直、固定一焊 接引下线避雷网安装定位划线一避雷线调直一避雷线固定一连接引下线一连接设 备、支架避雷带安装支架安装一避雷线调直一避雷线固定一连接引下线(2)控制要点支架的高度和间距。避雷针地脚螺栓预埋。接闪带或接闪网的补偿措施。接闪器的设置应符合设计要求。(3 )质量要求接闪线和接闪带安装应平正顺直.无急弯，其固定支架应间距 均匀.固定牢固。当设计无要求时，固定支架高度不宜小于150mm ,平直段间 距不大于Im ,拐弯处间距为500mmo避雷针应垂直安装牢固，垂直度允许偏差为31000o避雷线弯曲处不得小于90o f弯曲半径不得小于圆钢直径的 10倍。接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线 与接地装置必须采用焊接或螺栓连接。建筑屋顶上突出的金属物必须与避雷网焊成一体，屋顶的烟囱 应做避雷带或避雷针。当设计无要求时，二类防雷建筑物应将45m (三类防雷建筑 物为60m )及以上外墙上的栏杆、门窗等较大金属物直接或通 过预埋件与防雷装置连接。4 .建筑物等电位连接(1)工艺流程总等电位端子箱一局部等电位端子箱T等电位联结线一连接 设备外壳等(2 )控制要点等电位导体连接方式。等电位联结导通性测试。做好标识。(3 )质量要求本问适用于一般工业与民用建筑电气装置的等电位安装。等电位联结端子板的截面不得小于所接等电位联结线截面。建筑物等电位联结干线应从与接地装置有不少于2处直接连 接的接地干线或总等电位箱引出，等电位联结干线或局部等电位 箱间的连接线形成环形网路，环形网路应就近与等电位联结干线 或局部等电位箱连接。支线间不应串联连接。当等电位联结导体在地下暗敷时，其导体间的连接不得采用螺 栓压接。需做等电位联结的外露可导电部分或外界可导电部分的连接 应可靠。采用螺栓连接时，其螺栓.垫圈.螺母等应为热镀锌制 品，且应连接牢固。需做等电位联结的卫生间内金属部件或零件的外界可导电部 分,应设置专用接线螺栓与等电位联结导体连接,并应设置标识;连接处螺帽应紧固，防松零件应齐全。
