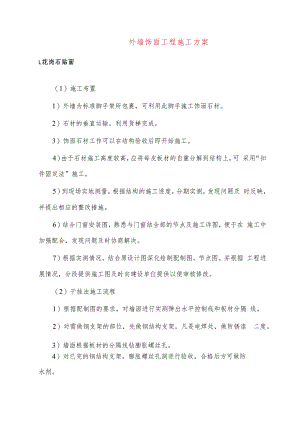

外墙饰面工程施工方案.docx

外墙饰面工程施工方案L花岗石贴面（1）施工布置1）外墙为标准脚手架所包裹，可利用此脚手施工饰面石材。2）石材的垂直运输，利用货梯完成。3）饰面石材工作可以在结构验收后即开始施工。4）由于石材施工高度较高，应将每皮板材的自重分解到结构上，可 采用“扣件固定法”施工。5）到现场实地测量，根据结构的施工进度，分期实测，发现问题及 时反映，并提出相应的整改措施。6）结合门窗安装图，熟悉与门窗结合部的节点及施工详图，便于在 施工中加强配合，发现问题及时协商解决。7）根据实测情况，结合原设计图深化绘制配制图，节点图。并根据 工程进展情况，分段提供施工图及时向建设单位提供以便审核修改。（2）干挂法施工流程1）根据配制图的要求，对墙面进行实测弹出水平控制线和板材分隔 线。2）对需做钢支架的部位，先做钢结构支架，凡是电焊处，做防锈漆 二度。3）墙面根据板材的分隔线钻膨胀螺丝孔。4）对已完的钢结构支架，膨胀螺丝孔洞进行验收，合格后方可做防水剂。（3）花岗石选材，排列编号1）对花岗石的规格、颜色进行分类，并根据绘制图的排列进行编号。2）对到场的花岗石的质量进行验收，不得有破碎、掉楞、缺角，要 求色泽一致，纹理均匀。3）对板材的边角，用手提式角向机进行打磨，使边角光滑。（4）基层处理1）基层混凝土墙面混凝土达到设计强度100队2）混凝土墙面平整度，垂直度应符合国家验收规范。对明显凸出部 分的混凝土应凿平处理。3）对混凝土基层胡面灰砂，油垢和油渍等应于清除干净。4）涂墙面防水剂：由于板材与墙身之间不填充砂浆，为防止因材料 性能或施工质量可能造成之渗漏，在外墙面上涂刷一层防水剂，以加强 外墙的防水性能。5）弹线:从结构中引出楼面标高和轴线位置，在墙面上弹出安装板 材的水平和垂直控制线，并做砂浆塌饼以控制板材安装的平整度。（5）安装花岗石板材1）钻孔:相邻板块采用不锈钢销钉固定，销钉插在板材侧面孔内， 孔径为0.5cm,深2cm,用电钻钻孔，这直接关系到板材的精确度，因此 要求钻孔位置正确。2）开槽，大规格板材由于自重大，除了由钢扣件将板块下口插牢以外，还在板块中部开槽设置承托扣件支承板块的自重。3）安装不锈钢连接件，连接件形式见图224T°图4-1连接件形式4）根据绘制图的要求，检查调整扣件尺寸。5）然后根据编号安装花岗石板材，调节水平螺丝，挂直板面用统长 麻线检查板材平整度。6）待板材检查无误后，拧紧螺丝。7）用胶泥封闭5不锈钢销子，使其牢固不松动。8）待首皮花岗石板验收合格后，再安装上面花岗石。9）及时清理缝隙，用聚乙稀泡沫塑料填缝，不低于6mm深度。10）打密封膏，封闭石缝，略呈凹型表面。11）及时清理墙面，不受污染。12）板材安装：安装自下而上进行，在墙面最下一排板材安装位置的上下口拉两根水平控制尼龙丝，板材从中间或墙面阳角开始安装，先装 好第一块板为基准，其平整度以塌饼为依据，用线垂吊直，经校准后加 以固定，板材安装完毕，再进行上排扣件限位上排板限位和板材安装， 板材安装要求四角平整，纵横对称。上排板限位见图2.2.4-2a0图42(a)板限位固定图图42(b)脚手架专用不锈钢拉撑片图示13)板材固定:钢扣件和墙身用膨胀螺栓固定，扣件原为一块钻有螺 栓也和销钉孔的平钢板，根据墙面与板材之间的安装距离在现场用手提 式压机加工成角铁型，扣件上下的孔洞均呈现椭圆形，便于安装时调节 位置。14)外饰面接缝的防水处理:外饰面板材接缝的防水处理采用密封 硅胶嵌缝，嵌缝前先在接缝处嵌入柔性条状泡沫聚乙烯材料作为衬底， 以控制密封度和加强密封材料的转接力。15)挂板位置与外脚手拉撑矛盾，采用图2.2.4-2b所示用不锈钢拉撑片置模，拆脚手架时转动90° ,隐入板材缝中。2.玻璃幕墙按照招标文件内容，本工程中玻璃幕墙部分不属本次发包范围，但 依据总承包范畴，该子项在施工时仍应纳入总承包管理。
