城市桥梁工程.docx

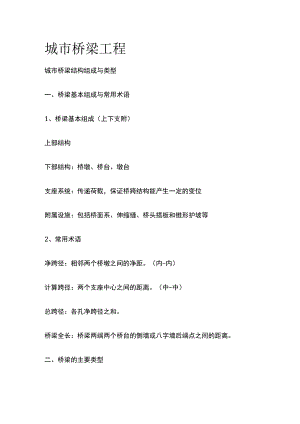

城市桥梁工程城市桥梁结构组成与类型一、桥梁基本组成与常用术语1、桥梁基本组成（上下支附）上部结构下部结构：桥墩、桥台、墩台支座系统：传递荷载，保证桥跨结构能产生一定的变位附属设施：包括桥面系、伸缩缝、桥头搭板和锥形护坡等2、常用术语净跨径：相邻两个桥墩之间的净距。（内-内）计算跨径：两个支座中心之间的距离。（中-中）总跨径：各孔净跨径之和。桥梁全长：桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。二、桥梁的主要类型L按受力特点分 梁式桥：在竖向荷载下无水平反力。拱式桥：受压为主刚架桥悬索桥：以悬索为主要承重结构组合体系桥：斜拉桥也是组合体系桥的一种2、按桥梁多孔跨径总长或单孔跨径分类（八三百千总，五二四一五）30L8 J 20>L05100>L>30 中 40>L0201000L100 大 150>L040L>1000 特大 L0>1503、按跨越障碍的性质分为高架桥和栈桥一、模板、支架和拱架的设计与验算L模板、支架和拱架应具有足够的承载力、刚度、稳定性。2、模板、支架和拱架施工设计应包括:（三图一书两说明、质量安全 材料表）工程结构简图、总装图、细部构造图;设计计算书；设计说明书和使用 说明书；制作、安装的质量及精度要求；安装、拆除时采取的安全措施 及注意事项；材料的性能要求及材料数量表。3、强度验算：梁、板和拱的底膜及支撑板、拱架、支架等：自重、混凝土砌体自重、 材料及施工人员荷载、撞击力、其他小侧模板：新浇混凝土对侧面模板的压力、振捣混凝土时的荷载大侧模板：新浇混凝土对侧面模板的压力、倾倒混凝土时产生的水平冲 击力4、刚度验算梁、板和拱的底膜及支撑板、拱架、支架等：自重、混凝土砌体自重、 撞击力、其他小侧模板：新浇混凝土对侧面模板的压力大侧模板：新浇混凝土对侧面模板的压力5、施工预拱度考虑因素：设计文件规定的结构预拱度、弹性变形、非 弹性变形、基础受载后的沉降 二、模板、支架和拱架的制作与安装L预压地基合格并形成记录2、支架通行孔的两边应加设护桩、限高架、安全警示标志、夜间应设 警示灯。3、施工脚手架、便桥不得与支架或拱架共用同一支撑结构。4、预压支架合格并形成记录三、模板、支架和拱架的拆除L非承重侧模应在混凝土强度能够保证结构棱角不损坏时方可拆除， 混凝土强度以为2.5MPa及以上。2、承重模板、支架应在混凝土强度能承受其自重及其他可能叠加荷载 时，方可拆除。3、模板、支架和拱架拆除应遵循先支后拆、后支先拆的原则。横向同 时卸落，纵向对称均衡卸落。简支梁、连续梁的模板应从跨中向支座方 向依次循环卸落；悬臂梁结构的模板宜从悬臂端开始Jl质序卸落。预应力混凝土结构的侧模应在预应力张拉前拆除，底模应在预应力建立 后拆除。
