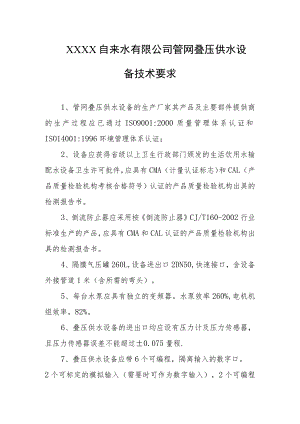

自来水有限公司管网叠压供水设备技术要求.docx

XXXX自来水有限公司管网叠压供水设备技术要求1、管网叠压供水设备的生产厂家其产品及主要部件提供商的生产过程应已通过ISO9001:2000质量管理体系认证和ISO14001:1996环境管理体系认证；2、设备应获得省级以上卫生行政部门颁发的生活饮用水输配水设备卫生许可批件，应具有CMA（计量认证标志）和CAL（产品质量检验机构考核合格符号）认证的产品质量检验机构出具的检测报告书。3、倒流防止器应采用按倒流防止器CJ/T160-2002行业标准生产的产品，应具有CMA和CAL认证的产品质量检验机构出具的检测报告书。4、隔膜气压罐260L,设备进出口2DN50,快速接口，含设备外接管道1米（含所需的弯头）。5、每台水泵应具有独立的变频器。水泵效率260%,电机机组效率，82%。6、叠压供水设备的进出口均应设有压力计及压力传感器，且压力传感器误差不能超过±0.075量程.7、叠压供水设备应带6个可编程，隔离输入的数字口。2个可标定的模拟输入（需要时可作为数字输入），2个可编程模拟输出，3个可编程数字输出。叠压供水设备应有实现数据远程传输的设备并预留数据端口。8、所有设备的设计、制造装配都要按照最先进的工艺技术进行。设备的每个部件可在现场安装。两个相同设备上的对应部件要能够互换。9、外箱体整体尺寸为WL5XL2m,高度W1.2m,提供的一体式成套设备应安装紧凑，外箱体尺寸应标准规范统一设计。10、管网叠压设备不论安装于室内还是室外，均应采用整体式，不得采用分体式。整体式管网叠压设备的外箱防护等级不低于IP21(室内型)或IP25(室外型)。设备应能够手动和自动控制水泵机组运行。设备必须符合运行泵与备用泵的工作形式，且能各自完成单独运行的设计要求。11、设备进出水口压力波动范围：(1)管网叠压供水设备启动时，泵进水压力下降值不得超过0.05Mpao出水压力在10秒内压力波动恢复到目标压力值±5%以内。(2)管网叠压供水设备停止时，进水压力比水泵停止后的进水压力增加值不大于0.IMpa,出水压力波动在土0.07Mpa以内，且在10秒内恢复到目标压力的±5%以内。(3)管网叠压供水设备在自动切换或并联运行时，进水压力变动值不能超过25%,且不大于±0.05MPa。出水压力波动在土O.07Mpa以内，且在1O秒内恢复到目标压力的±5%以内。12、管网叠压供水设备的生产厂家应设有试验台。能提供管网叠压供水设备安装厂内的试验台照片及整个试验流程、规范要求等。13、进出口压力调节及运行工况选择或频率设置等调整时，必须输入密码确认后才允许进入。密码可统一为666666o14、软件编程要求：（1）运行工况及参数选择包含：增压方式、水泵台数选择、出口压力设置、进口最小压力设置、大小泵转换频率即大泵转换到小泵时的最小频率（或无功频率）为35HZ、水泵休眠压力设定为P+O.07Mpa水泵唤醒压力设定为P_0.07Mpa（P-一出口压力设定值）；当水泵（或小泵）在无功频率运行时出口压力高于或低于设定值60S水泵开始切换或进入休眠（唤醒）状态；水泵电机启动频率设定：默认值5HZ,上升下降速率为：2HZ/S（2）增压方式选择：2台泵。2台大泵+1台小泵（设计流量大于20m3h或电动机功率大于2.2kw）15、供水企业将励推叠压装置标准化、规范化的工作,设备生产产家能积极配合供水企业参入这项工作。标准化内容包括：电气线路、电气元器件配置、控制模式、箱体规格、进出水位置尺寸、装置内设备的布置等多方面。供水企业有权要求生产厂家对二次回路、显示屏功能及画面、叠压装置内部设备的布置及箱体尺寸等进行合理修改，并依此制定相关标准，各投标方不得对此方面内容提出专利或技术保密等方面要求。
