金隆硫酸循环水冷却塔收水器技术要求.docx

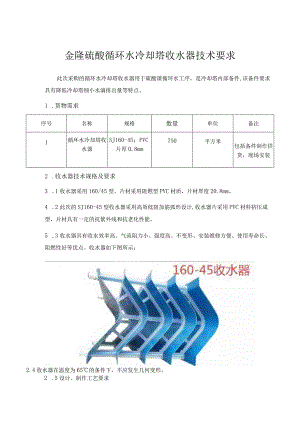

金隆硫酸循环水冷却塔收水器技术要求此次采购的循环水冷却塔收水器用于硫酸课循环水工序，是冷却塔内部备件,该备件要求具有降低冷却塔细小水滴排出量等特点。1 .货物需求序号名称规格数量单位备注1循环水冷却塔收水器SJ160-45；PVC片厚0.8mm750平方米包括备件制作供货，现场安装2 .收水器技术规格及要求3 .1收水器采用160/45型，片材采用阻燃型PVC材质，片材厚度20.8mm。4 .2此次的SJ160-45型收水器采用高效低阻加筋弧形设计,收水器片采用PVC材料挤压成型，片材具有一定的抗紫外线和抗老化性能。5 .3收水器具有收水效率高、气流阻力小、强度高、不变形、安装维修方便、使用寿命长、阻燃性好等优点。收水器如下图所示：2.4收水器在温度为65的条件下，不应发生几何变形。2 .5设计、制作工艺要求采用技术先进、质量可靠的收水器制作工艺，确保分水效果及降低水滴逸散的效果达到设计标准要求，以显著提高周边区域的环境质量。由于该备件内介质具有流速大、压力高、温度高的特点。其配置的收水器的制作安装等应满足冷却塔塑料部件技术条件(DL/T742-2001)的要求执行，根据该实际工况，设计制作产品时应满足以下要求：3 .5.1收水器的设计必须参照现场位置及运行工况，便于安装和维护检修。4 .5.2收水器的设计选择质量好、性能稳定、长期运行可靠的材料，显著减少维护工作量及维护费用。5 .5.3收水器材料的材质：全部为PVC,厚度参照收水器技术规格及要求。6 .5.4收水器所选用材料的材质均应为国内或国外正规生产厂家的合格产品，在加工前应进行材质复检和外观检查，并满足无裂纹、缩孔、折迭、重皮等缺陷要求；7 .设计、制造、验收标准冷却塔塑料部件技术条件(DL/T742-2001)8 .供货范围及时间8.1 供货范围包括对收水器的设计、制造、检验、包装、运输、现场安装以及技术指导、人员培训、质量保证和售后服务及其它相关服务等。以下为供应商必须提供的货物材料和服务：(1)收水器，包括主体货物(含配套固定件等)及防护外筒、随机备件等；(2)到甲方指定的交货地点的运输及保险；(3)相关技术资料；(4)培训；(5)技术服务；(6)售后服务及其它相关服务。8.2 供货时间：合同签订生效后30天。具体以甲方通知送货时间为准。9 .运输9.1 运输由乙方提供，运费及相关费用单独报价，计入总价中。9.2 所有部件应加以固定并有防潮、防振措施，以防在运输过程中可能发生的损坏。9.3 运送货物到甲方施工现场。9.4 所有货物在发运后并不意味着乙方的责任的解除，乙方对其货物的责任将维持到甲方同意完全接受为止。
