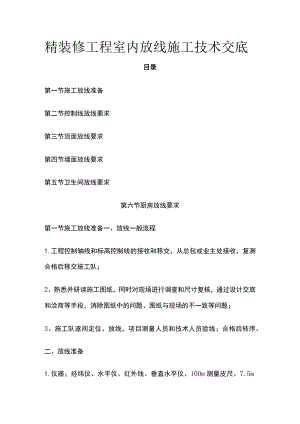

精装修工程室内放线施工技术交底.docx

精装修工程室内放线施工技术交底目录第一节施工放线准备第二节控制线放线要求第三节顶面放线要求第四节墙面放线要求第五节卫生间放线要求第六节厨房放线要求第一节施工放线准备一、放线一般流程1.工程控制轴线和标高控制线的接收和移交，从总包或业主处接收，复测合格后移交施工队；2、熟悉并研读施工图纸，同时对现场进行调查和尺寸复核，通过设计交底和洽商等手段，消除图纸中的问题、图纸与现场的不一致等问题；3、施工队逐间定位、放线，项目测量人员和技术人员验线；合格后转序。二、放线准备1.仪器；经纬仪、水平仪、红外线、垂直水平仪、100m测量皮尺、7.5m钢卷尺、20Om红外线测距仪、三凌镜等都用于测量。2、工具：墨斗、钩鱼丝线（红色、蓝色）都用于弹线。3、材料：大锤、小锤、铁板、木工板、150*150*3铁板、30*30*3角铁、8*40膨胀螺栓、划瓷砖的金刚钻刀头，冲击钻、电焊机、切割机等都用于放线定固。4、人员：施工员、现场总带班、瓦油木带班、放线员、弹线工2人、扫地清理人员2人（此放线5人为一组，根据工作量的大小可增加2-6纽人员）。三、预先刻制喷绘面板四、防线线定位图1.施工界面移交精装后应在大面施工前，根据图纸深化编制各户型放线定位图；2、放线定位图涵盖：强弱电、给排水、空调、瓷砖石材、吊顶标高、软包、木饰面层定位；3、定位图应有交底记录。五、主要的要放样的线：1.地面放线和放样：1）房间整体的轴线；2）墙面完成面线；3）地面各种材料作法界面线；4）固定家具位置线；5）地面排水地漏等点位线。2、墙面放线和放样：1）墙面一米水平线；2）墙面十字轴线和背景墙中心线3）阴角处相邻墙面的完成面线4）墙面各种材料做法的造型和界面线5）开花、插座（电源、电视、电话、网络）等设备末端点位和盒位线。3、顶棚放线和放样：1）吊顶完成面位置线；2）顶面设备点位线；3）天花灯具、消防等点位放样。第二节控制线放线要求一.开始放线前提条件：和总包移交的相关工作必须完成二、1米水平线放样.十字轴线户内每个房间都必须轴线、1米水平线放样三、弹出墙面完成线根据深化图纸和借助已完成的十字轴线和水平线，放出每个房间的墙面完成面线。（在放线中发现房间尺寸有较大偏差必须立即提出）第三节顶面放线要求一.顶面放线具体要求1.吊顶龙骨安装前设立水平线；2、设置灯具等定位标识;3、装饰面层标高设立标识；4、造型定位设立标识（需分级标高标识）；5、吊顶上部空调室内机等设备安装定位；6,梁柱管线开孔大小及位置标识。二、顶面放线1.根据图纸弹出顶面完成面（注意复核顶面上部空间是对设备安装的影响，有问题必须及时提出）。2、卫生间吊顶放线3、吊顶灯具定位线4、顶内水管放线1）顶面冷热水管走线放线和高度标示线2）吊顶水管穿墙孔定位标识5、顶内空调及管道放线1）吊顶面设备（空调）定位线2）空调管走向定位线。第四节墙面放线要求一、墙面放线根据深化图纸，弹出所有饰面材质的完成面线，对于相同材质有分隔的也应把分隔线表示出来例如背景墙二、房间放线案例展示三.强弱电开槽放线1.管线开槽前应进行弹双线定位2、线盒部住进行标高定位标识四、墙面开关点位放线五、背景墙放线六、墙面造型放线第五节卫生间放线要求一、卫生间墙地放线步骤墙地面完成面放线一地面淋浴房放样一墙地面下水孔、开关面板点位放线-地面瓷砖排版放线一墙面瓷砖排版放线二、给排水要求1.给排水管开槽前，管线设置双线定位；2、给水点设置十字中心；3、给水点设置抹灰面进出位标高标识。三、卫生间地面定位放样四、弹出卫生间墙面给水点线路和台盆柜、镜柜中心线五.卫生间淋浴房制放样案例六、卫生间墙时关、瓷砖面板放线1.分隔线通长设置；2、分隔线需上延伸至作业高度以上。七.主卧卫生间镜柜墙面八、主卧台盆柜墙面九.次卧卫生间墙面第六节厨房放线要求一、厨房墙地放线步骤墙地面完成面放线一墙地面柜体放线一油烟机中线一墙地面下水孔、开关面板点位放线一地面瓷砖排版放线一墙面瓷砖排版放线二、放线要求1、油烟机软管走向设置定位标识；2、油烟机挂板设置定位标识。三、厨房放线样板展示四.墙面放线给水管走管标识、开关定位标识、瓷砖排版线、墙面完成面线五、冷热水相应标识及定位模块（卫生间同）六.阳台瓷砖排版放线注意：地漏排版必须和瓷砖排版结合起来才能放线
