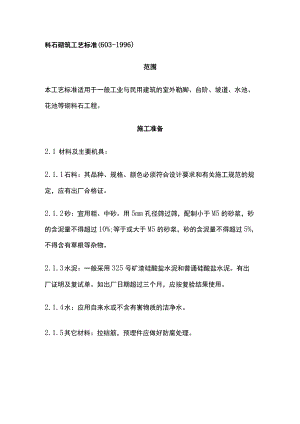

料石砌筑工艺标准(603-1996)范围本工艺标准适用于一般工业与民用建筑的室外勒脚、台阶、坡道、水池、花池等砌料石工程。施工准备2.1 材料及主要机具：2.1.1 石料：其品种、规格、颜色必须符合设计要求和有关施工规范的规定，应有出厂合格证。2.1.2 砂：宜用粗、中砂。用5mm孔径筛过筛，配制小于M5的砂浆，砂的含泥量不得超过10%;等于或大于M5的砂浆，砂的含泥量不得超过5%,不得含有草根等杂物。2.1.3 水泥：一般采用325号矿渣硅酸盐水泥和普通硅酸盐水泥。有出厂证明及复试单。如出厂日期超过三个月，应按复验结果使用。2.1.4 水：应用自来水或不含有害物质的洁净水。2.1.5 其它材料：拉结筋，预埋件应做好防腐处理。2.1.6 主要机具：应备有搅拌机、筛子、铁锹、小手锤、大铲、托线板、线坠、水平尺、钢卷尺、小白线、半截大桶、扫帚、工具袋、手推车、皮数杆等。2.2 作业条件：2.2.1 基础、垫层已施工完毕，并已办完隐检手续。2.2.2 基础、垫层表面已弹好轴线及墙身线，立好皮数杆，其间距约15mm为宜。转角处应设皮数杆，皮数杆上应注明砌筑皮数及砌筑高度等。2.2.3 砌筑前拉线检查基础、垫层表面，标高尺寸是否符合设计要求，如第一皮水平灰缝厚度超过20mm时，应用细石混凝土找平，不得用砂浆掺石子代替。2.2.4 砂浆配合比由试验室确定计量设备经检验砂浆试模已经备好。操作工艺3.1 工艺流程：砂浆搅拌作业准备试排摺底砌料石一验评3.2 砌筑前，应对弹好的线进行复查，位置、尺寸应符合设计要求，根据进场石料的规格、尺寸、颜色进行试排、擢底，确定组砌方法。3.3 砂浆拌制：3.3.1 砂浆配合比应用重量比，水泥计量精度在±2%以内。3.3.2 宜采用机械搅拌，投料顺序为砂子一水泥一掺合料一水。搅拌时间不少于90so3.3.3 应随拌随用，拌制后应在3h内使用完毕，如气温超过30oCz应在2h内用完，严禁用过夜砂浆。3.3.4 砂浆试块：基础按一个楼层或250m3砌体每台搅拌机做一组试块（每组6块），如材料配合比有变更时，还应做试块。3.4 料石砌筑：3.4.1 组砌方法应正确，料石砌体应上、下错缝，内外搭砌，料石基础第一皮应用丁砌。坐浆砌筑，踏步形基础，上级料石应压下级料石至少三分之一O3.4.2 料石砌体水平灰缝厚度，应按料石种类确定，细料石砌体不宜大于5mm泮细料石砌体不宜大于IOmm粗料石砌体不宜大于20mmo3.4.3 料石墙长度超过设计规定时，应按设计要求设置变形缝，料石墙分段砌筑时，其砌筑高低差不得超过L2m03.5.1 当预计连续IOd内日平均气温低于5。C或当日最低气温低于PC时，即进入冬期施工。3.5.2 冬期施工宜采用普通硅酸盐水泥，按冬施方案并对水、砂进行加热，砂浆使用时的温度应在+5。C以上。3.5.3 雨季施工应防止雨水冲刷墙体、下班收工时应覆盖砌体上表面，每天砌筑高度不宜超过L2m°质量标准4.1 保证项目：4.1.1 料石的品种、规格、强度、颜色必须符合设计要求，有出厂合格证。4.1.2 砂浆的品种，强度必须符合设计要求，同强度等级砂浆必须符合下列规定：4.1.2.1 各组试块的平均强度不小于fm,k04.1.2.2 任意一组试块时强度不小于0.75fm,k0当仅有一组试块时其强度不小于fmzko4.1.3 转角处必须同时砌筑，交接处不能同时砌筑时必须留斜槎。4.2 基本项目：4.2.1 料石砌体应内外搭砌，上下错缝，拉结石、丁砌石交替设置，料石放置平稳，灰缝均匀一致，灰缝厚度符合施工规范的规定。4.2.2 料石砌体墙面应采用叨灰勾缝，粘结牢固，密实光洁，横、竖缝交接平整，墙面洁净，清晰美观。4.3 允许偏差项目，见表6-3。表6-3允许偏差（mm）顶次顶目毛料石粗料石半细料石细料石检验方法基础墙基础墙墙、柱墙、柱1轴线位移201515101010用经纬仪、水2基础及顶面标高±25±15±15+15±10±10准仪、尺量检查3砌体厚度±30+20-10±15+10-5+10-5+10-5尺量检查每层201075用经纬仪或吊线坠±高30252015每层用托线板检查5平整度墙、柱201075用靠尺和楔形塞检查6水平灰缝平直度1075拉IOm小线，尺量检查成品保护5.1 料石墙砌筑完后，未经有关人员检查验收，轴线桩、水准桩、皮数杆应加以保护，不得碰坏、拆除。5.2 砌体中埋没的构造筋应注意保护，不得随意踩倒弯折。5.3 细料石墙、柱、垛、应用木板、塑料布保护，防止损坏楞角或污染。应注意的质量问题6.1 砂浆强度不稳定：材料计量要准确，搅拌时间要达到规定的要求。试块的制作、养护、试压要符合规定。6.2 水平灰缝不平：皮数杆应立牢固，标高一致，砌筑时小线要拉紧，穿平墙面，砌筑跟线。6.3 料石质量不符合要求：对进场的料石品种、规格、颜色验收时要严格把关。不符合要求时拒收，不用。6.4 勾绛粗糙：应叨灰操作，灰缝深度一致，横竖缝交接平整，表面洁净。质量记录本工艺标准应具备以下质量记录：7.1 材料（料石、水泥、砂等）出厂合格证及复试报告。7.2 砂浆试块试验报告。7.3 分项工程质量检验评定。7.4 隐检、预检记录。7.5 冬期施工记录。7.6 设计变更及洽商记录。7.7 其它技术资料。
