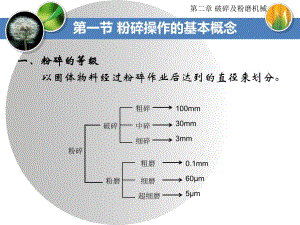

第一节 粉碎操作的基本概念一、粉碎的等级一、粉碎的等级 以固体物料经过粉碎作业后达到的直径来划分。粉碎破碎粉磨粗碎中碎细碎粗磨细磨超细磨100mm30mm3mm0.1mm60m5m第二章 破碎及粉磨机械二、物料直径的确定 平均直径 在三向空间内，设b为料块的宽度、l为料块的长度、h为料块的长度。料块：3hbld均或3lbhd均颗粒：2bld均或lbd均第一节 粉碎操作的基本概念第二章 破碎及粉磨机械第一节 粉碎操作的基本概念 筛析方法 尺寸很小的颗粒 设相邻两层筛面孔尺寸分别为：b1、b2 则残留在两层筛面之间的颗粒直径为：算术平均数 几何平均数 调和平均数221bbd均bbd21均22121bbbbd均第二章 破碎及粉磨机械第一节 粉碎操作的基本概念泰勒制标准筛序 各国标准筛的规格不尽相同，常用的泰勒制是以每英寸长的孔数为筛号，称为目。目数是指物料的粒度或粗细度。一般定义是指在1英寸*1英寸的面积内的筛网，物料能通过该筛网，筛网的孔数即定义为目数。如200目，就是该物料能通过1英寸*1英寸内有200个网孔的筛网。以此类推，目数越大，说明物料粒度越细；目数越小，说明物料粒度越大。筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为目数。第二章 破碎及粉磨机械第一节 粉碎操作的基本概念泰勒制标准筛序 标准筛目数对应尺寸：筛孔尺寸：4.75mm 标准目数：4目 筛孔尺寸：4.00mm 标准目数：5目 筛孔尺寸：3.35mm 标准目数：6目 筛孔尺寸：2.80mm 标准目数：7目 筛孔尺寸：2.36mm 标准目数：8目 筛孔尺寸：2.00mm 标准目数：10目 筛孔尺寸：1.70mm 标准目数：12目 筛孔尺寸：1.40mm 标准目数：14目 筛孔尺寸：1.18mm 标准目数：16目 筛孔尺寸：1.00mm 标准目数：18目 筛孔尺寸：0.850mm 标准目数：20目 筛孔尺寸：0.710mm标准目数：25目第二章 破碎及粉磨机械 筛孔尺寸：0.600mm 标准目数：30目 筛孔尺寸：0.500mm 标准目数：35目 筛孔尺寸：0.425mm 标准目数：40目 筛孔尺寸：0.355mm 标准目数：45目 筛孔尺寸：0.300mm 标准目数：50目 筛孔尺寸：0.250mm 标准目数：60目 筛孔尺寸：0.212mm 标准目数：70目 筛孔尺寸：0.180mm 标准目数：80目 筛孔尺寸：0.150mm 标准目数：100目 筛孔尺寸：0.125mm 标准目数：120目 筛孔尺寸：0.106mm 标准目数：140目 筛孔尺寸：0.090mm 标准目数：170目 筛孔尺寸：0.0750mm 标准目数：200目 筛孔尺寸：0.0630mm 标准目数：230目 筛孔尺寸：0.0530mm 标准目数：270目 筛孔尺寸：0.0450mm 标准目数：325目 筛孔尺寸：0.0374mm 标准目数：400目第一节 粉碎操作的基本概念三、粉碎比i（粉碎度）粉碎前固体物料的平均直径D均 粉碎后固体物料的平均直径d均 粉碎比：dDi均均均又称：平均粉碎比公称粉碎比i公称=粉碎机最大出料口宽度粉碎机最大进料口宽度一般情况 i公称i均第二章 破碎及粉磨机械第一节 粉碎操作的基本概念v 粉碎级数 多台粉碎机串联满足工艺要求，那么台数即是粉碎级数。用i0表示，也称作总粉碎比。或，i0=i1i2i3 in 均直径）最后粉碎产品尺寸（平径）物料最初尺寸（平均直i0第二章 破碎及粉磨机械第一节 粉碎操作的基本概念四、物料的易碎性u强度u硬度u密度u结构的均匀性u含水量u粘性u裂痕u表面情况u形状 第二章 破碎及粉磨机械硬度和强度：强度破碎的难易程度；硬度粉磨的难易程度 第一节 粉碎操作的基本概念五、破碎系统破碎系统：经过多级破碎以达到工艺所要求物料粒度的生产系统成为破碎系统。单级破碎：破碎比比较大的破碎机可以采用单级破碎。流程简单，投资小，但产出物料不均匀。选择破碎流程的原则：不做过度粉碎。第二章 破碎及粉磨机械第二节 粉碎理论一、表面积假说 物料粉碎所需要的功于粉碎过程中新增加的表面积成正比。物料破碎所需要的功大部分消耗于变形功、摩擦损失功、颗粒表面结构和内部结构变化所耗费的功以及噪声、热损失上。表面积假说适用于细磨。第二章 破碎及粉磨机械第二节 粉碎理论二、体积假说 物料受力变形，使内部产生应力，当外力达到物料的强度极限值时，物料变形过大粉碎成小块。对几何形状相似的同类物料作同样的破碎是，其所需要的能力与其体积或重量成正比。体积假说适用于粗碎、中碎。第二章 破碎及粉磨机械第二节 粉碎理论三、裂纹理论 物料受力变形，积累能量产生裂纹，最后破碎。破碎所需的功和裂纹的长度成正比，裂纹又和破碎颗粒尺寸的平方根成反比。裂纹理论适用于细碎和粗磨阶段。第二章 破碎及粉磨机械
