计算机组装与维护53.ppt

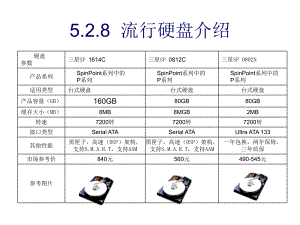

5.2.8 流行硬盘介绍 硬盘参数三星SP 1614C三星SP 0812C三星SP 0802N产品系列SpinPoint系列中的P系列SpinPoint系列中的P系列SpinPoint系列中的P系列适用类型台式硬盘台式硬盘台式硬盘产品容量（GB）160GB80GB80GB缓存大小（MB）8MB8MGB2MB转速7200转7200转7200转接口类型Serial ATASerial ATAUltra ATA 133其他性能黑匣子，高速（DSP）架构，支持S.M.A.R.T，支持AAM黑匣子，高速（DSP）架构，支持S.M.A.R.T，支持AAM一年包换，两年保修，三年质保市场参考价840元560元490-545元参考图片5.3 软驱与软盘5.3.1 软驱的结构与工作原理软驱的结构与工作原理 软驱从外形尺寸上分有两种类型：一是5.25英寸软驱，现已淘汰；一是3.5英寸软驱，是现在软驱的主流尺寸。软驱主要由控制电路板、马达、磁头定位器和磁头等几部分组成。软驱的工作原理是：马达带动软盘的盘片转动（转速较慢，大约每分钟300转），磁头定位机构是一个很小的步进马达，负责把磁头移动到正确的磁道上，由磁头完成读写操作。当软盘插入软驱时，它的读写孔被打开，磁头通过该读写孔与盘片接触（软驱磁头在进行读写操作时是接触盘片的）进行读写。5.3 软驱与软盘5.3.2 5.3.2 软盘的结构软盘的结构5.3.3 其他几种新型的软驱介绍ZIP驱动器又称海量存储器，是最早出现的大容量软盘驱动器，ZIP采用非接触式磁头设计读写速度更快，更稳定，且不易损坏。MO(Magneto Optical)也简称光盘机，尺寸通常为5.25英寸，它是一种结合光学原理与磁场原理来存储数据的新式存储设备。LS-120它采用了接触式磁头结构，内建了8KB缓存。可以读取现存的上亿张3.5英寸的传统软盘。LS-120的兼容性要好于ZIP和MO，但价格也较高，一般用户无法承受。5.4 CD-ROM驱动器 CD-ROM光盘具有容量大（一般为640MB/张）、成本低、可靠性高、易于长期保存等优点。读取CD-ROM光盘必须要有专用设备，这个专用设备就叫CD-ROM驱动器，简称光驱。5.4.1 CD-ROM的结构CD-ROM驱动器从外观上看，主要由以下几个部分构成：光盘托盘（用于放置光盘的）；耳机插孔（接耳机，听CD音乐）；音量旋钮（调节耳机音量大小）；工作指示灯；紧急弹出孔（紧急情况下停电，通过该孔可以弹出光盘托盘）；播放/向后搜索按钮（播放CD音乐光盘时用）；打开/关闭/停止按钮（打开或关闭托盘）。CD-ROM驱动器内部组成包括三个部分：CD-ROM光盘旋转装置（小型电机）、光头控制系统（包括激光发射器、检测器、反射棱镜、光头控制电路等）、信号处理电路。5.4.2 光盘的数据存储方式 CD-ROM光盘片是用特殊的透明塑料或有机玻璃制成，上面附着一层金属薄膜用来记录信息。光盘的数据存储不是杂乱无章的，而是记录在数据轨道中的。数据轨道的形状为阿基米德螺旋线。当高能量激光光束照射到光盘表面时，会使照射处的金属膜熔化而形成一个凹坑(沟)，没有照射到的地方相对于凹坑来说就是凸起(岸)。光盘表面金属膜的岸沟两种状态的交替变化就记录了二进制的“0”和“1”，由沟到岸或由岸到沟的跳变处记录数据“1”，沟内或岸上处记录数据“0”。光盘表面金属膜上的这种凹凸不平的小坑是一种不易改变的物理状态，它记录的信息是永久的，不能改变。5.4.3 CD-ROM驱动器的性能指标1 1、倍速与数据传输率：、倍速与数据传输率：倍速是指光驱读盘的最大速度，用多少倍的方式来标称。光驱倍速从早期的单倍速发展到了今天的48倍速、52倍速（通常记作48X、52X），光驱倍速衡量的是光驱在1秒钟时间内所能读取的最大数据量，以150K字节为单位。2 2、缓存大小：、缓存大小：光驱内部带有缓存，安装于驱动器的电路板上，用于存储将要发送给计算机的数据。它实际上也是实现“预处理”操作的一种存储器，提前为下一步操作准备好数据，以提高光驱的读取速度。3 3、平均查找时间：、平均查找时间：又叫平均访问时间或平均寻道时间，是指光驱的激光头从原来的位置移动到指定将要读取的数据区后，开始读取数据到将数据传输至缓存所用的时间，单位为毫秒（ms）。4 4、接口方式：、接口方式：CD-ROM驱动器的接口是驱动器与主机的连接口，是从驱动器到计算机的数据传输途径，不同的接口方式也会影响光驱的传输速度。5 5、CPUCPU占有率：占有率：也叫CPU占用时间，是指光驱在保持一定的转速和数据传输率时所占用CPU的时间。5.4.4 CD-ROM驱动器的跳线设置 光驱跳线与硬盘跳线很类似，其跳线位置位于光驱数据线与电源接口之间。光驱跳线状态一般只有Master、Slave、Cable Select三种，很少会出现其他状态，各种品牌的CD-ROM驱动器也几乎全是一样，遵循同一个规范 5.5 CD-R/RW CD-R是光盘刻录机（CD Recorder）的简写，它是一种可单次写入，多次读取（Write Once，Read Multiple）的驱动器。支持重复刻录的新技术，那就是CD-RW（CD ReWritable）。CD-RW刻录机能够反复地对CD-RW光盘进行刻写，可以把上面的信息抹掉后再次地写入新信息。5.5.1 CD-R/RW5.5.1 CD-R/RW的结构与工作原理的结构与工作原理 48X24X48X，分别表示该驱动器的读取速度为48速，刻录速度为24速，擦除速度为48速。CD-R工作原理为：利用大功率激光束的热效应使激光束焦点照射的盘区处产生不可逆变的物理化学变化，形成具有与CD-ROM光盘片凹坑（沟）相同光学反射特性的信息凹坑，凹坑与平面交错表示“0”和“1”。光驱读取这些平面和凹坑时自动将之转换为0和1。这种热效应产生的变化（凹坑变化）是一次性的，一旦形成凹坑就不能再恢复到原来的状态，所以CD-R只支持一次写入，不能重复写入。CD-RW的工作原理与CD-R的原理相类似，都是采用“相变”技术，即利用激光束的热效应使盘片发生变化。不同之处在于，CD-RW进行了相位转换。CD-RW的盘片上镀的是特殊的相变材料，主要分为银、铟、硒和碲等稀有金属。有两种状态：结晶和非结晶，等同于CD-R盘片的平面和凹坑。5.5.2 CD-R/RW光盘的结构CD-RCD-R光盘结构光盘结构 5.5.2 CD-R/RW光盘的结构CD-RWCD-RW光盘结构光盘结构 5.3.3 CD-R/RW的性能指标1 1、读写速度：、读写速度：CD-R/RW也有倍速之分。与CD-ROM不同的是，CD-R/RW有三个速度指标：刻录速度、读取速度和擦除速度（CD-R没有此项速度），刻录速度要慢一些。2 2、接口方式：、接口方式：刻录机也有内置和外置之分别。内置的接口有SCSI接口和IDE接口两类，外置接口有SCSI接口、并口、PC卡接口、USB接口、1394接口等几种。3 3、缓存容量：、缓存容量：刻录数据时，仍是先把数据写入缓存，刻录软件再从缓存区调用这些要刻录的数据。在记录的同时，后续数据再写入缓存中，以供下一步调用。对刻录机来说，缓存越大，刻录的成功率就越高。4 4、兼容性：、兼容性：兼容性首先是对盘片的兼容，其次是刻录方式的兼容。5 5、价格与品牌：、价格与品牌：比较同档次的刻录机产品，选购知名品牌且价格较便宜的产品。5.5.4 CD-R/RW的使用1 1、CdburnCdburn与与DvdburnDvdburn软件：软件：这是两款Windows Server 2003操作系统中自带的免费为管理员、开发者和高级用户设计的刻录软件。2 2、Direct CDDirect CD软件：软件：这是一款美国Adaptec公司开发的刻录软件，主要功能是可以使用UDF技术将CD-R/RW的盘片当作硬盘使用。3 3、Easy CD CreatorEasy CD Creator软件：软件：这也是一款美国Adaptec公司开发的软件产品，它可以制作VCD、数据光盘、音乐光盘、插页和标签等五种类型的光盘，支持所有的刻录方式，并提供光盘对刻（CD Copy），制作开机引导光盘和多盘复制等刻录功能。4 4、CD-Maker ProCD-Maker Pro软件：软件：美国NTI公司开发的CD刻录软件，可以完成许多刻录工作，如刻录数据光盘、多段式光盘、音乐CD、多模式CD等，也支持光盘对刻。5 5、Nero-Burning ROMNero-Burning ROM软件：软件：是德国AHEAD公司推出的刻录软件，也是目前深受许多用户青睐的刻录软件之一。5.6 DVD驱动器 DVD是Digital Versatile Disc的简写，即数字通用光盘，DVD集计算机技术、光学记录技术和影视技术等为一体，可以满足用户对大存储容量、高性能存储媒体的需求。一张DVD光盘的容量可达5.7GB甚至更高，DVD向下兼容CD、VCD和CD-ROM等格式的光盘。5.6.1 DVD5.6.1 DVD驱动器的分类驱动器的分类类别功能说明DVD-ROM只读型DVD驱动器，始于1996年，类似于CD-ROM，并向下兼容所有格式的CD盘片。DVD-Video在DVD-ROM的基础上发展起来的，最初意图只是提供视频的储存与复制功能，盘片与家用影音光盘类似。DVD-Audio始于2000年，类似于CD-Audio，盘片是一种音乐碟片，也支持视频、字幕、菜单、屏保等。DVD-R是限录一次的DVD，类似于CD-R，俗称DVD刻录机，所刻盘片可以在家用普通DVD影碟机上播放。DVD-RAM由日立、松下和东芝三家开发，支持反复刻录，最适合于数据存储，所刻盘片不能在DVD影碟机上使用。DVD-RW由先锋和夏普公司开发，支持反复刻录，主要用于刻录视频，与绝大多数家用DVD影碟机兼容。DVD+RW由Dell、HP、Philips、Sony、Yamaha等几家公司开发，支持反复刻录，适合于数据存储、视频存储，并与绝大多数普通家用DVD影碟机兼容。5.6.2 DVD可重复刻录格式1、DVD-RAM:DVD-RAM的全称为DVD-Random Access Memor，中文意思是DVD随机存储器。它的盘片是目前所有DVD刻录盘片中最复杂性的,如右图所示。2、DVD-RW:DVD-RW是第二个被DVD论坛组织认证的DVD重复刻录技术,DVD-RW采用变相式的读写技术，支持重复擦写数据。DVD-RW的优点是兼容性好，而且能以DVD视频格式来保存数据，可以在普通家用影碟机上播放。3、DVD+RW:DVD+RW是目前唯一与现有的DVD播放器、DVD驱动器全部兼容的可重写格式，也是唯一获得微软公司支持的DVD刻录标准。DVD+RW不仅可以作为个人计算机的数据存储,还可以直接以DVD视频的格式刻录视频信息，DVD+RW盘片单面容量为4.7GB，双面容量为9.4GB5.6.2 DVD可重复刻录格式性能DVD+RWDVD-RW防刻死技术有无纠错管理功能有无CLV（恒定线速度）有无CAV（恒定角速度）有无对已刻录出来的DVD视频盘片的导入再编辑功能有无格式化拖拽式的刻录方式（与CD刻录类似）有无光盘刻录封口时间较短较长 DVD-RW与DVD+RW的性能对比 5.6.3 DVD盘片的物理结构 CD盘片的最小凹坑长度为0.83微米，道间距为1.6微米，采用波长为780纳米790纳米的红外激光器读取数据。而DVD盘片的最小凹坑长度为0.4微米，道间距为0.74微米，采用波长为635纳米650纳米的红外激光器读取数据。按照单/双面和单/双层结构的组合，DVD盘片可以分为单面单层、单面双层、双面单层和双面双层四种物理结构。在外形尺寸上，DVD盘片也有两种尺寸，一是直径为12cm的盘片，一是直径为8cm的盘片盘片直径单面单层（DVD-5）单面双层（DVD-9）双面单层（DVD-10）双面双层（DVD-18）12cm4.7GB9.4GB8.5GB17GB8cm1.4GB2.9GB2.6GB5.3GB5.6.
