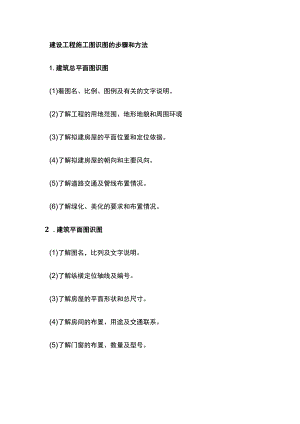

建设工程施工图识图的步骤和方法.docx

建设工程施工图识图的步骤和方法1.建筑总平面图识图(1)看图名、比例、图例及有关的文字说明。(2)了解工程的用地范围、地形地貌和周围环境(3)了解拟建房屋的平面位置和定位依据。(4)了解拟建房屋的朝向和主要风向。(5)了解道路交通及管线布置情况。(6)了解绿化、美化的要求和布置情况。2 .建筑平面图识图(1)了解图名，比列及文字说明。(2)了解纵横定位轴线及编号。(3)了解房屋的平面形状和总尺寸。(4)了解房间的布置、用途及交通联系。(5)了解门窗的布置、数量及型号。(8)了解剖解位置及索引符号。3 .建筑立面图识图(1) 了解图名及比例。(2)了解立面图与平面图的对应关系。(3)了解房屋的外貌特征。(4)了解房屋的竖向标高。(5)了解房屋外墙面的装修做法。4.建筑剖面图识图(1)了解图名及比例。(2)了解剖面图与平面图的对应关系。(3)了解房屋的结构形式。(4)了解主要的标高和尺寸。(5)了解屋面、楼面、地面的构造层次及做法。(7)了解索引详图及所在的位置及编号。5.建筑详图识图(1)图名(或详图符号)、比例。(2)表达出构配件各部分的构造连接方法及相对位置关系。(3)表达出各部位、各细部的详细尺寸。(4)详细表达构配件或节点所用的各种材料及其规格。(5)有关的施工要求，构造层次及制作方法说明等。6.结构图识图(1)从上往下、从左往右的看图顺序是施工图识图的一般顺序，比较符合看图的习惯，同时也是施工图绘制的先后顺序。(2)由前往后看，根据房屋的施工先后Jll三,从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后JI访。(3)看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概况、结构方案等。然后看总说明及每一张图纸，熟悉结构平面布置，检查结构布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及节点详图。(4)图纸中的文字说明是施工图的重要组成部分，应认真仔细逐条阅读，并与图样对照看，便于完整理解图纸。(5)在整个读图过程中，要把结构施工图与建筑施工图、水暖电施工图结合起来，看有无矛盾的地方、构造上能否施工等。
