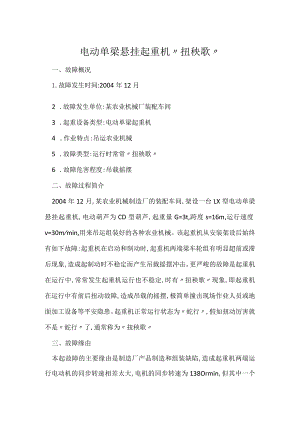

其他伤害-电动单梁悬挂起重机“扭秧歌”.docx

电动单梁悬挂起重机扭秧歌一、故障概况1.故障发生时间:2004年12月2 .故障发生单位:某农业机械厂装配车间3 .起重设备类型:电动单梁起重机4 .作业特点:吊运农业机械5 .故障类型:运行时常常扭秧歌6 .故障危害程度:吊载摇摆二、故障过程简介2004年12月,某农业机械制造厂的装配车间,架设一台LX型电动单梁悬挂起重机,电动葫芦为CD型葫芦,起重量G=3t,跨度s=16m,运行速度v=30mmin,用来吊运组装好的各种农业机械。该起重机从安装架设后始终有如下故障:起重机在启动和制动时,起重机两端梁车轮组有明显超前或滞后现象,造成起制动时不稳定而产生吊载摇摆冲击。更严峻的故障是起重机在运行中,常常发生起重机运行也不稳定,时有扭秧歌现象,即起重机在运行中有前后扭动故障,造成吊载的摇摆,极简单撞击现场作业人员或地面加工设备等平安隐患。起重机正常运行状态为蛇行,假如扭动厉害就不是蛇行了,通常称为扭秧歌三、故障缘由本起故障的主要缘由是制造厂产品制造和组装缺陷,造成起重机两端运行电动机的同步转速相差太大,电机的同步转速为138Ormin,但其中一个电机转速为1320rmin,另一个电动机转速为1410rmio同时两台电机刹车松紧相差也大,刹车松启动时抢跑,刹车紧制动时抢停,这样就会造成起重机起制动时产生两端超前滞后现象加大,两台电动机转速相差较大势必在运行中歪斜啃道。造成本起故障的其他缘由还有：(1)起重机车轮组(四组)对角线按标准规定超差4mm,造成起重机易跑偏歪斜,一歪斜就简单啃道,一道就有阻力,有阻力就简单让该车轮组运行滞后,起重机两端车轮在轨道上运行不同步就简单扭秧歌。2)两条轨道的凹凸差超标,促使产生车轮组运行不同步。(3)车轮轮缘与工字钢轨道的下翼缘之间的间隙太大,属于安装架设问题,标准间隙为34mm,而该起重机有的车轮轮缘与轨道的侧隙达到7mm,造成起重机运行摇摆。四、故障预防措施尽量在组装前选用转速接近的二台电动机组装在一台起重机两端出厂前试车应留意两端制动器的刹车尽量保持松紧全都通过手感检测起重机两端运行制动器的刹车松紧,如松紧相差太大,应准时进行调整(3)起重机构架的几何精度,主要是跨度偏差对角线差和车轮着力点高度差,应保证符合相应标准要求。(4)轨道的安装精度,如跨度偏差、凹凸差、倾斜度等应保证符合相应标准要求。5)“扭秧歌运行存在平安隐患,起重机运行时,其两端车轮超前滞后相差值不超过跨度的1/60为正常的蛇行,超过1/60为扭秧歌故障。
