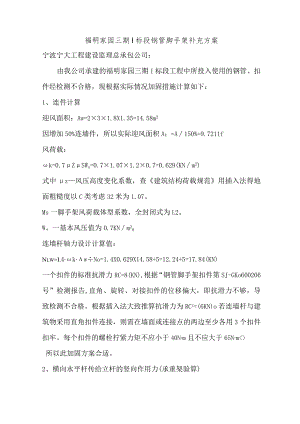

福明家园三期I标段钢管脚手架补充方案宁波宁大工程建设监理总承包公司：由我公司承建的福明家园三期I标段工程中所投入使用的钢管、扣件经检测不合格，现根据实际情况加固措施计算如下：1、连件计算迎风面积：Aw=2×3×1.8X1.35=14.58m2因增加50%连墙件，所以实际迎风面积A；=A150%=9.7211f风荷载：k=0.7ZSWo=0.7×1.07×1.2×0.7=0.629(KNm2)式中z风压高度变化系数，查建筑结构荷载规范用插入法得地面粗糙度以C类考虑32米为1.07。Ms一脚手架风荷载体型系数，全封闭式为L2。W。一基本风压值为0.7KNm20连墙杆轴力设计计算值：Nlw=I.4kw÷No=1.4X0.629X14.58+5=12.24+5=17.84(KN)一个扣件的标准抗滑力RC=8(KN),根据“钢管脚手架扣件第SJ-GKo600206号”检测报告,直角、旋转、对接扣件的位移偏大，即抗滑力不够，导致检测不合格。根据插入法大致推算抗滑力为RCz=(6KN)o若连墙杆与建筑物采用直角扣件连接，则需在墙面或连接点的两边至少各用3个扣件扣牢。每个扣件的螺栓拧紧力矩不应小于40Nm且不应大于65Nm<>所以此加固方案合适。2、横向水平杆传给立杆的竖向作用力(承重架验算)横向水平杆自重:qll=O.038(KNm)纵向水平杆(大横杆)荷载标准值：P12=2Xq3Xla=2X0.038X1.35=0.103(KN)脚手板荷载标准值：P13=0.35XI.35XI.2=0.567(KN)可变荷载标准值：P21=3X1.35X1.2=4.86(KN)作用在扣件上的竖向作用荷载设计计算值：R=1.2(qllXlb÷P12+P13)+1.4XP212=0.51.2X(0.038X1.2+0.103+0.567)+1.4X4.86=3.831一个扣件的标准抗滑力RC=8(KN),根据“钢管脚手架扣件第SJ-GKO600206号”检测报告,直角、旋转、对接扣件的位移偏大，即抗滑力不够，导致检测不合格。根据插入法大致推算抗滑力为RCz=(6KN)0IKRc=(6KN),故扣件的抗滑承载力满足要求。螺栓拧紧力矩不应小于40Nm且不应大于65Nm<>宁波建设总承包公司江北营业调度楼项目部202*年7月25日安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号,听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥,密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
