消防报警系统施工方案.docx

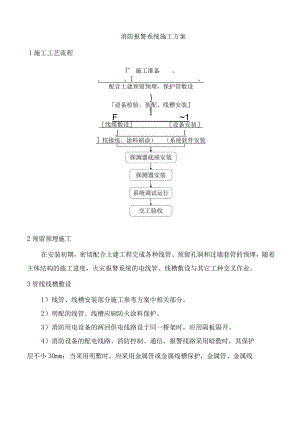

消防报警系统施工方案1施工工艺流程施工准备、,、I、配合土建预留预埋，保护管敷设设备检验、装配、线槽安装IF1线缆敷设设备安装JI校接线、涂料刷涂）系统软件安装2预留预埋施工在安装初期，密切配合土建工程完成各种线管、预留孔洞和过墙套管的预埋，随着主体结构的施工进度，火灾报警系统的电线管、线槽敷设与其它工种交叉作业。3管线线槽敷设1）线管、线槽安装部分施工参考方案中相关部分。2）明配的线管、线槽应刷防火涂料保护。3）消防用电设备的两回供电线路设于同一桥架时，应用隔板隔开。4）消防设备的配电线路、消防控制、通信、报警线路采用暗敷时，其保护层不小30mm；当采用明敷时，应采用金属管或金属线槽保护，金属管、金属线槽上应采取涂防火涂料等防火保护措施。5）在施工中，要确保所有的连接导线无断点，导线与端子的连接应按相应的操作规程进行操作，其接头应在接线盒内用焊接或端子连接。4探测器安装1）确定探测器的安装位置应避开温、湿度急剧变化的地方，纵横成排对称,固定牢固美观，探测器安装还应遵循下表原则：序号探测器安装位置距离（m）1距墙或间壁的最小距离20.52距照明灯具的水平净距20.23距高温光源灯具的净距20.54距自动喷水喷头净距20.35距防火门的间距26距送风口边的距离1.57距多孔送风口的水平距离20.58距遮挡物>0.59距横梁、顶棚最小距离20.52）探测器属精密电子仪器部件，由底座和探头两部分组成，为了保护好探测器，在安装探测器时先安装其底座，待整个火灾报警系统全部安装完毕时，才最后安装探险头并进行调试工作。3）本工程探测器底座采用明装方式，可直接安装在建筑物吊顶的顶板上,安装时做好与装修工程的配合。4）探测器或底座的报警确认灯，应面向便于人员观察的主要入口方向。5）探测器的接线，先将预留在盒内的导线用剥线钳剥去绝缘层，剥线时,注意不要碰掉编号套管，将剥好的线芯顺时针连接在与探测器底座的各级相对应的接线端子上。探测器底座的外接导线，应留有不小于15CnI的余量，线端处应有明显标志。6）探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。7）探测器的“+”线应为红色，线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致。8）探测器安装完毕后应采取保护措施。5手动报警器的安装手动报警按钮应设置在明显和便于操作的部位，距地面高为L3111.5m,安装牢固，不得倾斜。外接导线留有不小于15Cnl余量，并在端部有明显标志。6模块、声光报警器、警铃安装安装方式组配图标准安装型：可直接安装在现场标准86型预埋盒和120型单联电气盒内，jI.白色SS料蠢板（的设备提供）安装方法同上输入输出模块1）安装先将警铃安装板用M4螺钉紧固在预埋件接线盒上（安装板上的箭头应向上），然后插上警铃。2）接线将联动控制器的配套执行件中的被控继电器的常开触点与DC24V外控电源线串联后，与警铃两根输入线连接。警铃7事故广播系统安装一般公共音响广播系统与火灾事故广播是合用的，平时为各广播区域提供背景音乐广播或寻呼广播服务，火灾发生时则提供消防报警紧急广播。消防报警信号应在系统中具有最高优先权，可对背景音乐和寻呼找人等状态具备切断功能。扬声器安装前一定要结合图纸设计要求、有关消防规范及现场实际情况来进行统一测量、定位与调整；安装时应弹线，保证设备安装整齐有序。8火警电话系统安装本工程所采用的火警电话系统是插塞式，这是一种较常用的火警电话系统,配有分机座及话柄。分机插座安装在各层各区域不同的部位，遇事要与消防中心联系时，只要将话柄插头插入分机插座上即可。9公共音响广播系统主机设备立柜的安装1）安装时一定要保持机柜平整；2）柜前净距不小于1.5m；3）柜侧与墙、柜背与墙的净距不小于O.8m；4）柜侧需要维护时，柜间距离不小于lmo10火灾自动报警控制器及联动控制器的安装D报警器及联动控制器均安装在消防中心的机柜内，机柜安装应牢固，不得倾斜，便于操作。2）当设备单列布置时其操作距离不应小于L5m,双列布置时不应小于2m,在值班人员经常工作的一面，控制盘前距离不应小于3m。3）控制器箱、柜、操作台应将其装在型钢基础底座上。4）机柜内的配线应整齐，走向规范，避免交叉，接线牢固可靠，线端做好明显的线号标示，并应与图纸一致。5）在接线缆前应再次摇测绝缘阻值，每一回路间的绝缘电阻值不小于20O（1）火灾自动报警控制器安装1）基础型钢埋设采用10号槽钢作基础，配合静电地板收口。2）设备的搬运：应先对设备进行检查，在现场拆除包装时，应小心谨慎,移动轻起轻落。在设备的搬运过程中，设备应绑扎牢固，以免倾倒损坏内部器件。3）底座安装：在槽钢底座制作好后，先进行表面除锈，再油红丹两遍、灰油两遍进行防腐，然后根据图纸设计要求的位置，参考控制柜的外形尺寸，将底座槽钢用膨胀螺丝固定。4）设备安装：先将报警控制柜按图纸规定的顺序作上标记，然后将其搬放在安装位置，精确地调整第一个柜，再以第一个柜为基准将其它柜逐次调整。具体安装方法见下附图：四周用镀锌钢板围闭，整个支架底部可作为个集线槽消防主机控制柜安装示意图5）报警控制柜的调整可用水平尺和磁力线垂，要求将柜调整平直，柜与柜之间的间隙不能过大。调整完毕再检查一遍，是否都合乎质量要求，然后用连接螺栓将报警控制柜固定在槽钢底座上。6）报警控制设备固定好后，应进行清扫，用抹布将各种设备擦干净，柜内不应有杂物，同时应检查机械活动部分是否灵活，导线连接是否紧固。11消防控制设备安装D在安装前对消防控制设备进行功能检查，不合格者进行检修或更换。2）消防控制设备的外接线若采用金属软管连接时，金属软管在条件许可时控制在Im以内，最长不大于2m,且用管卡固定，其固定间距不大于0.5m。3）金属软管与消防控制设备接线盒（箱）用锁母固定，并跨接接地线。4）消防控制设备的外接导线的端部应有明显的标志。5）消防控制设备盘（柜）内不同电压、不同相序的端子应分开，并有明显的标志。6）消防控制设备网络图如下：火灾探测器、火警按钮、现场警铃、火灾报警控制器组成的消防系统将自动捕捉火灾监测区域内火灾发生时的烟雾或热气，发出声光报警信号，接通消防部门电话，发出疏散通知，并由控制器联动其他消防设备的输出接点，启动消防设备，完成自动灭火功能。12控制器（柜）接线要求1）导线配线整齐、绑扎成束，避免交叉，接线牢固；2）电缆芯线和所配导线的端部均标明编号、并与图纸一致，字迹清晰不易褪色;3）端子板的每个接线端，接线不超过两根；4）电缆芯和导线留有不小于20CnI的余量；5）导线引入线管穿线后，在进线管处封堵；6）控制器的主电源引入线直接与消防电源连接，不使用电源插头。主电源应有明显的标志；7）控制器的接地牢固，并有明显的标志。13联动设备的接线D与消防报警设备相联动的设备主要有消防泵、喷淋泵、排烟风机、加压送风机、防排烟阀、防火门、防火卷帘、水流指示器、信号阀、切断非消防电源装置、通信、应急广播、电梯等。由于该部分设备工作电压是220VAC,控制线要经过该部分设备的二次控制回路调试后，方可进行接入。2）消防控制设备应按生产厂家产品说明书的要求接线，接线前应进行检查，测试不合格者应进行检修或更换正常后方能接线。14系统接地1）不准将系统接地与保护接地或电源中性线连接在一起，否则有可能造成系统中设备的永久损坏。2）消防控制室专设工作接地装置时，接地电阻值不大于4。采用共同接地时，接地电阻值不大于1。3）当采用共同接地时，用专用接地干线由消防控制室接地极引至接地体。专用接地干线选用截面积不小于25mm2的塑料绝缘铜芯电线或电缆两根。4）由消防控制室接地板引至各消防设备的接地线，选用铜芯绝缘软线,其线芯截面积不小于4mm2o5）工作接地与保护接地应严格分开，不准利用金属软管作为保护接地导体。6）各种火灾报警控制器和消防控制设备等电子设备的接线及外露可导电部分的接地，均符合接地及安全的有关规定。7）由消防控制室引至接地体的接地干线在通过墙壁时，穿入钢管或其它坚固的保护管，确保接地装置的可靠性。8）广播控制室应设置保护接地和工作接地，一般按下列原则处理：单独设置专用接地装置，接地电阻不大于4Q；接至共同接地网，接地电阻不大于1C；工作接地应构成系统一点接地。9）工作接地是将传声器线路的屏蔽层、控制器、主机机柜等输入插孔通地点均接在一点处，形成一点接地，以防止低频干扰。保护接地可与交流电源有关设备外露可导电部分采取共同接地，以保障人身安全。15火灾自动报警系统调试D火灾自动报警系统调试具备的条件火灾自动报警系统调试具备的条件见下表:序号项口内容1建筑条件系统的调试，应在建筑内部装修和系统施工结束后进行。2调试人员配备调试负责人必须由项目机电部和供应商的有资格专业技术人员担任，所有参加调试人员应职责明确，并应按照调试程序工作。3技术交底调试人员要熟悉了解整个系统的结构、操作方法，明确调试内容及程序。4步骤本工程调试分步进行，采取先单系统调试，再消防中心总体联动调试。2）调试前的准备（1）建筑内部装饰和系统安装工作基本结束，现场环境已具备开通条件。编制详尽完善的调试方案，参加调试人员应职责明确，程序清楚，调试工作应完整全面有序。（3）按设计要求和施工图查验设备的型号、规格、数量并填写与之相适应的表格。（2）准备满足调试工作需要的仪表和适用于消防工程的专用检查仪器。3）一般性检查（1）检查设备编码是否正确，探测器、警铃、手动报警按钮等安装位置是否正确，探测器周围O.5m内是否有遮挡物。（2）各种火警设备接线是否正确，接线排列是否合理，接线端子号是否齐全，导线压接是否牢固，对错线、开路、短路、虚焊等故障应及时处理。（3）报警控制器等设备标牌应齐全，屏蔽线连接应符合工艺要求，工作接地和保护接地应接线正确、符合要求。（4）查对回路，可用万用表等仪表，以导通法查对传输线路敷设、接线是否正确。（5）对灭火系统中的各继电器联动盘、控制盘以及其他设备的二次线路检查校对，并对接线螺栓逐个拧紧。（6）探测器、手动报警按钮等回路检查是否连接终端电阻，其阻值必须符合设计要求。（7）测试回路绝缘电阻，采用500V兆欧表、对线间、线对地、线对屏蔽层的绝缘电阻分别进行测试，其绝缘值不小于20Mo4）设备单体检查、试验（1）单机系统通电后，应对报警控制器做火警自检功能，消音复位功能,故障报警功能、火警优先功能、电源自动切换和备用电源自动充电功能，备用电源欠压和过压报警功能等功能检查，其结果必须符合火灾报警控制器通用技术条件的要求，同时对产品说明书的其他功能均需测试合格。(2)分别投入主电源和备用电源，其功能均应正常。(3)检查主电源和备用电源容量，其结果应符合技术条件要求。(3)给备用电源连续进行3次充放电，其功能应正确。(4)逐个对探测器进行烟雾或加温试验、其动作、显示、码应正确无误。(5)对手动报警按钮及系统联动时不能检测的报警控制元件应逐个进行检查，其结果应准确可靠。(6)通电调试过程中，如发现设计、安装问题及影响调试的其他问题应会
