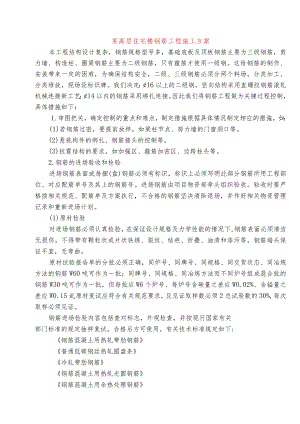

某高层住宅楼钢筋工程施工方案.docx

某高层住宅楼钢筋工程施工方案本工程结构设计复杂，钢筋规格型号多，基础底板及顶板钢筋主要为三级钢筋，剪力墙、构造柱、圈梁钢筋主要为二级钢筋，只有箍筋才使用一级钢。这给钢筋的制作、安装带来一定的困难，为确保结构安全，二级、三级钢筋必须分两个料场，分类加工、分类堆放，现场设标识牌。我们决定：¢16以上的二级钢，竖向结构采用直螺纹钢筋滚轧机械连接新工艺；¢14以内的钢筋采用绑扎连接。因此我们将钢筋工程做为关键过程控制，具体措施如下：1.审图把关，确定控制的重点和难点，制定措施根据具体情况制定相应的措施，如：(1)若钢筋过密，要提前放样，如梁柱节点、剪力墙的门窗洞口等。(2)悬挑构件的绑扎、钢筋接头的控制等。(3)抗震结构的要求，如加强区、箍筋加密区、边跨柱头等。2.钢筋的进场验收和检验进场钢筋表面或每捆(盘)钢筋必须有标识，标识上必须写明此部分钢筋所用工程部位、对应配筋单号及其上的钢筋号。进场钢筋由项目物资部牵头组织验收。验收时要严格按相关规范、配筋单及方案执行，不合格的钢筋坚决清除退场，并作好相关物资管理记录和重新进场计划。(1)原材检验对进场钢筋必须认真检验，在保证设计规格及力学性能的情况下,钢筋表面必须清洁无损伤，不得带有颗粒状或片状铁锈、裂纹、结疤、折叠、油渍和漆污等，钢筋端头保证平直，无弯曲。原材试验报告单的分批必须正确，同炉号、同牌号、同规格、同交货状态、同冶炼方法的钢筋W60吨可作为一批；同牌号、同规格、同冶炼方法而不同炉号组成混合批的钢筋W30吨可作为一批，但每批应W6个炉号、每炉号含碳量之差应WO.02%、含镒量之差应W0.15虬原材复试应符合有关规范要求，且见证取样数必须2总试验数的30%,每次取样必须见证。钢筋进场检验内容包括查对标志，外观检查，并按现行国家有关部门标准的规定抽样复试，合格后方可使用。有关技术标准规定如下:钢筋混凝土用热轧带肋钢筋普通低碳钢丝热轧圆盘条冷轧带肋钢筋钢筋混凝土用热轧光圆钢筋钢筋混凝土用余热处理钢筋如不符合上述技术标准质量要求时，应从同一批中另取双倍数量试件重做各项试验，当仍有一个试件不合格，则该批钢筋为不合格品，不得使用到工程上。对有抗震要求的结构纵向受力钢筋应进行检验，检验所得的强度实测值应符合以下要求：钢筋的抗拉强度实测值与屈服强度实测值不应小于L25；钢筋的屈服强度实测值与钢筋的强度标准值的比值不应大于1.3o(2)现场验收与储存钢筋出厂合格证明上填写的内容(工程名称、部位、试验编号、钢材规格等)必须与所附原材质量证明书、原材试验报告单相对应。对经调直处理钢筋如箍筋等，应搭设棚架，集中码放，防雨淋锈蚀。其它钢筋应架空分规格码放，其架空高度不小于IOcnu钢筋码放场地应平整，有良好的排水措施。码放钢筋应做好标识，标识上应注明规格、产地、日期、使用部位等。3 .主要部位的钢筋设计：主要钢筋的钢筋设计一览表序号主要部位钢筋类型钢筋规格接头形式1基础底板、梁IIIIII级免12、斐14、变16、业18、变20、生12、68、,10、12、底板单面搭接焊梁钢筋机械连接2地下室墙体IIIIII,8、弟8、空12、14、生墙绑扎搭接头级16、史18、空20、虫22、史25、柱钢筋机械连接3地上墙体IIIIII级8,变8、虫12、14、至16、生18、虫20、虫22、虫25、墙绑扎搭接头柱钢筋机械连接4构造柱圈梁墙拉接筋1II级66、虫12、搭接5楼板IIIIII级66、变6、堂8、斐10、虫14绑扎搭接6梁IIIIII级黄8、黄10、生12、16、曲12、斐14、变16、弟18、弟20、弟22绑扎搭接梁钢筋机械连接7楼梯门楼I11III级斐18、斐16、变14、曲12、弟10、弟8、生14、8绑扎搭接4 .钢筋加工备料钢筋在加工前应洁净、无损伤，油渍、漆污和铁锈等应在使用前清理干净。调直钢筋应符合以下规定：采用冷拉方法调直钢筋时，I级钢筋的冷拉率不宜大于4%o钢筋代换应遵循规范要求并征得设计同意。(2)钢筋加工为保证钢筋加工形状、尺寸准确，可制作钢筋加工的定型卡具控制钢筋尺寸。如梯子筋是控制钢筋间距和钢筋保护层的一种有效工具，其效果已经在很多工程实践中得到验证。但是，由于制作梯子钢筋工人的素质以及管理力度的不同，造成梯子筋的加工质量不同，因此，对钢筋保护层和钢筋间距的控制效果也不同。为了消除这些人为因素，可制作梯子筋的加工平台。通过梯子筋的加工平台定位梯子筋的横撑长度、横撑两端的长度和横撑的间距，并且在梯子筋一批加工完毕后，进行预检，保证梯子筋符合标准要求。钢筋弯曲：I级钢筋末端应做180°弯钩；n、In级钢筋末端应做90°或135°弯折。箍筋的加工：弯钩的平直长度，一般结构为5d,抗震结构为10do钢筋加工的允许偏差见下表：钢筋加工的允许偏差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20加工完毕的钢筋，应放在钢筋棚内，集中码放，防雨淋锈蚀,其架空高度不小于10cm。钢筋码放场地应平整，有良好的排水措施。二三级钢筋必须分类堆放，码放钢筋应做好标识，标识上应注明规格、产地、日期、使用部位等。5 .钢筋绑扎的要求(1)钢筋绑扎前准备钢筋绑扎前要放线，顶板钢筋绑扎前在顶板模上弹线、拉通线控制。(2)钢筋绑扎接头规定见下表：钢筋绑扎接头规定部位技术规定搭接长度末端距弯折处不小于直径10倍，接头不宜位于最大弯折处受拉区I级钢筋末端应做弯钩；II、In级钢筋末端可不做弯钩受压区>012的I级钢筋末端可不做弯钩，搭接长度必须符合规范要求搭接处应在中心和两端扎牢受拉钢筋绑扎接头的搭接长度规定受拉钢筋绑扎接头的搭接长度规定钢筋类型混凝土强度等级C20C25高于C25I级钢筋35d30d25d月牙纹H级钢筋45d40d35dHI级钢筋55d50d45d冷拔低碳钢丝300mm(4)钢筋绑扎规定钢筋绑扎规定节点部位技术规定交叉点均应采用铁丝扎牢板、墙网外围两行筋的相交点全绑扎，中间部位相交点必须满扎，双向受力筋的相交点全部绑扎。梁板钢筋先弹线后绑扎，上层弯钩朝下，下层弯钩朝上，扎丝尾部与弯钩一致，保护层垫块到位。板、次梁与主梁交叉处，板筋在上，次梁筋在中层，主梁筋在下。相同箍筋接头交错布置在两根纵向架立筋上。纵向受力筋为多层时，层间垫以短钢筋保证其间距。挑板的上部负筋及构造筋不能漏放。双向板弯矩较大方向钢筋摆在弯矩较小方向钢筋外层梁、柱箍筋应与受力筋垂直，弯钩叠合处应沿受力筋方向错开设置绑扎，箍筋要平、直，开口对角错开，规格间距依据图纸，扎丝尾部朝柱、梁心，同时梁箍筋伸入柱中不少于一个，梁两端箍筋距柱外筋的外皮50mm；顶层梁筋锚筋间距错开20mm5)施工工艺流程顶板钢筋绑扎施工工艺流程：顶板清理杂物f弹放底层钢筋位置及预留孔线f梁钢筋绑扎f摆放绑扎底层钢筋f自检f互检f交接检f电工配管f自检、互检（看是否有高于板筋）f绑扎铁马凳及上层钢筋f支放垫块一安放固定预留孔模具f安装剪力墙钢筋定位卡套f铺设马道f自检、互检f报监理隐检f交接检。墙体钢筋绑扎施工工艺流程：弹放位置线、模板100线、门窗洞口线f预检验线一检查调整立筋的位置f立筋搭接及钢筋连接一自检、专检（合格则打上标记）f调整暗柱立筋垂直度f绑扎暗柱箍筋f自检箍筋绑扎和暗柱整体垂直度f绑扎墙水平钢筋、拉接筋一安装上部控制立筋位移的卡具f安装保护层垫块f自检报验f专职检验f报监理隐检f与模板施工人员办交接检。6、钢筋绑扎及焊接要求、普通热扎钢筋HPB235、HRB335.HRB400o纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3o（2）、手工电弧焊采用的焊条：钢筋电弧焊使用的焊条牌号项次钢筋级别搭接焊、帮条焊坡口焊1I级E4303E4303E4303211级E4303E4303E50033In级E5003E5003E50034I、11级与钢板焊接E4303工艺流程检查设备一选择焊接参数一试焊作模拟试件一送试一确定焊接参数一施焊一质量检验钢筋搭接焊：1）钢筋搭接焊：适用于I、II、In级钢筋。焊接时，宜采用双面搭接焊，不能进行双面焊时，也可采用单面焊。2）搭接接头的焊健厚度h应20.3d,焊缝宽度b20.7d03）搭接焊时，钢筋的装配和焊接应符合下列要求：a.搭接焊时，钢筋应预弯，以保证两钢筋的轴线在一轴线上。在现场预制构件安装条件下，节点处钢筋进行搭接焊时，如钢筋预弯确有困难，可适当预弯。b.搭接焊时，用两点固定，定位焊缝应离搭接端部20mm以上。C.焊接时，引弧应在搭接钢筋的一端开始，收弧应在搭接钢筋端头上，弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝，特别是在定位焊缝的始端与终端，应熔合良好。钢筋电弧接头尺寸及缺陷允许偏差值钢筋电弧接头尺寸偏差及缺陷允许值（mm）项次项目允许偏差检验方法1帮条沿接头中心线的纵向偏移0.5d尺量2接头弯折预埋件T形接头钢筋间距4°不大于10用刻槽直尺3接头处钢筋轴线的偏移0.Id且不大于3尺量4焊缝厚度+0.05d.0用卡尺和尺5焊缝宽度+0.Id、0尺量6焊缝长度-0.5d7横向咬边深度0.5目测8焊缝气孔及夹渣的数量和大小在长2d的焊缝表面上预埋件T形接头气孔2个、611m1123个,直径不大于1.5尺量、目测注：Ld为钢筋直径。2.负温下，咬边深度不大于0.2mm。成品保护注意对已绑扎好的钢筋骨架的保护，不乱踩乱拆，不粘油污，在施工中拆乱的骨架要认真修复，保证钢筋骨架中各种钢筋位置正确。应注意的质量问题1）检查帮条尺寸、坡口角度、钢筋端头间隙、钢筋轴线偏移，以及钢材表面质量情况，不符合要求时不得焊接。2）搭接线应与钢筋接触良好，不得随意乱搭，防止打弧。3）带有钢板或帮条的接头，引弧应在钢板或帮条上进行。无钢板或无帮条的接头，引弧应在形成焊缝部位，不得随意引弧，防止烧伤主筋。4）根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径和焊接电流，保证焊缝与钢筋熔合良好。5）焊接过程中及时清渣，焊缝表面光滑平整，焊缝美观，加强焊健应平缓过渡，弧坑应填满。焊接接头的受力钢筋截面面积占钢筋总面积的百分率见表：项目技术规定非预应力筋受拉区不宜超过50%受压区和装配构件连接处不限焊接检验外观检查及焊接接头检验抽查数量和方法按钢筋焊接及验收规程的要求执行。如气压焊应逐个进行外观检查，强度检验时从每批成品中取三个进行拉伸试验。每一楼层中以300个同类型接头作为一批。（3）、16及16以上柱的纵向钢筋接头采用机械连接，剪力墙边缘构件纵筋采用机械连接，剪力墙竖向分布筋采用搭接；梁内钢筋采用机械连接接。钢筋的锚固及搭接长度详见图集03G101-1修正版。钢筋的接头允许位置详见图集03G101-1修正版，（悬臂梁钢
