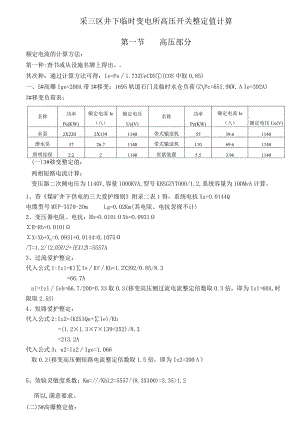

采三区井下临时变电所高压开关整定值计算第一节高压部分额定电流的计算方法：第一种:查书或从设施名牌上得出。.其次种：通过计算方法可得：Ie=Pel.732UeC0S(COS中取0,85)一、5#高爆Ige=200A带3#移变：1695轨道石门及临时水仓负荷(ZPc=651.9KW,Ie=392A)3#移变负荷表：名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)水泵2X2202X1391140带式输送机5539.61140潜水泵3726.71140带式输送机11069.61140照明综保2.221140张紧装置5.53.961140(一)3#移变整定值：两相短路电流计算：变压器二次侧电压为1140V,容量1000KVA,型号KBSGZYTOOO/1.2,系统容量为100MvA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0144Q电缆型号MYP-3X70-2OmLg=O.02Km(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0101Xb=O.0931R=Rb=O.0101X=Xb+Xx=O.0931+0.0144=0.1075/7=1.2/(2JER)2+(EX)2)=5557A3、过流爱护整定：代入公式1:Izl=KlIeKfKb=1.2X392/0.85/8.3=66.7Anl=IzlIeb=66.7/200=0.33取0.3(移变高压侧过流电流整定倍数取0.3倍，即为Izl=60A,时限取2.5S)4、短路爱护整定：代入公式2:Iz2=(K2XIQe+Ie)/Kb=(1.2×1.3×7×139+252)/8.3=213.2A代入公式3：n2=Iz2Ige=1.066取0.2(移变高压侧短路电流整定倍数取1.5倍，即为Iz2=300)5、效验灵敏度系数：Km=/KbL2=5557/(8.3X300)=3.35>1.2所以,满意要求。(二)5#高爆整定值：两相短路电流计算：变压器二次侧电压为1140V,容量IoOOKVA,型号KBSGZY-100O/L2,系统容量为100MVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0144。电缆型号MYP-3X70-2OmLg=O.02Km(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0101Xb=O.0931R=Rb=O.0101X=Xb+Xx=O.0931+0.0144=0.10757=1.2/(2J(ZM2+(ZX>)=5557A3、过流爱护整定：代入公式1:Izl=KlIeKfKb=1.3X1.2X392/0.85/8.3=86.69Anl=IzlIge=O.43取0.4(高爆过流电流整定倍数取0.4倍,即为IZI=80A,时限取3S)4、短路爱护整定：代入公式2:IZ2=(K2XIQe+Ie)/Kb=(1.2×1.3×7×139+252)/0.85/8.3=285.59代入公式3n2=Iz2Ige=1.42取1.4(高爆短路电流整定倍数取1.5倍，即为Iz2=300A)5、效验灵敏度系数：Km=/i27KbIz2=5557(8.3×300)=3.35>1.2所以,满意要求。二、7#高爆Ige=200A带1#移变：主风机专线(ZPe=208KW,Ie=218A)7#高爆负荷表：名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)风机2X302X32.8660风机222X24660(一)1#移变整定值：两相短路电流计算：变压器二次侧电压为690V,容量630KVA,型号KBSGZY-630/0.69,系统容量为100MVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0048。电缆型号MYP-3义95TOmLg=O.OlKm(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0056Xb=O.0415R=Rb=O.0056X=Xb+X=O.0415+0.0048-0.0423/尸Ue(2(O2+(X)2)=8085.5A3、过流爱护整定：代入公式1:Izl=KlIeKfKb=1.2×1.3×2180.85/14.5=33.83Anl=IzlIeb=21.2/500=0.068取0.01(移变高压侧过流电流整定倍数取0.01倍，即为IZl=50A,时限取2.5S)4、短路爱护整定：代入公式2:Iz2=(K2×IQe+Ie)/Kb=1.2×7×2180.85/14.5=157.86A代入公式3：n2=Iz2Ieb=0.315取0.3(移变高压侧短路电流整定倍数取0.3倍，即为Iz2=150A)5、效验灵敏度系数：Km=Zi2VKbIz2=8085.5/(14.5×150)=3.72>1.2所以,满意要求。(二)7#高爆整定值：两相短路电流计算：变压器二次侧电压为690V,容量630KVA,型号KBSGZY-630/0.69,系统容量为IOoMVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0048Q电缆型号MYJV22-3X50-10mLg=O.OlKm(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0056Xb=O.0415R=Rb=O.0056X=Xb+Xx=O.0415+0.0048=0.0423炉二呢/(2J(Z砂+(2乂)2)=8085.5A3、过流爱护整定：代入公式1:1ZI=KlIeKfKb=1.3X1.2X1.3X218/0.85/14.5=38.IlAnl=0.19取0.3(高爆过流电流整定倍数取0.3倍，即为IZl=60A,时限取3S)4、短路爱护整定：代入公式2:IZ2=(K2XIe)/Kb=(1.3×1.2×7×218)/0.85/14.5=205.22A代入公式3：n2=Iz2Ige=1.026取1(高爆短路电流整定倍数取1倍，即为Iz2=200A)5、效验灵敏度系数：Km=Zi27KbIz2=8085.5/(14.5×200)=2.78>1.2所以,满意要求。三、8#高爆Ige=100A带6#干变：备用风机专线(ZXPe=208KW,Ie=218)所以，整定值与7#高爆全都，即：过流爱护带定：IZ1=6OA,时限取3S；短路爱护整定：Iz2=200A0四、6#高爆Ige=100A带4#移变：1695回风石门、轨道上山、回风上山及运输上山660V动力(Pe=750.5KW,Ie=820.8A)4#移变负荷表:名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)名称功率Pe(KW)额定电流Ie（八）额定电压Ue(V)扒渣机4549.2690喷浆机5.56690潜水泵3740.5690绞车132144.3690潜水泵7.58.2690刮板运输机5560690(一)4#移变整定值：两相短路电流计算：变压器二次侧电压为690V,容量100oKVA,型号KBSGZYTOOO/0.69,系统容量为IoOMVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0048Q电缆型号MYP-3X70-2OmLg=O.02Km(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0095Xb=O.02109R=Rb=O.0095X=Xb+Xx=O.02109+0.0048=0.02589j>=Uc(2J(Z2+()2)=12510A3、过流爱护整定：代入公式1:Izl=KlIeKfKb=1.2X820.8/0.85/14.5=79.9Anl=Izl/Ieb=79.9/500=0.1248取0.12(移变高压侧过流电流整定倍数取0.12倍，即为IZI=60A,时限取2.5S)4、短路爱护整定：代入公式2:Iz2=(K2×IQe+Ie)/Kb=(6X344.34+476.3)/14.5=373.075A代入公式3：n2=Iz2Ieb=0.746取08(移变高压侧短路电流整定倍数取0.8倍，即为Iz2=400A)5、效验灵敏度系数：Km=Zi27KbIz2=12510(14.5×400)=2.16>1.2所以,满意要求。(二)6#高爆整定值：(TA比100/5Ige=100A)两相短路电流计算：变压器二次侧电压为690V,容量IoooKVA,型号KBSGZYToOO/0.69,系统容量为100MVA计算。1、查煤矿井下供电的三大爱护细则附录二表1得，系统电抗Xx=O.0048Q电缆型号MYP-3X70-2OmLg=O.02Km(其电阻、电抗忽视不计)2、变压器电阻、电抗：Rb=O.0095Xb=O.02109R=Rb=O.0095X=Xb+Xx=O.02109+0.0048=0.02589j=Uc(2J(ZR)?+(Zx)2)=12510A3、过流爱护整定：代入公式IrIzl=KlIeKfKb=1.2X820.8/0.85/14.5=79.9Anl=Iz2Ieb=79.9/100=0.799取0.8(高爆过流电流整定倍数取0.8倍,即为Izl=80A,时限取3S)4、短路爱护整定：代入公式2:IZ2=(K2×IQe+Ie)/Kb=(1.2×7X344.34+476.3)/14.5=327.68A代入公式3n2=Iz2Ieb=3.28取3(高爆短路电流整定倍数取3倍，即为Iz2=300A)5、效验灵敏度系数：Km=i27KhIz2=12510(14.5×300)=2.88>1.2所以,满意要求。五、1#高爆Ige=200AI回进线：带变电所全部负荷(EPe=1818.4KW,Ie=105A)1#高爆整定值：2、过流爱护整定：代入公式1:1Zl=KlIeKfKb=1.3X1.2X105/0.85/1(Kb=IOkV/1OkV=1)=204.75Anl=Iz2Ige=L023取1.2(高爆过流电流整定倍数取L2倍，即为IZ1=24OA,时限取5S)3、短路爱护整定：代入公式2:IZ2=(K2XIQc+Ie)/Kb=(1.2×6×105)/O.85/1=889.4A代入公式3：n2=IZ2Ige=4.44取4(高爆短路电流整定倍数取4倍，即为IZ2=800A)4、效验灵敏度系数：Km=i27KhIz2=12510(1×800)=15.63>1.2所以,满意要求。六、2#高爆Ige=200II回进线：带变电所全部负荷所以，整定值与1#高爆全都，即：过流爱护整定：IZ1=24OA,时限取5S；短路爱护整定：IZ2=800A.七、10#高爆Ige=200联络高爆所以
