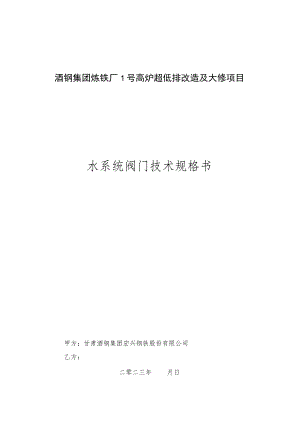

酒钢集团炼铁厂1号高炉超低排改造及大修项目水系统阀门技术规格书.docx

酒钢集团炼铁厂1号高炉超低排改造及大修项目水系统阀门技术规格书甲方：甘肃酒钢集团宏兴钢铁股份有限公司乙方：二零二三年月日L总则2 .供货范围3 .制造要求4 .设备和材料的制造、检验及质量标准5 .设备的涂漆、包装及运输6 .有关知识产权问题7 .提供资料8 .售后服务及质量处理9 .交货时间及地点10 .其它甘肃酒钢集团宏兴钢铁股份有限公司（以下简称“甲方”），公司（以下简称“乙方”）双方就酒钢集团炼铁厂1号高炉超低排放改造及大修项目水系统阀门技术协议采购的有关设计、制造技术经过双方协商，达成如下协议：1 .总则本技术协议作为甲方设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。1.I本技术协议所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。1.2 乙方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。1.3 乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。1.4 乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发问的标准和技术规范。1.5 乙方须对本次供货质量承担全部责任。1.6 乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。2 .供货范围酒钢1号高炉水系统阀门。表1水系统阀门序号物料编码物料名称及规格型号单位数量1球阀Q41FT6PDN50304台1912球阀Q11FT6CDN15两片式台14683球阀Q41FT6PDN65配法兰及紧固件套3744球阀Q11FT6PDN25两片式台12805球阀法兰PNl6WCBDN65LDZDH-5ZBA65台10006球阀Q41F-16PDN80配法兰及紧固件台17球阀Q41F-25PDN15台28球阀Q4IFT6PDN25配法拦及紧固件套39安全阀A47HT6CDN800.l-0.3MPa台110蝶阀D341H-25CDN150FLX-FP-100/25台5211球阀法兰PN25衬氟+316LDN50台10512球阀Q44F-25PDN50台5213球阀Q41FT6PDN25台15714蝶阀D341HT6CDN150配法兰及紧固件套115球阀Q641FT6CDN150配法兰及紧固件套116减压阀气动法兰PN16316DN25台117活塞止回阀气动法兰PN16316DN25台218气动切断球阀气动法兰PN16316DN25119气动切断球阀气动法兰PN16316DN80台120气动对夹蝶阀气动法兰PN16316DN150台121气动调节V型球阀气动法兰PN16316DN25台122截止阀J41HT6CDN25套323止回阀H44HT6CDNlOO配金属垫及紧固件台624截止阀J41HT6CDNlOO配金属垫及紧固件台625闸阀Z41HT6CDN125套13 .制造要求3.1供货范围1-15、22-25项性能参数1-15项要求：阀芯为不锈钢304材质；第5项阀门长度：超短球阀DN65长度为90mm,其余阀门长度为标准件22-25项要求：按照型号要求配置；1-15.22-25通用要求：法兰密封：金属包覆垫；附件要求：内螺纹球阀不带法兰紧固件，其余阀门全部配套法兰紧固件，包括法兰、螺栓、密封垫3.2供货范围16-21项性能参数1）工作介质：A.软水：温度：20120PH值：810总硬度：0.36mmol/LCL-：500mg/L电导率：3000us/cmB.N2：纯净,脱油脱水温度：-10温度压力：0.350.55MPa2）工作环境：环境温度-35。C80C,露天、多尘、含多种轻腐蚀气体。3）寿命：要求与高炉寿命同步，达到15年以上，在正常使用情况下,除执行机构和调节机构外，阀门本体及密封件不得更换。4）品牌：原制造厂家德国罗普。3.2.1阀门的规格、型号及技术要求：减压阀DN25PN16型号：DN25使用工况：N2阀前压力:0.350.55MPa阀后压力：0.020.2MPa阀体材质：不锈钢L4408阀芯材质：不锈钢L4408阀座材质：不锈钢L4408阀内零件:不锈钢L4408弹簧:不锈钢L4310压力等级：PN16附件：压力表2个逆止阀DN25PN16使用工况：N2型号：DN25压力等级：PN16阀板：不锈钢L4408密封材料：PTFE阀体：不锈钢L4408阀芯材质：不锈钢L4408阀座材质：不锈钢L4571阀内零件：不锈钢1.4571弹簧：不锈钢1.4310气动球阀DN25PN16使用工况：N2型号：DN25压力等级：PN16密封材料：不锈钢阀体：不锈钢L4308阀芯材质：不锈钢L4408阀座材质：不锈钢L4408球体材料：不锈钢L4408泄漏等级：DIN3230-B0ClassI零泄漏执行机构：单作用弹簧复位气动执行器附件：机械式限位开关(两点/无源，IP67)电磁阀(DC24V,IP67)；过滤减压阀作用形式：常开气动球阀DN80PN16使用工况：软水使用工况：N2型号：DN80压力等级：PN16密封材料：不锈钢阀体材质：不锈钢阀芯材质：不锈钢L4408阀座材质:不锈钢L4408泄漏等级：DIN3230-BOClassI零泄漏执行机构：单作用弹簧复位气动驱动器附件：机械式限位开关(两点/无源，IP67)电磁阀(DC24V,IP67)；过滤减压阀作用形式：常闭气动蝶阀DN150PN16使用工况：软水或N2型号:CGBQBV系列(DN150)压力等级:PN16阀体材质：铸钢1.0619阀芯材质：不锈钢1.4408阀座材质：1.4408÷Inconel密封材料：InConel硬质合金阀杆：高强度不锈钢1.4418结构形式：双偏心对夹式泄漏等级：DIN3230-B0ClassI标准，气体检测，零泄漏执行机构：单作用弹簧复位气动驱动器附件：机械式限位开关(两点/无源，IP67)电磁阀(DC24V,IP67)；过滤减压阀作用形式：常闭(失电关，不考虑全厂停电，UPS供电)气动调压球阀DN25PN16使用工况：N2/水蒸气/软水型号：DN25压力等级：PN16阀体材质:不锈钢L4308阀芯材质：不锈钢L4408阀座材质：不锈钢L4408结构形式：泄漏等级：DIN3230-B0ClassI零泄漏/DIN3230-B0标准，max：0.001%Kv执行机构：单作用弹簧复位气动驱动器附件：德国电气阀门定位器（二线制，输入420mA电流信号）过滤减压阀作用形式：常闭1.2 气密性试验：密封通以1倍工作压力的压缩空气，保持5分钟，无泄漏。1.3 强度试验：1.5倍工作压力下，保压20分钟，无可见外泄漏，卸压后，无永久变形。1.4 设置机械限位，在阀开、关两种状态限制阀板开过或关过现象。1.5 球阀与手柄部孔连接的转动轴断面必须为长方形，长边方向应与球阀通道方向一致，出厂前严格检查转动轴长方向与球阀方向是否一致。4 .设备和材料的制造、检验及质量标准4.1 制造验收按国家和行业标准、规范执行。阀门必须满足性能参数要求,并且动作灵活，不能有卡阻现象，必须有可靠地密封，不能泄露，在组装状态下进行检查外观，不得有影响性能的异常现象。4.2 制造、检验、安装、维护、检修按国家和有关标准规范执行。阀门设计与制造Q/SSFJ04.01.7-2000o重型机械通用技术条件包装JBT5000.13-1998o通用阀门压力试验GBT13927-92o产品检验通用技术条件(JB/T5000.1-1998)标准。焊接件通用技术条件(JB/T5000.3-1998)标准。铸钢件通用技术条件(JB/T5000.6-1998)标准。锻件通用技术条件(JBT5000.8T998)标准。切削加工件通用技术条件(JB/T5000.9-1998)标准。装配通用技术条件(JB/T5000.10-1998)标准。涂装通用技术条件(JB/T5000.12-1998)标准。包装通用技术条件(JB/T5000.13-1998)标准。以上标准非全部标准，不全的由投标商在招标文件中补充，相互矛盾的条款，以最新的标准为准。4.3 需甲方参与的检验的项目，由乙方在检验前1周书面通知甲方。通知送达后1周，甲方未到且无书面答复时，视为甲方认可乙方自检结果。4.4 乙方负责按甲方需求及时发货,并对运输过程中造成的丢失、损坏等负责，不能以任何理由影响预定的交货期。4.5 5乙方货物运抵甲方指定现场，乙方对箱内的资料及各散装部件在装配图中的部件号，零件号标记清楚。甲方负责卸车、转运及仓储保管。设备到货后，甲乙双方共同对设备的外观、数量进行验收，双方签字认可备案。如发现损坏、丢失等问题，由乙方负责及时补齐损坏、丢失的设备。4.6 6乙方严格按图纸及技术附件进行制造。保证设备的各部材质及制造尺寸、精度均符合以上技术规范要求。乙方供货范围内的设备和材料必须进行出厂质量检验、检查和试运转，合格后才能运出，并需出具出厂试运转数据、检查成绩表及合格证书。乙方提供的制造厂标准应不低于甲方现行的行业标准及国家标准、亦不低于以往提供给甲方的同类产品的标准。设备制造完成后，由双方质检技术人员进行检查、测量，各部分单体设备应符合图纸要求；5 .设备的涂漆、包装及运输5.1 涂漆要求：涂装严格执行重型机械通用技术条件涂装JB/T5000.122007标准的有关规定，涂装表面必须经过除锈处理达上述标准中表1的要求。1）设备内表面涂耐热防锈漆两遍（深红色）。2）设备外表面涂耐热油漆两底两面（非加工面），漆膜厚度按相应规范要求执行3）各部面漆颜色按飞机灰色统一规定执行（如甲方有特殊要求，则执行甲方面漆颜色）。5.2 包装及运输包装及运输严格执行重型机械通用技术条件包装JB/T5000.132007标准的有关规定。D做好设备的防雨、防尘保护，外露口应有盲板或螺塞等防护措施。2）包装应设计合理，牢固可靠。电器仪表防雨木箱包装。3）裸装件设置运输托架并标记吊点。4）乙方负责按甲方需求及时发货，并对运输过程中造成的丢失、损坏等负责，不能以任何理由影响预定的交货期。5）乙方货物运抵甲方指定现场，双方确认签字，是否有丢失损坏件,甲方负责卸车、转运及仓储保管Q6 .有关知识产权问题6.1 乙方应保证其为甲方提供的设备和技术文件有关的知识产权的合法所有者或
