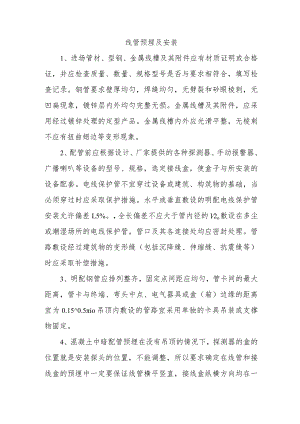

线管预埋及安装1、进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。钢管要求壁厚均匀，焊缝均匀，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损。金属线槽及其附件，应采用经过镀锌处理的定型产品。金属线槽内外应光滑平整，无棱刺不应有扭曲翅边等变形现象。2、配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭等设备的型号、规格，选定接线盒，使盒子与所安装的设备配套。电线保护管不宜穿过设备或建筑、构筑物的基础，当必须穿过时应采取保护措施。水平或垂直敷设的明配电线保护管安装允许偏差L5%。，全长偏差不应大于管内径的l2o敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封处理。管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施。3、明配钢管应排列整齐，固定点间距应均匀，管卡间的最大距离，管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为0.150.5io吊顶内敷设的管路宜采用单独的卡具吊装或支撑物固定。4、混凝土中暗配管预埋在没有吊顶的情况下，探测器的盒的位置就是安装探头的位置，不能调整，所以要求确定在线管和接线盒的预埋中一定要保证线管横平竖直，接线盒纵横方向均在一条直线上。暗配管在混凝土中预埋之前首先带线在模板上用油漆将接线盒的位置标出确保接线盒在一条直线上。5、钢管安装敷设进入箱、盒，内外均应有母紧固定，内侧安装护口。钢管进箱盒的长度以带满护口贴进锁母为准。箱、金属线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，严禁使用木塞等。使用胀管螺钉、膨胀螺栓固定时，钻孔规格应与胀管相配套。各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔。6、镀锌JDG钢管应采用扣压式连接或套管紧固螺钉连接，不应采用熔焊连接，以免破坏镀锌层。7、配管及金属线槽安装时应考虑不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或金属线槽同槽孔洞。8、配管和金属线槽安装时应考虑横向敷设的报警系统的传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根管内，但探测器报警线路若采用总线制时不受此限制。9、在建筑物的顶棚内必须采用金属管、金属线槽布线。10、钢管敷设与热水管同侧敷设时应敷设在热水管的下面。11、金属线槽应敷设在干燥和不易受机械损伤的场所。12、金属线槽敷设宜采用单独卡具吊装或支撑物固定，吊件的直径不应小于6mm,固定支架间距一般不应大于1.5m,在进出接线盒、箱、柜、转角、转弯和弯形缝两端及丁字接头的三端0.5m以内，应设置固定支撑点。13、金属线槽接口应平直、严密，槽盖应齐全、平整、无翘角。14、固定或连接金属线槽的螺钉或其它紧固件紧固后其端部应与金属线槽内表面光滑相接，即螺母放在金属线槽壁的外侧，紧固时配齐平垫和弹簧垫。15、金属线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺。16、金属线槽敷设应平直整齐，水平和垂直允许偏差为其长度的2%o,且全长允许偏差为20mm,并列安装时槽盖应便于开启。17、金属线槽的连接处不应在穿过楼板或墙壁等处进行。18、金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时，其长度不宜大于2m,且应采用卡具固定，其固定点间距不应大于0.5m,且端头用锁母或卡箍固定，并按规定接地。
