汽机闭式循环冷却水系统讲解.docx

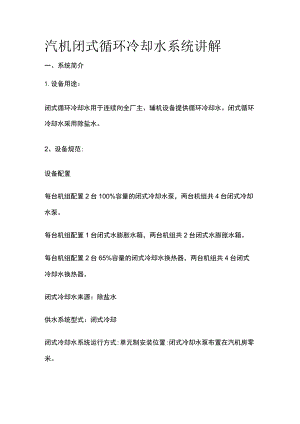

汽机闭式循环冷却水系统讲解一、系统简介1.设备用途：闭式循环冷却水用于连续向全厂主、辅机设备提供循环冷却水。闭式循环冷却水采用除盐水。2、设备规范:设备配置每台机组配置2台100%容量的闭式冷却水泵，两台机组共4台闭式冷却水泵。每台机组配置1台闭式水膨胀水箱，两台机组共2台闭式水膨胀水箱。每台机组配置2台65%容量的闭式冷却水换热器，两台机组共4台闭式冷却水换热器。闭式冷却水来源：除盐水供水系统型式：闭式冷却闭式冷却水系统运行方式:单元制安装位置:闭式冷却水泵布置在汽机房零米。闭式水膨胀水箱：安装在汽机房内14.7m层。闭式冷却水换热器布置在汽机房零米。泵及电机技术参数序号结构/K置名称单位参数1泵型号XHXS300-435A2泵体尺寸（长X宽X高）m1196×1200×13373泵轴长m11964叶轮吸入型式双吸5叶轮直径mm4356轴承形式/数量滚动/27联轴器传递功率kW2808密封形式机械密封电动机技术数据项目单位参数型号YKK450-4额定功率kW280额定电压VlOOOO同步转速rminl487频率Hz50绝缘等级F防护等级IP54重量kg3470冷却方式空冷旋转方向为：（从向看）顺时针（从电机向泵看）8.22.2闭式冷却水系统起动前检查8.22.2.1 启动前闭式水系统试验完成且合格，确认闭式水系统联锁保护试验合格，投入正常。8.22.2.2 检查所有仪表齐全，各压力表入口阀开启，确认所有表计投入正常。8.22.2.3 闭式水膨胀水箱补水:1）关闭闭式水膨胀水箱放水阀。2）开启膨胀水箱补水阀。3）检查启动凝结水输送泵，向膨胀水箱补水至mmo4）将膨胀水箱补水阀投自动。8.22.2.4 检查关闭闭式水系统放水阀。822.2.5开启闭式冷却水泵人口电动阀、泵体排气门连续流水后关闭，出口门关闭。8.22.2.6 测闭式泵电机绝缘合格后，送电。8.22.2.7 检查闭式水各管道排空阀开启。8.22.2.8 开启水水换热器闭式水侧出、入口阀。8.22.3闭式冷却水系统联锁保护8.22.3.1 闭式循环水泵允许启动条件D闭式循环冷却水膨胀水箱水位mmo2）闭式循环冷却水泵入口电动门开启。1）运行中的闭冷水泵跳闸，则备用泵联锁启动。2）闭式循环水泵出口母管压力低至035MPa,延时3秒，联启备用闭式循环水泵。3间式循环水泵运行120s出口电动门全关,停止运行闭式循环水泵。4）闭式循环水泵入口电动门关状态，延时3秒，跳泵。8.22.3.3 闭式循环水泵入口电动门联锁D闭式循环水泵运行，禁止关闭人口电动门。2）闭式循环水泵停止，允许关闭闭式循环水泵人口电动门。8.22.3.4 闭式循环水泵出口电动门联锁D闭式循环水泵启动，联锁开启出口电动门。2）闭式循环水泵跳闸，联锁关闭出口电动门。8.22.3.5 闭式水系统其它联锁D闭式水膨胀箱水位mm高一值报警，mm高二值报警。2 ）闭式水膨胀箱水位mm报警。3 ）闭式冷却器出口水温OC报警。8.22.4闭式冷却水系统启动8.22.4.1 系统注水D全开闭式水泵出口阀。2）当闭式水系统放空气阀有水溢出时，逐步关闭放空气阀。3）全部放空气阀关闭后，注水结束，关闭闭式泵出口阀。4）选择关闭一台闭式水冷却器入、出口阀。8.22.4.2闭式水泵启动D启动一台水泵，出口门联动正常。2）检查确认电流返回.声音.轴承温度均正常，出口压力约MPa,冷却器后母管压力MPao3）检查膨胀水箱水位正常mm,否则开启旁路门补水。4）另一台泵进口门开启，注水排空后投入备用。8.22.4.3根据需要将各闭式水用户冲洗后投入运行。8.22.5 闭式冷却水系统停运8.22.5.1 确认闭式水各用户不需冷却水。8.22.5.2 退出备用闭式水泵联锁，关闭出口门。8.22.5.3 运行泵出口门关闭，停止运行泵，电流到零。8.22.5.4 检查泵不倒转。8.22.5.5 根据需要闭式水膨胀箱放水。8.22.6 闭式冷却水系统运行监视调整8.22.6.1 维持闭式水膨胀箱水位mmD机组启动时，系统补水正常，补水调节阀投自动。2）机组并网后，开启凝结水至膨胀水箱补水手动阀，用凝结水向膨胀水箱补水，补水调节阀投自动。8.22.6.2 维持运行泵电流正常，泵振动.声音.轴承温度均正常。8.22.6.3 闭式水冷却器后母管压力大于MPa,否则切换冷却器。8.22.6.4 闭式水热交换器入口水温不大于45,适当调整冷却器开式水侧出口门。保持出口水温不大于38oCo8.22.6.5 闭式水泵的正常切换D检查备用泵备用良好，具备启动条件。2）检查确认闭式水箱水位正常。3）检查确认备用泵进口门开启，泵体排气门开启后排气后关闭。4 ）关闭备用泵出口门。5 ）解除备用泵联锁。6 ）启动备用泵，检查其电流、振动.声音、出口压力正常，远方状态指示正确。7）检查备用泵启动后出口门应联开，否则手动开启。8）全面检查正常后关闭原运行泵出口门，注意闭式水母管压力正常。9 ）停运原运行泵，检查DCS状态指示正确。10 ）检查闭式水母管无压力低信号，开启原运行泵出口门，根据需要将原运行泵投备用。8.22.7闭式冷却水系统事故处理8.22.7.1 运行泵故障跳闸1）现象（A）DCS报警，运行泵电机电流回零。（B）闭冷水泵出口母管压力降低。2）原因(A)闭式泵电机故障。3)处理（八）运行泵跳闸，备用泵应自启动，否则应手动启动。(B)检查泵出口母管压力应维持正常。(C)检查泵组跳闸原因，有异常联系检修处理。8.22.7.2 膨胀水箱水位低1)现象（八）水位降至低值时，联锁开启水箱补水阀。(B)DCS闭冷水膨胀箱水位低报警。2)原因（八）水位自动调节失灵。(B)补水压力低。(C)闭冷水系统泄漏严重。(D)闭式水箱放水门误开。(E)闭式水箱补水阀误关。3)处理（八）如水位自动调节失灵应手动调节水箱水位正常。(B)如闭冷水系统泄漏，则设法隔离泄漏点，如因泄漏而压力维持不住，可降负荷，关闭不重要的闭冷水用户，同时严密监视各用户温度。(C)如凝结水压力低，则启动凝结水补水泵向闭冷水膨胀水箱补水。8.22.7.3 膨胀水箱水位高1)现象（八）水箱水位升至高水位，则联锁关闭水位调节阀。(B)闭冷水膨胀水箱液位高DCS报警。2)原因(A)膨胀水箱水位开关自动调节失灵。(B)闭冷水系统流量波动大。3)处理（八）如水位调节动作异常，则手动调节水箱水位正常。(B)如水位上升过快，则可打开膨胀水箱底部放水阀放水。(C)待水位正常后关闭。8.22.7.4 闭式水母管压力低1)现象(A)DCS报警。(B)压力降到MPa时，备用泵启动。2)原因(A)泵进出口阀位置不正常。(B)运行泵组异常，出力降低。(C)闭冷水系统泄漏。(D)闭式水冷却器脏污严重。3)处理（八）备用泵启动后，检查出口母管压力应恢复正常。(B)全面检查闭冷水系统，如有泄漏，则设法隔离泄漏点。(C)如两台泵运行，而出口母管压力，仍持续下降，则申请故障停机。(D)如热交换器泄漏或前后差压大，则切换热交换器运行。如果两台冷却器均脏污严重，可并列运行。
