土木工程CAD制图第三四五章与ppt配套教案.docx

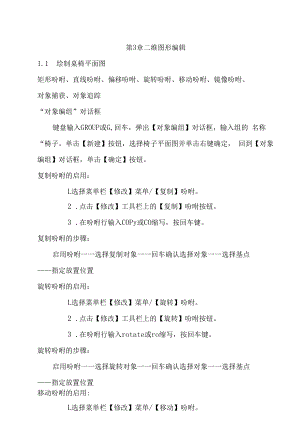

第3章二维图形编辑1.1 绘制桌椅平面图矩形吩咐、直线吩咐、偏移吩咐、旋转吩咐、移动吩咐、镜像吩咐、对象捕获、对象追踪“对象编组”对话框键盘输入GROUP或G,回车，弹出【对象编组】对话框，输入组的 名称“椅子。单击【新建】按钮，选择椅子平面图并单击右键确定， 回到【对象编组】对话框，单击【确定】按钮。复制吩咐的启用：L选择菜单栏【修改】菜单/【复制】吩咐。2 .点击【修改】工具栏上的【复制】吩咐按钮。3 .在吩咐行输入COPy或CO缩写，按回车键。复制吩咐的步骤：启用吩咐一一选择复制对象一一回车确认选择对象一一选择基点指定放置位置旋转吩咐的启用：L选择菜单栏【修改】菜单/【旋转】吩咐。2 .点击【修改】工具栏上的【旋转】吩咐按钮。3 .在吩咐行输入rotate或ro缩写，按回车键。旋转吩咐的步骤：启用吩咐一一选择旋转对象一一回车确认选择对象一一选择基点指定放置位置移动吩咐的启用:L选择菜单栏【修改】菜单/【移动】吩咐。2 .点击【修改】工具栏上的【移动】吩咐按钮。3 .在吩咐行输入InoVe或m缩写，按回车键。移动吩咐的步骤：启用吩咐一一选择移动对象一一回车确认选择对象一一选择基点一一指定放置位置桌椅平面图绘制步骤：1）设置绘图界限2）用矩形吩咐绘制桌子3）用直线吩咐、偏移吩咐绘制椅子A4）将椅子A组合成“椅子”组5）移动椅子A到合适位置7）旋转并复制得椅子B、再移动椅子B8）镜像椅子得椅子D、椅子C3. 2绘制旋转楼梯直线吩咐、打断于点吩咐、旋转阵列吩咐、对象捕获、圆弧吩咐打断于点吩咐的启用：L选择菜单栏【修改】菜单/【打断】吩咐。2 .点击【修改】工具栏上的【打断于点】吩咐按钮。打断于点吩咐的步骤：启用吩咐一一选择对象一一选择打断点启用吩咐一一选择对象一一输入f回车一一选择第一个点一 一在第一个点旁边选择其次个点阵列吩咐的启用：L选择菜单栏【修改】菜单/【阵列】吩咐。3 .点击【修改】工具栏上的【阵列】吩咐按钮。4 .在吩咐行输入array或ar缩写，按回车键。阵列吩咐的步骤：启用吩咐一一选择阵列类型一一选择阵列对象一一回车确认选 择对象一一选择阵列中心一一设置相关参数一一确定“阵列”对话框旋转楼梯绘制步骤1）设置绘图界限2）绘制直线AB3）将直线AB从中点C处断开4）环形阵列直线AC5）三点画弧的方法绘制圆弧3. 3绘制厨柜立面图矩形吩咐、直线吩咐、拉伸吩咐、镜像吩咐、对象捕获、对象追踪留意：仅移动位于交叉选择内的顶点和端点，不更改那些位于交叉选 择外的顶点和端点。拉伸吩咐的启用：L选择菜单栏【修改】菜单/【拉伸】吩咐。2.点击【修改】工具栏上的【拉伸】吩咐按钮。拉伸吩咐的步骤：启用吩咐一一选择对象一一选择基点一一输入距离或者其次点 的位置3. 3. 1 厨柜侧立面图绘制步骤1）绘制上端小矩形2）绘制上端直线3）绘制大矩形4）绘制下端直线5）绘制底部直线3. 3.2厨柜正立面绘制步骤1）拉伸厨柜侧立面，沿基点水平向右输入18502）拉伸橱柜的左上角及右上角，沿基点水平向左输入753）绘制直线部分，再偏移4）绘制把手，运用对象追踪，从K点偏移40,-230,再镜像3. 4绘制梯形钢屋架对象捕获、极轴追踪、直线吩咐、打断吩咐、镜像吩咐、点吩咐、直线吩咐、镜像吩咐点样式吩咐的启用：L选择菜单栏【格式】菜单/【点样式】吩咐。2.在吩咐行输入'ddptype,按回车键。点吩咐的启用：1 .选择菜单栏【绘图】菜单/【点】吩咐。2 .点击【绘图】工具栏/【点】吩咐按钮。3 .在吩咐行输入POint或po,按回车键。点吩咐的步骤：启用吩咐一一在绘图区域指定点的位置启用吩咐一一选定对象一一输入线段数目/输入线段长度-再绘制斜线；5）镜像左半部分内部图形。3.5 绘制电视机立面图矩形吩咐、偏移吩咐、倒角吩咐、直线吩咐、填充吩咐、对象捉模、 极轴追踪3.6 绘制电视机立面图 填充吩咐的启用：L选择菜单栏【绘图】菜单/【图案填充】吩咐。2 .点击【绘图】工具栏/【图案填充】吩咐按钮。3 .在吩咐行输入bhatch或bh或h,按回车键。 填充吩咐的步骤：启用吩咐一一弹出【填充图案 充图案一一设定填充角度和比例 预览 电视机立面图绘制步骤： 1）设置绘图界限，显示图形界限。 2）设置捕获模式，设置极轴追踪。 3）绘制电视机的上半部分： 矩形吩咐偏移吩咐 圆角吩咐直线吩咐 填充吩咐：图案（ANSI31）4）绘制电视机的下半部分:极轴追踪多段线吩咐直线吩咐矩形吩咐填充吩咐：图案(ANSI37)图案填充对话框图案选项对话框3.6绘制房间平面图矩形吩咐、偏移吩咐、多线吩咐、多线样式、直线吩咐、修剪吩咐、 填充吩咐、对象捉模、极轴追踪多线吩咐的启用：1 .选择菜单栏【绘图】菜单/【多线】吩咐。2 .在吩咐行输入Mine或ml缩写，按回车键。多线吩咐的选项：对正：用于给定对其参考线的基准。比例：用于设置多线的间距。样式：用于选择多线的样式。3.6绘制房间平面图多线样式的启用：1 .选择菜单栏【格式】菜单/【多线样式】吩咐。2 .在吩咐行输入lstyle,按回车键。留意：新建样式对话框中各个选项和按钮的功能在这里不能一一演示, 因为其中一项发生变更，多线的样式也会变更，留个同学们运用 AUtoCAD2019帮助自学。多线编辑吩咐的启用：L选择菜单栏【修改】菜单/【对象】/【多线】吩咐。3 .在吩咐行输入InIedit,按回车键。3. 7图层的设置3. 7.1对象特性颜色、线型、线宽启用“颜色”吩咐的方法：L菜单栏中【格式】菜单/【颜色】 吩咐。2 .单击对象工具栏上【对象特性】 颜色按钮。3 .吩咐行输入ColO，敲回车键。启用“线型”吩咐的方法：L菜单栏中【格式】菜单/【线型】 吩咐。4 .单击对象工具栏上【对象特性】线 型按钮。5 .吩咐行输入ItUPe,敲回车键。 启用“线宽”吩咐的方法： 留意：默认线宽为0.25mm；L菜单栏中【格式】菜单/【线宽】吩咐。6 .单击对象工具栏上【对象特性】线宽按钮。7 .吩咐行输入Iineweight,敲回车键。3. 7图层的设置图层：可想象为透亮的图纸，每一图层绘制一类图形，全部的图层叠 在一起，就组成了的完整图形。3. 7.2图层的特点 “0”层为系统默认图层，不能被删除；单击新建图层按钮可建立其余图层，数量不限。 各图层具有相同的坐标系；每个图层对应一个图层名、一种颜色、一种线型。 只能在当前图层绘制图形。 图层具有打开、关闭、冻结、解冻、锁定和解锁等特征。3. 7.3打开【图层特性管理器】的方法(1)【图层】工具栏：图层特性管理器按钮(2)菜单【格式】I【图层】吩咐(3)吩咐行：输入图层吩咐LAYER或LA“图层特性管理器”对话框3 . 7.4设置图层特性设置图层颜色：单击颜色图标，弹出【选择颜色】对话框；一般采纳随层“Bylayer” 颜色方式。设置图层线型：单击线型"Continuous",弹出【选择线型】对话框；单击【加载工弹出【加载或重载线型】对话框，选择所需加载线型；一般采纳随层“Bylayer”线型方式。设置图层线宽：单击线宽图标，弹出【线宽】对话框；从中选择该图层合适的线宽；打开I关闭按钮：打开：该层图形可见关闭：该层图形不行见，不能被打印；重生成图形时，该层实体将重新生成。冻结I解冻按钮：冻结：该层图形不行见、不能被打印，不能重生成、消隐和渲染等；可提高处理速度；解冻：该层图形可见，可进行上述操作。锁定I解锁按钮：锁定：该层图形不能进行删除、复制等修改操作；但可见，且能绘制新图形。4 .8绘制轴网图设置图层、设置线型、直线吩咐、偏移吩咐、矩形吩咐、填充吩咐、复制吩咐、镜像吩咐轴网图绘制步骤1）设置绘图界限，显示图形界限。2）设置图层：轴线图层、柱图层。3）轴线层：绘制轴线加载“CENTER2”线型，【全局比例因子】为IOOo绘制纵轴：直线吩咐、偏移吩咐绘制横轴：直线吩咐、偏移吩咐4）柱层：绘制柱子矩形吩咐、填充吩咐、复制吩咐、镜像吩咐“线型管理器”对话框“加载或重载线型”对话框留意：单击【显示细微环节】按钮，则显示【具体信息】选项。第4章文字和表格4.1 创建文字样式实例4.1.1 创建“汉字”文字样式启用“文字样式”吩咐的方法：L菜单栏中【格式】菜单/【文字样式】吩咐。2 .单击样式工具栏上【文字样式】吩咐按钮。3 .吩咐行输入style,敲回车键。用于书写标题栏、设计说明等部分的汉字;采纳“仿宋_GB2312”字体;不设字高； 宽度比例为0. 8；“汉字”文字样式创建步骤：单击【样式】工具栏中的文字样式，弹出【文字样式】对话框;单击【新建工弹出【新建文字样式】对话框;【样式名工输入“汉字”，单击【确定】按钮;【文字样式】对话框中:【字体名】:选择“仿宋_GB2312”字体【宽度比例工设置为0.8【高度工保留默认的值O单击【应用】，单击【关闭】。4.1.2 创建“数字”文字样式用于标注尺寸等部分的数字采纳"Simplex. Shx” 字体；不设字高；宽度比例为0.8；“数字”文字样式创建步骤单击【样式】工具栏中的文字样式，弹出【文字样式】对话框；单击【新建】按钮，弹出【新建文字样式】对话框；【样式名工输入“数字”，单击【确定】按钮；【文字样式】对话框中：【字体名】:选择“Simplex. shx”字体；【宽度比例工设置为0.8【高度工保留默认的值0;单击【应用】，单击【关闭】。4.2 单行文字用来创建内容比较简短的文字对象。如图名、门窗标号等当前文字样式字高为0：吩咐行显示“指定高度提示信息；文字样式已指定字高：吩咐行不显示该提示信息；而运用已指定字高;吩咐行：输入DDEDrr或ED可对单行文字或多行文字内容进行编辑。4.2单行文字单行文字吩咐的启用：L菜单栏中【绘图】菜单/【文字】/单行文字吩咐。2 .吩咐行输入text或dtext,敲回车键。单行文字对正50单行文字创建步骤某学校住宅楼平面图仿宋体、字高H)1 .设置“汉字”样式为当前文字样式【单行 I Standard F / ISO-25 V 国 StandardI Standard2 .创建单行文字菜单【绘图】I【文字】文字】吩咐：_dtext 当前文字样式：汉字 当前文字高度：2. 5000指定文字的起点或对正(J)/样式(S): 在绘图区随意一点单击指定高度<2. 5000>: 输入文字高度10指定文字的旋转角度<0>:回车，取默认的旋转角度0此时绘图区进入文字编辑状态，输入“某学校住宅楼平面图”，回车 换行，再次回车结束吩咐。特别符号：直径符号、正负公差符号、度符号等，可用相应的限制符输出限制符特别符号%0打开或关闭文字上划线%u打开或关闭文字下划线%D度(° )符号%P正负公差(土)符号%C圆直径(C)符号4.3多行文字用来创建内容
