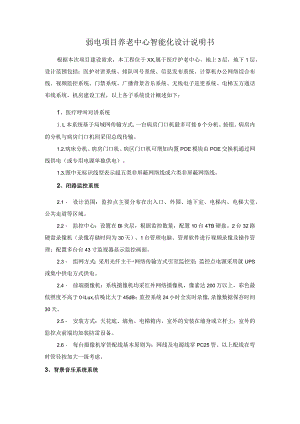

弱电项目养老中心智能化设计说明书根据本次项目建设需求，本工程位于XX,属于医疗护老中心。地上3层，地下1层，设计范围包括：医护对讲系统、排队叫号系统、信息发布系统、计算机办公网络综合布线、视频监控系统、门禁系统、广播背景音乐系统、无线电子巡更系统、电梯五方通话布线系统、机房建设工程，以上各子系统设计概述如下：1、医疗呼叫对讲系统1.L本系统基于局域网传输方式,一台病房门口机最多可接9个分机、按钮。病房内的分机与病房门口机间采用总线传输。1.2.病床分机、病房门口机、病区门口机可增加内置POE模块由POE交换机通过网线供电（或专用电源单独供电）。1.3.图中无标识线型表示超五类非屏蔽网络线或六类非屏蔽网络线。2、闭路监控系统2.1、 设计范围：监控点主要分布在出入口、外围、地下室、电梯内、电梯大堂、公共走道等区域。2.2、 监控中心：设置在Bl夹层，根据监控数量，配置10台4TB硬盘。2台32路硬盘录像机（录像存储时间为30天）、1台管理电脑、管理软件进行视频录像及操作管理；配置多台台43寸监视器显示监控画面。2.3、 组网方式：采用光纤主干+网络传输方式引至监控室；监控点电源采用就UPS或集中供电方式供电。2.4、 前端摄像机：系统摄像机均采红外网络摄像机，像素达200万以上，彩色最低照度不高于0ILux,信噪比大于45dB；监控系统24小时全实时录像,录像数据保存时间30天。2.5、 安装方式：天花底、墙角、电梯箱内，室外的安装在墙身或立杆上；室外的监控点前端均加装防雷设备。2.6、 每台摄像机穿管配线基本原则为：网线及电源线穿PC25管。以上配线在弯时管径按加大一级考虑。3、背景音乐系统系统3.1、 背景音乐采用模拟式的广播系统，在前端园林区域采用部署草地造型音响,音柱或吸顶喇叭，后端安装音源等主机设备，要求发生消防警情时候，和消防系统能够联动。3.2、 音频线采用RVS2*L5。4、门禁管理系统4.1、本次门禁管理系统各个门禁控制器通过网络进行连接，门禁系统需要做到停电开门，当发生消防警情时候支持消防联动（需要接入消防联动模块）。5、无线电子巡更系统5.1、设置1套无线电子巡更系统，可以有效地对保安进行管理（巡查路线、巡查时间、缺勤等）。5.2、根据建筑布局情况，方案暂设置3套巡更棒、50个巡更点，具体巡更点位置和路由按实际情况确定。6、电梯五方通话布线系统6.1. 、本工程共2部电梯设置五方通话系统。6.2. 、根据具体需求，电梯五方通话设备由电梯公司负责提供并安装，本方案的仅负责从电梯机房至消防控制室的布线。7、机房建设系统考虑本项目的实际情况，监控中心设置在Bl夹层，为满足机房设备使用要求，按照机房设计规范，设置如下子系统，内容包括：UPS供电系统、防静电地板工程、防雷及接地系统等。7.1、 本机房设置一套15KVA的UPS作为后备供电，满足机房市电停电后，切换到UPS供电，持续时间为60分钟。7.2、 防静电地板工程：按机房设计规范，在机房设置防静电地板工程。7.3、 防雷及接地系统：按照设计规范，接地直接采用大楼公用地网，接地电阻按要求小于1欧姆，机房内设备机柜及外壳均做等电位接地。同时，机房的配电箱加装防雷设备，对室外引入信号线要求采取防雷措施；
