钢板热镀锌工艺.docx

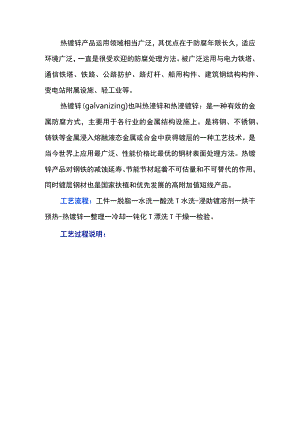

热镀锌产品运用领域相当广泛，其优点在于防腐年限长久，适应环境广泛，一直是很受欢迎的防腐处理方法。被广泛运用与电力铁塔、通信铁塔、铁路、公路防护、路灯杆、船用构件、建筑钢结构构件、变电站附属设施、轻工业等。热镀锌(galvanizing)也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。是将钢、不锈钢、铸铁等金属浸入熔融液态金属或合金中获得镀层的一种工艺技术。是当今世界上应用最广泛、性能价格比最优的钢材表面处理方法。热镀锌产品对钢铁的减蚀延寿、节能节材起着不可估量和不可替代的作用，同时镀层钢材也是国家扶植和优先发展的高附加值短线产品。工艺流程：工件一脱脂一水洗一酸洗T水洗-浸助镀溶剂一烘干预热-热镀锌一整理一冷却一钝化T漂洗T干燥一检验。工艺过程说明：可采用化学去油或水基金属月期旨清洗剂去油，达到工件完全被水漫:闰为止。可采用H2SO415%,硒0.1%,4060。C或用HCI20%,六次甲基四胺13gL,2040°C进行酸先。加入缓蚀剂可防止基体过腐蚀及减少铁基体吸氢量。脱脂及酸洗处理不好会造成镀层附着力不好，镀不上锌或锌层脱落。也称结合剂，可保持在浸镀前工件具有一定活性，以增强镀层与基百合。NH4CI15%25%,ZnQ22.5%35%,5565°C,5-Wmin0为WNH4CI挥发可适当加入甘油。为了防止工件在浸镀时由于温度急剧升高而变形，井除去残余水分，防止产生爆锌，造成锌液爆溅，预热T为120180。要控制好锌液温度、浸镀时间及工件从锌液中移出的速度.镀后对工件整理主要是去除表面余锌及锌瘤，用震动或手工方法均可。目的是提高工件表面抗大气腐蚀性能，减少或延长白锈出现时间，保持镀层具有良好的外观。都用错酸盐钝化，如Na2Cr2O780100gL,SS三S3-4mlL一三用水冷，但温度不可过低,防止工件，特SU是铸件由于激冷酶产生基体组织开裂。镀层外观光亮.细致、无流挂、皱皮现象。厚度检验可采用涂层测厚仪，方法比较简便。也可通过锌附着量进行换算得到镀层厚度。结合强度可采用弯曲压力机，将样件作90180。弯曲,应无裂纹及镀层脱落。也可用童应用热镀锌工艺广泛用于钢板、钢带、钢丝、钢管、结构件，零部件产品且其应用领域相当广泛，如轻工、家电、汽车、建筑行业等。在汽车工业中，可用于汽车车体、外壳、内板、地板等；在家电和轻工方面可用于各类家电的外壳和地板；在建筑业中，用于各类工业及民用建筑的轻钢龙骨、建筑层面板、瓦楞板、卷帘门等。
