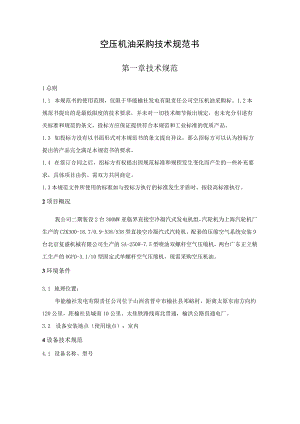

空压机油采购技术规范书.docx
空压机油采购技术规范书第一章技术规范1总则1.1 本规范书的使用范围，仅限于华能榆社发电有限责任公司空压机油采购标。1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范和工业标准的优质产品。1.3 如投标方没有以书面形式对本规范书的条文提出异议，那么招标方可以认为投标方提出的产品完全满足本规范书的要求。1.4 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。1.3本规范文件所使用的标准如与投标方执行的标准发生矛盾时，按较高标准执行。2项目概况我公司二期装设2台300MW亚临界直接空冷凝汽式发电机组，汽轮机为上海汽轮机厂生产的CZK300-16.7/0.9-538/538型直接空冷凝汽式汽轮机。配套的压缩空气系统安装9台北京复盛机械有限公司生产的SA-250W-7.5型喷油双螺杆空气压缩机，两台广东正立精工生产的0GFD-3.1/10型固定式单螺杆空气压缩机，现需采购空压机油。3环境条件3.1 地理位置：华能榆社发电有限责任公司位于山西省晋中市榆社县邓峪村，距离太原东南方向约120公里，距榆社县城南10公里。太焦铁路线南北贯通，榆洪公路直通电厂。3.2 设备安装地点（使用地点）：室内4设备技术规范4.1 设备名称、型号序号名称型号厂家备注1齿轮油T-36020L德雷奥2空压机油空压机油205L复盛4.2 主要技术参数:4.3 2.1齿轮油指标为使装置能够适应机组各种运行要求，我方最低限度地要求符合下列标准、规定，同时采用最新版本的相应标准，具体标准如下：齿轮油性能要求齿轮油性能要求化学产品中文名称T-360特级合成空气压缩机油使用合成润滑油，粘度号32#,包装20L/桶配方描述T-360特级合成空气压缩机油是用最新技术生产的合成油为基础油，并加入抗氧抗腐蚀及抗磨等多种添加剂精制而成外观与性状油溶性液体气味常温下无特殊刺激性气味PH值不适用。倾点-40初沸点及沸程不适用闪点220燃烧上下极限不适用。蒸气压力不适用。蒸气密度（空气=D不适用。密度约0.86gc113(15C/59°F)溶解性没有数据分配系数：正辛醇/水没有数据粘度(100oC)cSt5.0粘度(40C)CSt33.6稳定性稳定的。应避免接触的条件防水，极端温度和阳光直晒。应避免的物质强氧化剂。分解产物预期在正常的储存过程中不会形成危险的分解产品。聚合危害不适用。4.2.2冷却液技术指标项目单位标准IS0:DP6521.3.81ISOLD质量等级:DAH试验方法备注ISO粘度等级47ASTMD445运动粘度45mm2s4L4-50.6GB/T265粘度指数不小于107ASTMD892倾点不高于-33ASTMD92闪点不低于243ASTMD92总酸值不大于mgK0Hg小于0.1ASTMD664破乳化时间54(41.39.0)不大于min5ASTMD1401机械杂质不大于0.01GB511水分%不大于0.01GB/T260残碳%不大于0.065技术要求3. 1空压机油3.1.1 投标方应提出空压机油使用注意事项及设备运行，维护要求。3.1.2 投标方所用空压机油应符合空压机油质量标准表。3.1.3 空压机油桶表面应无任何凹坑或其它损伤。3.1.4 投标方按相关标准进行油漆以防止在运输、保管和运行期间受到腐蚀。3.1.5 空压机油桶油漆应选用性能优良的漆种，并能适应当地环境条件。3.1.6 空压机油桶铭牌至少应包括下列内容：制造厂名称、制造年月、制造厂产品编号、制造许可证编号、型号。3.1.7 投标方提供的空压机油应满足现场空压机使用。3.2齿轮油：3.2.1投标方应提出齿轮油使用注意事项及设备运行，维护要求。3.2.2 投标方所用齿轮油应符合齿轮油质量标准表。3.2.3 齿轮油桶表面应无任何凹坑或其它损伤。3.2.4投标方按相关标准进行油漆以防止在运输、保管和运行期间受到腐蚀。3.2.5齿轮油桶油漆应选用性能优良的漆种，并能适应当地环境条件。3.2.6齿轮油桶铭牌至少应包括下列内容：制造厂名称、制造年月、制造厂产品编号、制造许可证编号、型号。3.2.7投标方提供的齿轮油应满足现场空压机使用。6质量保证及试验6.1质量保证6.L1投标方应有质量保证体系以确保产品质量和服务工作符合本规范书规定的要求。本规范书所提出技术要求投标方视为必须保证的条款。6.1.2投标方应提供质量保证的各项文件。这些文件至少应包括：产品检验合格证、性能试验报告等。6.1.3投标方应采取措施确保产品质量，产品交货前，对产品进行必要的检查与试验，以保证产品符合招标要求。6. 1.4投标方应具备有效方法，控制所有产品的质量和服务，使其符合本技术规范书的要求。6.1. 5产品的质量保证期为产品运行后1年，在此期间由于产品的设计、制造原因发生的质量问题，投标方负有全部责任。质保期内，因产品质量问题而不能正常运行,投标方应免费为招标方处理或更换。投标方免费更换后的产品质量保证期重新计算。6.1.6如产品质量和性能与标准不符时，招标方有权拒绝验收，投标方负责更换或赔偿。7.2质量标准空压机油生产、检验按照下列标准及规范执行，但不限于下列标准和规范：GB/T264石油产品酸值测定法GB/T263石油产品运动粘度测定法和动力粘度计算法GB/T3336石油产品闪点和燃点测定法GB/T7397电力用油取样方法DL/T421绝缘油体积电阻率测点方法DL/T429.1电力系统油质试验方法透明度测定法DL/T433抗燃油中氯含量测定法DL/T706抗燃油自燃点测定法DL/T3011电力建设施工及验收技术规范汽轮机机组篇第二章供货范围、交货进度1 一般要求1.1 投标方保证提供空压机油为合格的和安全可靠的。1.2 投标方应提供详细供货清单，清单中依次说明空压机油产品型号、数量、产地、生产厂家等内容。1.3 投标方提供空压机油，油品指标要求达到优质品。2供货范围投标方负责提供合格空压机油产品，并负责空压机油运输，包括运输途中的安全问题。3供货清单序号名称单位数量备注14齿轮油T-36020L桶5.00015空压机油空压机油205L复盛桶6.0004供货周期4.1空压机油交货期：合同后签订1个月内设备运达榆社电厂,按招标方指定地点卸货。第三章技术资料和交付进度1 一般要求1.1 投标方提供的资料应使用国家法定单位制即国际单位制，语言为中文，进口部件的外文图纸及文件应由投标方翻译成中文（免费）。1.2 资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整，满足工程要求。1.3投标方资料的提交及时充分，在技术协议签订后10日内给出全部技术资料清单，并经招标方确认。1.4对于其它没有列入合同技术资料清单，却是设备使用所必需的文件和资料,一经发现，投标方也应及时免费提供。1.5招标方要及时提供与合同设备设计制造有关的资料。2资料提交的基本要求2.1 投标方应向招标方提供有特殊要求的设备技术文件。2.2 投标方应向招标方提供设备使用维护说明书及图纸。2.3 投标方向招标方提供电子版资料一份，印刷版资料5份。2.4 投标方交货时应提供空压机油的技术说明文件、经鉴定合格的化验报告、合格证和储存安全要求等资料。第四章设备包装与运输1 .投标方应说明招标设备的运输方案，包括车辆型号、数量和运输路线等。2 .设备包装应符合GB/T13384标准的规定，并采取防雨、防潮、防锈、防震等措施，以免在运输过程中，由于振动和碰撞引起油桶等部件的损坏。设备出厂时,零部件的包装符合JB2647的规定，分类装箱，遵循适于运输、便于安装和查找的原则。3 .设备发运前，所有开口、法兰、接头应采取保护措施，以防止在运输和储存期间遭受腐蚀、损伤及进入杂物。4 .需要现场连接的螺纹孔或管座的焊接孔应采用螺纹堵头或其它方式予以保护。遮盖物、紧固件不应焊在设备上。5 .设备应装设用耐腐蚀不锈钢板制作的金属铭牌，金属铭牌至少应包括下列内容：设备名称、设备制造厂名称、制造年月、制造厂产品编号、制造许可证编号、设备型号等。
