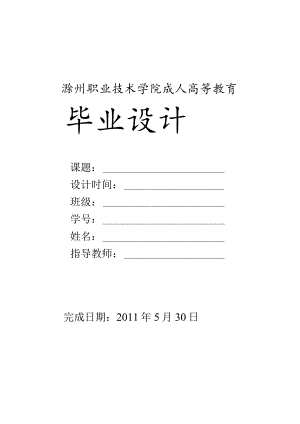

滁州职业技术学院成人高等教育毕业设计课题：设计时间：班级：学号：姓名：指导教师：完成日期：2011年5月30日课题：三种液体混合搅拌装置的PLC控制系统指导老师：杨思国（滁州职业技术学院机电工程系主任，副教授）办公电话：；电子邮箱：附：第1组分组学生名单:第1组：指导老师杨思国序号学号姓名性别联系方式1凌信龙男2朱会晨男3赵佳佳女4章鹏程男5张和平男6许娟女7夏侯阳男8吴岳婷女9魏明鑫男10魏国男11王众一男12王亚军男13王旭男14王庆宇男15王辉男16王丹女17汪寒梅女18孙云飞男19孙超男20戚永青男毕业设计任务书课题：三种液体混合搅拌装置的PLC控制系统一、任务描述混合液体1.l为低位液面传感器，L2、为中位液面传感器，L3为高位液面传感器。当液面达到传感器位置时，传感器送出ON信号，低于传感器位置时，传感器为C）FF状态。Yl、Y2、Y3、Y4为四个电磁阀，分别送入液体A、B、C和放出混合液体。M为搅拌电机，H为加热器，T为温控开关。2、控制要求用PLC（可编程控制器）控制液体搅拌装置。控制要求如下：1 启动搅拌器之前，容器是空的，液面传感器L1=L2=L3=OFF,各电磁阀门关闭Y1=Y2=Y3=Y4=OFF,搅拌电机M=OFF,加热器H=OFF,温控开关T=OFFo2、按下启动按钮，搅拌器开始工作。阀门Yl、Y2打开，液体A、液体B同时注入容器。当液面经过传感器LJ时，使LI=ON,并继续注入液体，直至液面达到L2时,L2=0N使Y1=Y2=OFFY3=0N,即关闭阀门Yl、Y2,停送液体A、液体B,打开阀门Y3,开始送入液体C。3、当液而达到L3时，L3=ONo关闭Y3停送液体C。启动搅拌电机M,即Y3=0FF,M=ON开始搅拌。30秒后搅拌均匀，停止搅拌，即M=OFF。4、在启动搅拌电机M的同时，启动加热器H,即H=ON。当加热到整定温度值时，温控开关T动作，切断加热器。5、当搅拌和加热结束后，打开阀门Y4,即M=OFF>T=ON>H=OFF.Y4=0N,开始放出混合液体。6、当液面低于传感器Ll时，Ll=OFFo经10秒延时，容器中的液体放空，关闭阀门Y4,即Y4=0FF,系统自动进入下一个操作循环。7、在工作过程中，按下停止按钮，搅拌器不立即停止工作，只有当前混合搅拌操作处理完毕后，才停止操作，即停在初始状态上。二、设计报告要求1.完整的设计任务书：封面、毕业设计任务书、设计内容和封底2 .构成系统的硬件选择3 .正确合理地进行输入输出通道分配4 .画出输入/输出接线图及相关的图纸5 .设计梯形图控制程序并编写指令语句表6 .简述系统的控制原理7 .设计体会8 .列出参考文献三、设计步骤和进度安排本次设计分为三个阶段，计划在三个月内完成，各阶段的设计内容和步骤如下：1.第一阶段:2011.3.1-2011.3.31布置任务发放毕业设计任务书，宣布毕业设计进度安排；进行第一次辅导，对所设计控制系统要求进行分析，指导学生制定设计方案，并完成初步设计9 .第二阶段：2011.4.1-2011.4.30中间检查对设计资料逐一检查，对学生进行个别辅导，完善设计成果10 第三阶段：2011.5.1-2011.5.30验收成果和评定成绩收集毕业设计资料，仔细阅读并确定成绩等级。学生按指导老师要求将毕业材料交于指导老师，由论文评审小组集中进行评审。
