房建发电机交接试验母线螺栓搭接尺寸、拧紧力矩、最小净距、螺纹型接线端子的拧紧力矩.docx

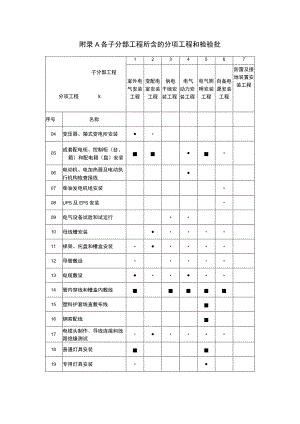

附录A各子分部工程所含的分项工程和检验批子分部工程分项工程X.1234567室外电气安装工程变配电室安装工程供电干线安装工程电气动力安装工程电气照明安装工程自备电源安装工程防雷及接地装置安装工程序号名称04变压器、箱式变电所安装05成套配电柜、控制柜（台、箱）和配电箱（盘）安装06电动机、电加热器及电动执行机构检查接线07柴油发电机组安装08UPS及EPS安装09电气设备试验和试运行10母线槽安装11梯架、托盘和槽盒安装12导管敷设13电缆敷设14管内穿线和槽盒内敷线15塑料护套线直敷布线16钢索配线17电缆头制作、导线连接和线路绝缘测试18普通灯具安装19专用灯具安装20开关、插座、风扇安装21建筑物照明通电试运行22接地装置安装23变配电室及电气竖井接地干线敷设24防雷引下线及接闪器安装25建筑物等电位联结注：1本表有符号者为该子分部工程所含的分项工程;2每个分项工程至少含1个检验批。附录B发电机交接试验序号内容部位试验内容试验结果1静态试验定子电路测量定子绕组的绝缘电阻和吸收比400V发电机绝缘电阻值大于0.5MQ1其他高压发电机绝缘电阻不低于其额定电压1MkV沥青浸胶及烘卷云母绝缘吸收比大于1.3环氧粉云母绝缘吸收比大于1.62在常温下，绕组表面温度与空气温度差在±3C。范围内测量各相直流电阻各相宜流电阻值相互间差值不大于最小值的2机与出厂值在同温度下比差值不大于2%3IkV以上发电机定子绕组直流耐压试验和泄漏电流测量试验电压为电机额定电压的3倍。试验电压按每级50%的额定电压分阶段升高，每阶段停留Imin,并记录泄漏电流；在规定的试验电压下，泄漏电流应符合下列规定：1 .各相泄漏电流的差别不应大于最小值的100猊当最大泄漏电流在20A以下，各相间的差值可不考虑。2 .泄漏电流不应随时间延长而增大。3 .泄漏电流不应随电压不成比例显著增长。4交流工频耐压试1min试验电压为1.6Un+800V,无闪络击穿现象，Un为发电机额定电压5转子电路用100OV兆欧表测量转子绝缘电阻绝缘电阻值大于05M6在常温下，绕组表面温度与空气温度差在±3C。范围内测量绕组直流电阻数值与出厂值在同温度下比差值不大于2驰7交流工频耐压试1min用2500V摇表测量绝缘电阻替代8励磁电路退出励磁电路电子器件后，测量励磁电路的线路设备的绝缘电阻绝缘电阻值大于0.5M9退出励磁电路电子器件后，进行交流工频耐压试验1min试验电压100OV,无击穿闪络现象10其他有绝缘轴承的用1000V兆欧表测量轴承绝缘电阻绝缘电阻值大于05M11测量检温计（埋入式）绝缘电阻，校验检温计精度用250V兆欧表检测不短路，精度符合出厂规定12测量灭磁电阻，自同步电阻器的直流电阻与铭牌相比较，其差值为±10%13运转试验发电机空载特性试验按设备说明书比对，符合要求14测量相序和残压相序与出线标识相符15测量空载和负荷后轴电压按设备说明书比对，符合要求16测量启停试验按设计要求检查，符合要求17IkV以上发电机转子绕组膛外、膛内阻抗测量（转子如抽出）应无明显差别18IkV以上发电机灭磁时间常数测量按设备说明书比对，符合要求19IkV以上发电机短路特性试验按设备说明书比对，符合要求附录C母线螺栓搭接尺寸搭接形式类别序连接尺寸（mm钻孔要求螺栓规格bib2a(mm)个数直1125125bl或b2214M202100100bl或b2174M16M/I38080bl或闵：J线连b2134MI246363bl或MlO7接b211455050bl或b294M864545bl或b294M8直线连接7404080132MI2气/831.531.563112MlO6/卜925255092M8垂直连接10125125-214M20B/11125100-80174M16X/1212563-134MI2皿13100100-80-174M16148080-63-134MI2156363-50-114MlO165050-94M8174545-94M8垂直连接1812550-40-172M16.1910063-40.172M16h208063-40-152M14216350-40-132M12I2l2.A.22504540112MlO236331.5-25-112MlO245031.5-25-92M8垂直连接2512531.5-2560112MlOL_厂J2610031.5-255092M8_/,278031.5-255092M8她坐e垂直连接284040-31.5-131M12UI294025.111MlOLL3031.531.5-25-111MlO31252291M8IL1一附录D母线搭接螺栓的拧紧力矩序号螺栓规格力矩值(N(pm)1M88.81082MlO17.7-22.63M1231.4-39.24M1451.0-60.85M1678.5-98.16M1898.0-127.47M20156.9196.28M24274.6-343.2附录E母线槽及电缆梯架、托盘和槽盒与管道的最小净距管道类别平行净距(mm)交叉净距(mm)一般工艺管道400300可燃或易燃易爆气体管道500500热力管道有保温层500300无保温层1000500附录F螺纹型接线端子的拧紧力矩螺纹直径（mm）拧紧力矩（Nm）标准值直径范围IIlIll2.52.80.20.40.43.02.8<3.00.250.50.5-3.0<3.20.30.60.63.53.2<3.60.40.80.843.6<4.10.71.21.24.54.1<4.70.81.81.854.7<5.30.82.02.065.3<6.01.22.53.086.0<8.02.53.56.0108.0<10.0-4.010.01210<12-14.01412<15-19.01615<20-25.02020<24-36.024>24-50.0注：第I歹J：适用于拧紧时不突出孔外的无头螺钉和不能用刀口宽度大于螺钉顶部直径的螺丝刀拧紧的其他螺钉；第Il列：适用于可用螺丝刀拧紧的螺钉和螺母；第Ill列：适用于不可用螺丝刀拧紧的螺钉和螺母。
