版本AQBK广西百矿新材料技术有限公司企业标准.docx

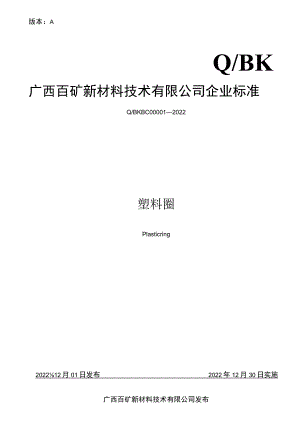

版本：AQ/BK广西百矿新材料技术有限公司企业标准Q/BKBC000012022塑料圈Plasticring202212月01日发布2022年12月30日实施广西百矿新材料技术有限公司发布本标准按照GB/T1.12009给出的规则起草。本标准由技术质量处提出本标准由技术质量处归口本标准负责起草单位：技术质量处本标准起草人：报：准标准化审核编制塑料圈1范围本标准适用于车轮产品包装用塑料圈。2引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2035-1996塑料术语及其定义3技术要求3.1材质低压高密度聚乙烯（HD5070EA）o3.2颜色蓝色。I3.3尺寸及规格（单位:mm）塑料圈（T形）表1塑料圈规格规格编号塑料圈尺寸mm（内圈直径X高度）图纸号14"392×24.5(mm)WI.T-HQ-1415"418×24.5(mm)WI.T-HQ-1516"443×24.5(mm)WI.T-HQ-1617"474×24.5(mm)WI.T-HQ-1718"499×24.5(mm)WI.T-HQ-1819524×24.5(mm)WI.T-HQ-1920"549×28.0(mm)WI.T-HQ-2021"574×28.0(mm)WI.T-HQ-2122"600×28.0(mm)WI.T-HQ-22A16寸护圈17寸护圈BMi5:119寸护圈5:1B½5:1A21寸护圈以上产品尺寸公差为:+1,其它要求见图纸；考虑到塑性变形的原因，内径尺寸以试配为主,认定合格后方可使用（各内径尺寸具体尺寸由双方确认后进行最终确定）O3.4外观应符合表3要求表3塑料圈外观要求项目外观要求断头、气泡、穿、破裂不允许飞边及毛刺不允许平整度与轮毂接触的塑料圈表面要求平整光滑无突起变形*塑料圈（T形及L形）1 .无破坏性的硬变形（折痕及破裂）2 .塑料圈平放时,要求轴向变形高度最大值不允许超过20mm（塑料圈外缘为基准）3 .塑料圈平放时，双手向内挤压成明显椭圆时，无断裂、白痕，松开后能恢复4 .T形圈园面，向下按到有明显形变时，无断裂、白痕，松开后能恢复4检查和验收按照以上规定检查和验收，并审查其标志、包装情况，审查其产品质量证明书。
